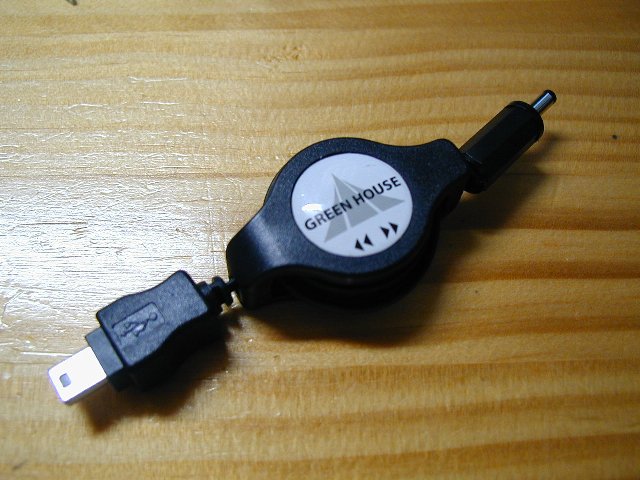

充電伸縮ケーブルの作り方(編集中?)
まず、絶対にケーブルを切っちゃいけません。伸縮ケーブルは両側が同じ長さでなければいけないので

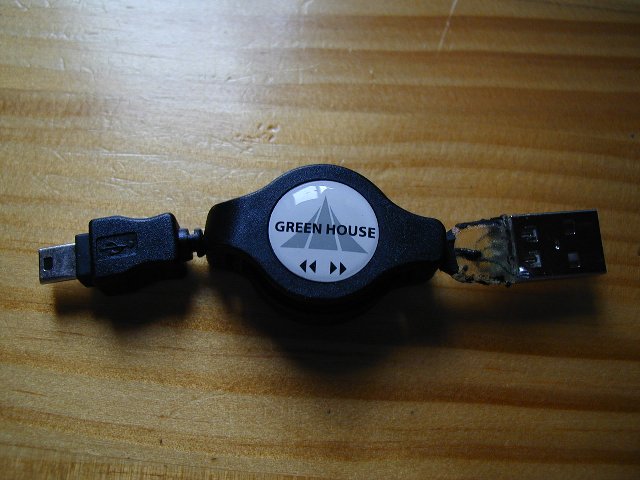

必ずUSBコネクタ部を壊してケーブルを取り出してください。(かなり面倒です・・中のケーブルを切らないように注意してください)

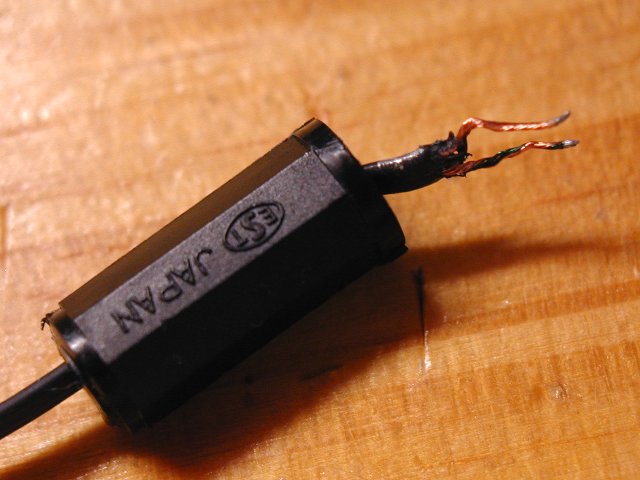

また同様の理由でDCコネクタは、後ろの部分をカットしてください。
DCコネクタは内側が+外側が−です。
中のケーブルは被服がないので半田をあてて焼き切ってください。
ケーブルを止める部分はかなり重要です。この部分に全ての力を受け止めるようにしましょう。
ただ被服を傷つけないようペンチなどで調整してからかしめましょう。

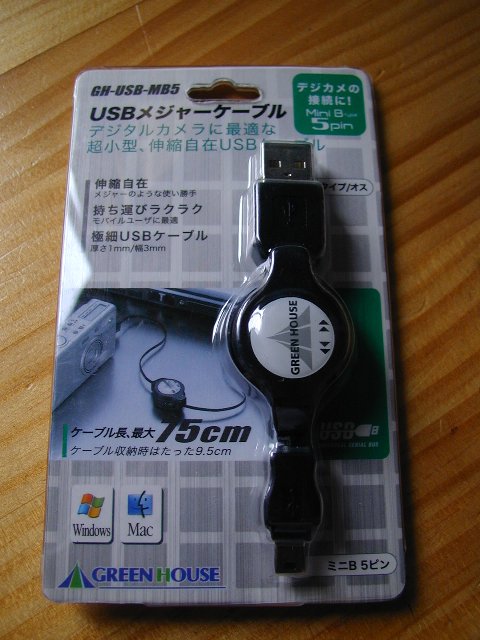

必要な部品
DCコネクタは
DCプラグ φ1.1(外径φ3.0・8角) 又は
DCプラグ φ1.3(外形φ3.4・8角)
だと思います。mybatteryminiに付いているケーブルは後者です。
ただジャック側を見ると前者な感じなので・・私は前者を使ってます。
後者だとmybatteryminiに刺したときに微妙に浮くのがいやなのも理由です。
引っかかりがいいのは後者かな・・と思いますが・・実感としては変わりません。

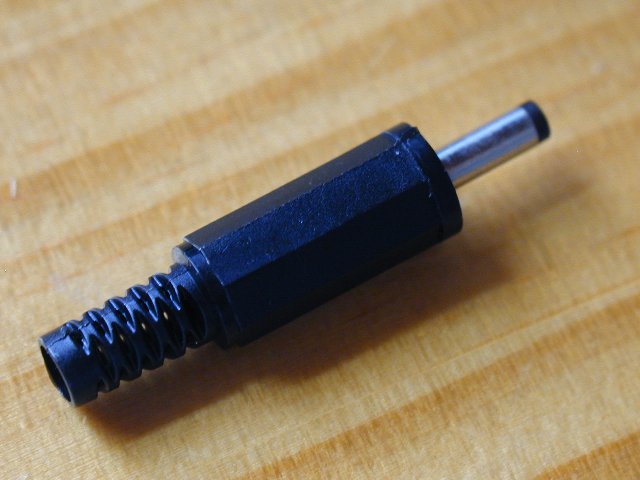

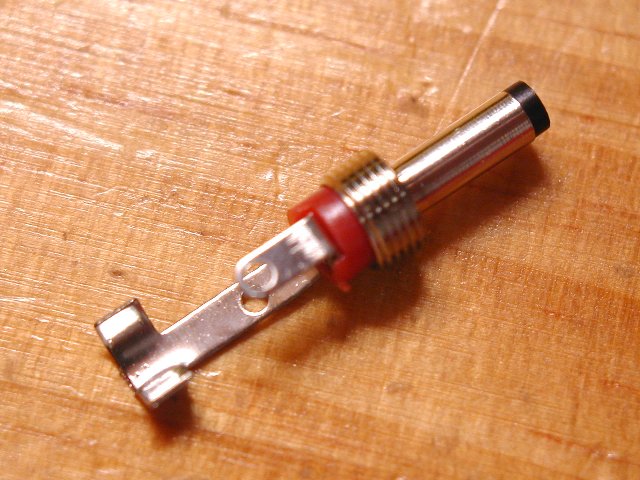

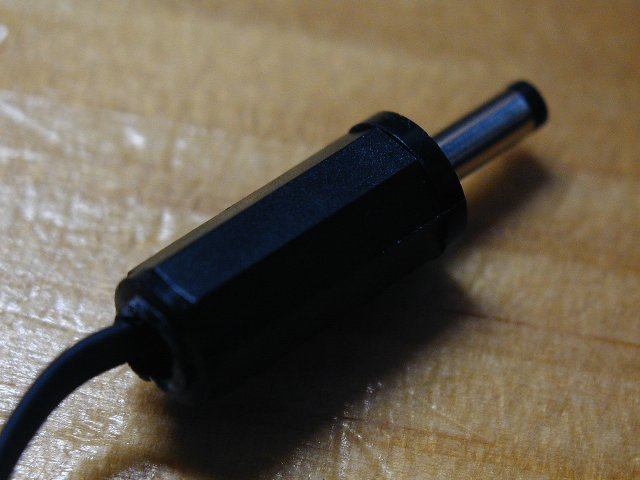

お好みの物を使うといいと思います。写真は前者です。
作り手順

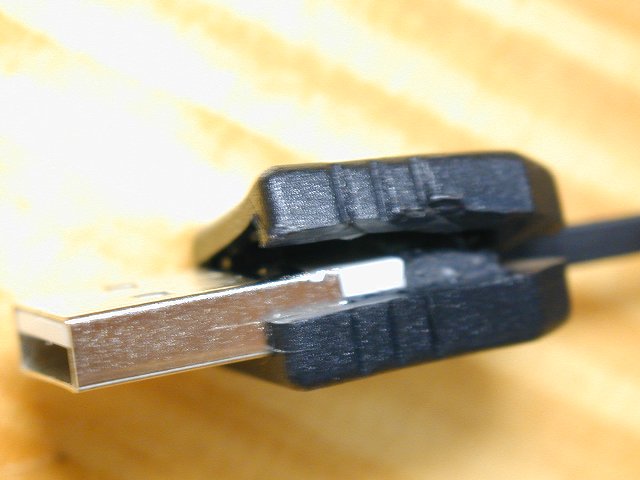

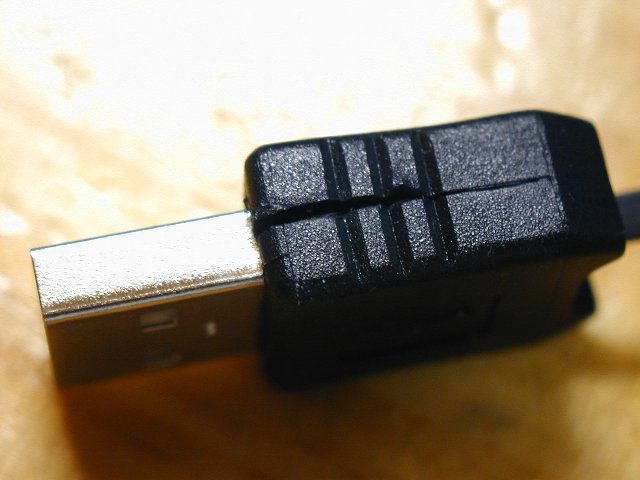

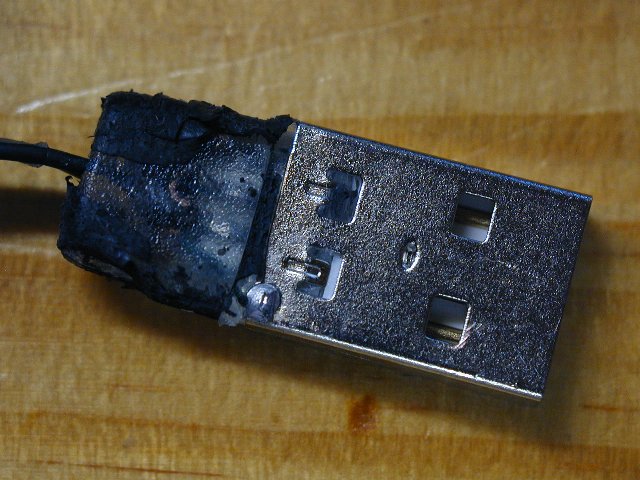

写真見れば分かると思いますが、横にカッターで切れ目を入れます。

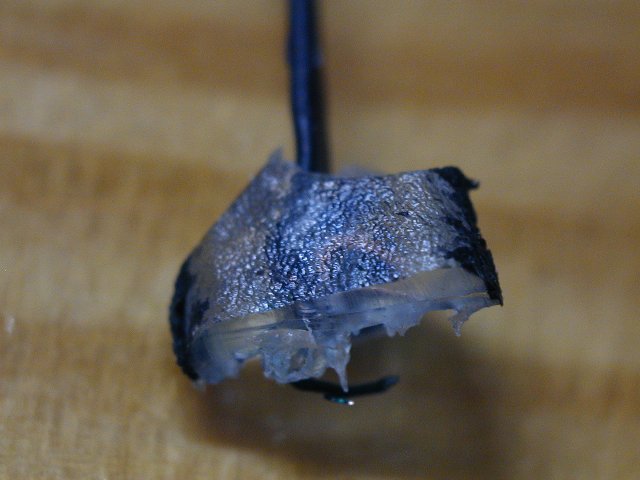

でニッパーでこじあげていきます。むくと透明なのが出てきますので
それを取ります。これがかなり大変です。
先に半田付けされている部分を取ってしまった方が良いかもしれませんね。
時間をかけてゆっくり取ってください。
ニッパでケーブルを切らないように・・・

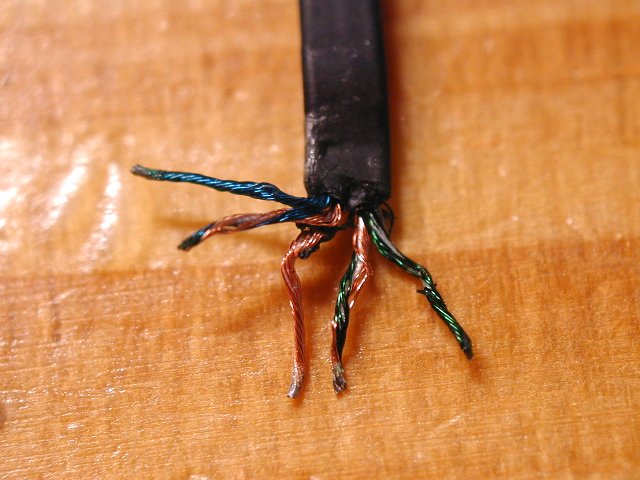

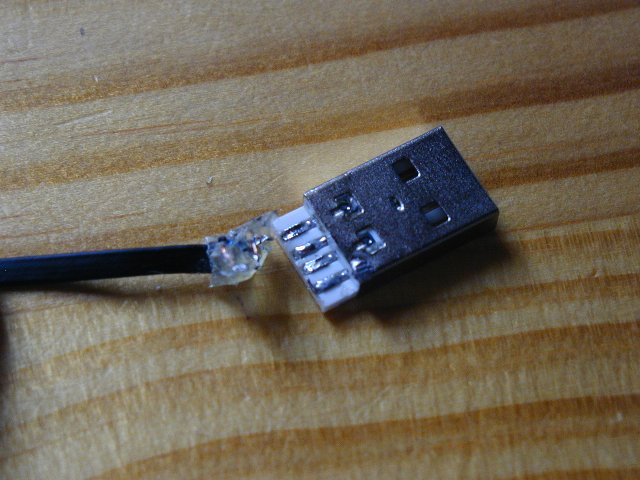

(綺麗に)取れたらこんな感じになります・・
自分で確かめた方が方が良いと思いますが
5色ケーブルになってまして、左から『青』『青金』『金』『緑金』『緑』の色です。
(混ざるともう分からない・・って感じのケーブルですから気をつけてくださいね)
で今回使用するのは『金』『緑金』です、それ以外はカットしてしまいましょう。

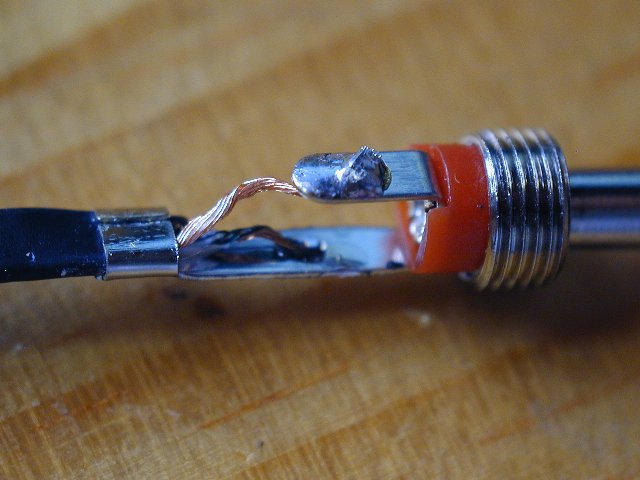

『金』が + (DCコネクタ内側) で 『緑金』 − (DCコネクタ外側)です。

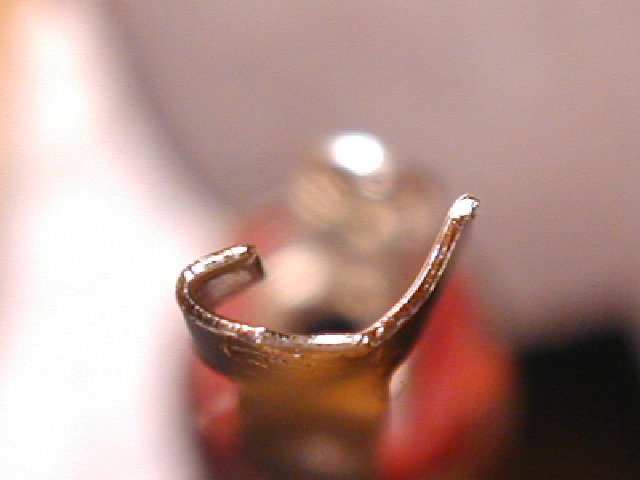

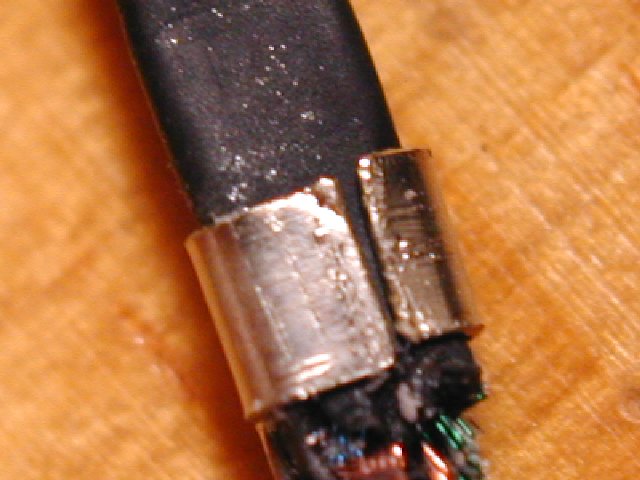

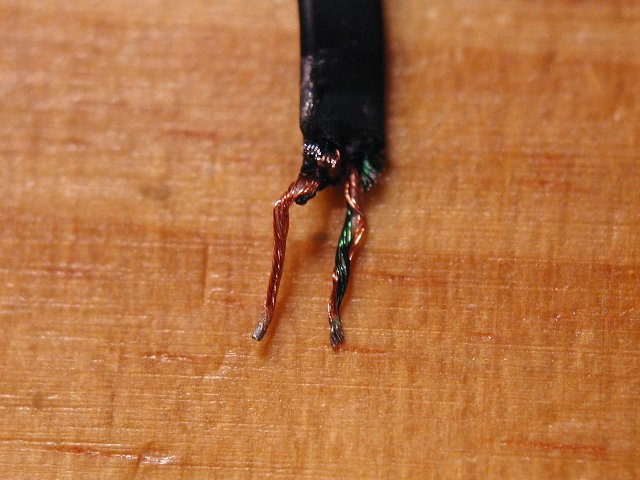

かしめる部分は写真のように先にうまくまげでおきましょう。
(そのままかしめると平行ケーブルなので・・被服に刺さります)

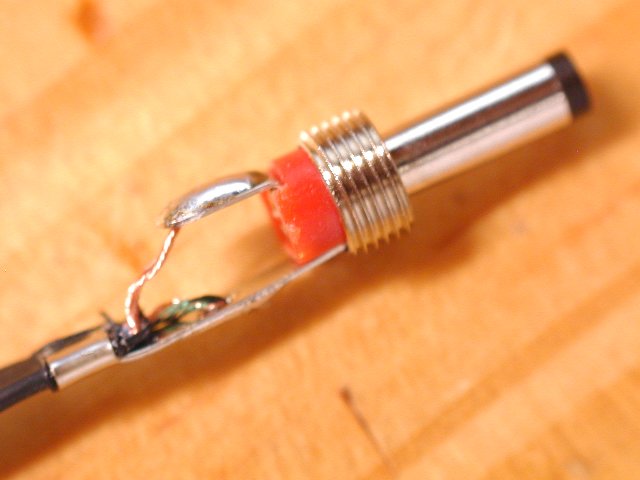

注意して欲しいのは、半田付けが先な事です。
先にかしめてしまうと、金属を伝って被服が溶けます。

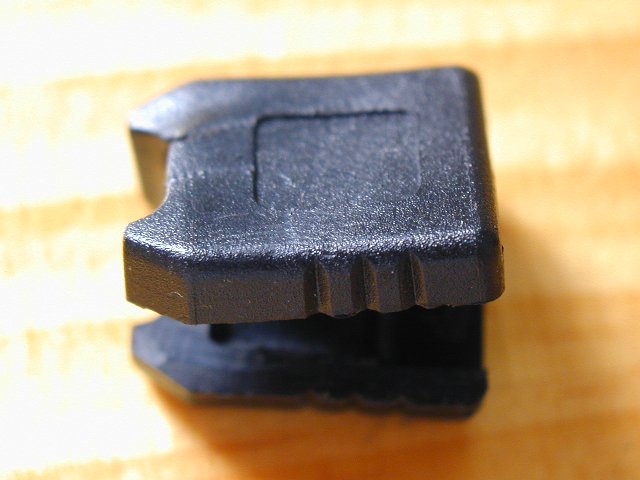

それとくれぐれも・・先にDCコネクタのカバーを入れておくように・・・
つまり DCコネクタカバーを通す→半田付け→かしめる って順番です

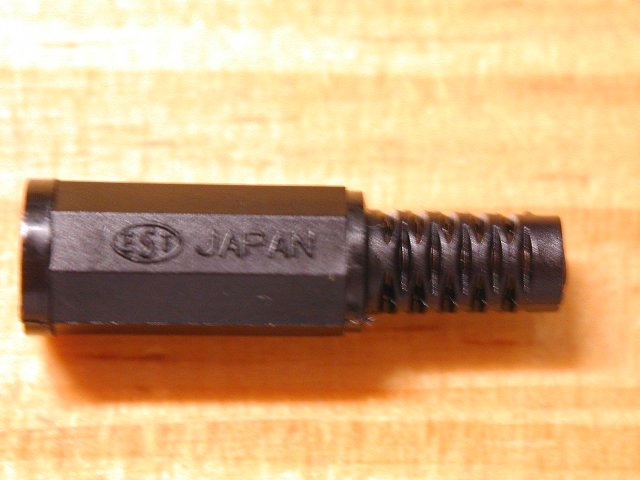

完成!!
