セレロン1.4GHzとPL-iP3/Tを入れたMA33D/C
難物と言われた、440LX FSB66 の初期モデル、PC-MA33D/CZAAA42 のアップグレード記
セレロン1.4GHzとPL-iP3/Tを入れたMA33D/C
2002.6.22
CPU Pentium2-333MHz、チップセット 440LXでFSB66MHzというのが、このマシンの主なスペックです。440LXと聞いただけで、もうダメだな・・・と思われてしまいそうなマシンです(^^;) 事実、セレロンを認識せず、挿しても上手く起動すらしないという難物です。ひょんなことで、この難物のオーナーになってしまいました、使う限りはいじってみようということでアップグレードの始まりです。
mate-NX専用ＣＰＵアクセラレータ(IO-DATA PK2A667NX)を買う、が・・・
まず、最初のトライは、mate-NX専用ＣＰＵアクセラレータを買うことから始まりました。専用品じゃあ、動いて当然、つまらんではないか！ と言われそうですが、実は動きませんでした（笑） よくよく箱書きを読むと、MA33D/Mは対応するけど、MA33D/Cは未対応です！ なんじゃこりゃ・・・ そこから冒険が始まりました。
アクセラレータを入れると、起動はするが、途中から異様に速度が遅くなります。Windowsが立ち上がるのに１０倍くらいの時間がかかるし、立ち上がってもマトモに動きません。なんで、こんな症状になるのかは不明でしたが、ＢＩＯＳがＣＰＵを認識せずに、こうなってしまうのは容易に想像が付きます。ちなみに、ＢＩＯＳは、Pentium
PRO 400MHzだと思っているようです（笑） ちなみに、専用アクセラレータだけでなく、セレロン1400+ゲタの組み合わせでも同じ症状になりました。
調べる！ 調べる！ 調べる！
なぜ、こんな症状が起きるのか、インターネットで調べてみることにしました。ただ、何処を調べても、MA33D/CはＣＰＵ交換ができない、としか書かれていません(^^;)
しかし、メルコのＣＰＵアクセラレータだけは、MA33D/Cにも対応しているのです。うーん、不思議だ！ 特定の製品だけ対応していると言うことは、ゲタに何か特殊な機能が付いているのかもしれない！！
ただ、このゲタについて調べても、結局何も分かりません。というか、使っている人がほとんど居ない（笑） 調査は振り出しに戻ります。
440LXについて調べる
調べるネタ不足なので、こんどは初心に戻り、440LXについて調べてみることにしました。ことによると、440LXがセレロンを嫌いなのかもしれないし・・・ で、調べていくうちに、440LXでもセレロンは使えるが、その当時のマザーボードはセレロン登場以前の物が多く、さらには、440BXへと時代が流れたせいもあって、サポートがうち切りになっている製品が多いこと、このため、440LX使用のマザーにのったBIOSが、セレロンを認識できないケースが多いことが分かりました。つまり、440LXが悪いわけでは無いようです。BIOSが悪いなら書き換えれば良いでは無いか？ でも、MA33D/Cも例にもれず、サポートはうち切られ、セレロンを認識できるBIOSはリリースされていません・・・
BIOSが古いとキャッシュメモリの初期化に失敗する
さらに調べを勧めていくと、BIOSが古くＣＰＵを認識できないと、ＣＰＵのキャッシュメモリコントローラの初期化に失敗し、キャッシュが無効になったりハングアップすることが分かりました。そう、セレロンを入れると、起動時間がむちゃくちゃ遅くなっていたのは、キャッシュがＯＮになっていなかったからです！ また、ハングアップするなら、ＢＩＯＳでキャッシュメモリをＯＦＦにしてしまえば、そんなことも無くなるということです。さらに都合が良いことに、メルコのmate-NX専用アクセラレータに付属しているキャッシュコントローラはインターネットで公開されていて、自由にダウンロードができるのです！ うん、これで道が開けました！！

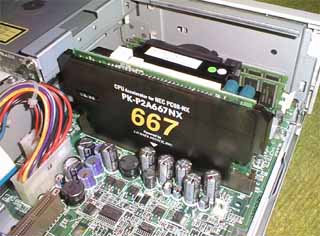

目下、IO-DATA PK-P2A667NXで常用中
| いよいよ本題です。まず、搭載するＣＰＵを用意しましょう。選択の基準は、コア電圧が２．０Ｖであること、ＦＳＢ６６ＭＨｚであること、ＳＬＯＴ１であることです。もちろんＣＰＵゲタでも構いませんし、それならカッパーマインやTualatinでもＯＫです。FSB100や133のＣＰＵでも66MHzで動くだけなので使えなくはありません、今回交換するＣＰＵには、間違えて買った、IO-DATA PK-P2A667NXを使いましたが、きっと条件に合えば何でも良いでしょう。 次に、メルコのサイトでキャッシュコントローラを取ってきましょう。（http://buffalo.melcoinc.co.jp/download/driver/cpu/hp6.html） キャッシュコントローラのインストールは、ＣＰＵ交換前に行います。ついでに、BIOSセットアップで、キャッシュメモリをＯＦＦにしておくと安心です。 キャッシュコントローラをインストールすると、起動時にメルコのロゴが表示されるので、上手くインストールされたことが確認できます。 ＢＩＯＳセットアップは、マシンの電源ＯＮ後、ＮＥＣのロゴが表示されている間に「Ｆ２」キーを押すと入れます。 おもむろにＣＰＵを交換してから、電源を入れます。キャッシュＯＦＦのせいか、起動には少し時間がかかりますが、ＨＤＤを読み始めるようになると、キャッシュコントローラが効いて通常速度に戻ります。上手く立ち上がれば大成功です！！ ちなみに、Windows98系のＯＳにしか対応していないようで、Windows2000はダメだそうです。 |
| セレロン１．４ＧＨｚとＰＬ−ｉＰ３／Ｔでも試してみる セレロン１．４ＧＨｚはＦＳＢ１００のTualatinコアです。ゲタを使うので電圧は問題ありませんが、ＦＳＢが６６でないＣＰＵでも使えます。ただし、１．４ＧＨｚにはならず、６６ＭＨｚ×１４＝９３３ＭＨｚになってしまいます。ＦＳＢ６６のＣＰＵで最も高速なのは、セレロン７６６ＭＨｚですが、ＦＳＢ１００のＣＰＵを流用すれば８００ＭＨｚを越えられるわけです。440LXはＦＳＢ１００の信号があっても、それを無視して６６ＭＨｚで動くので、ＣＰＵゲタをＦＳＢ６６に設定する必要もありません。ＣＰＵを新品で買うなら、Ｃ７６６もＣ１３００も大差ないようです、ただ、Ｃ１４００は目下の処、ちょっとだけ高めなようですが・・・ ちなみに、Ｃ１４００はもったいないので、常用はＣ６６７です(^^;)
|
結果は？
というわけで、ＨＤＢＥＮＣＨの結果を乗せておきましょう。上の段から、C1400、C667、C400、P2-333(純正)です。クロックの上昇分通り、演算速度は３倍に、全体評価値は１．６倍になりました。でも、ビデオやＨＤＤの速度は変わりません。体感速度的には、するすると速くなった感じです。ビデオやＨＤＤはそのままですので、プログラムの起動なんかは大差ありません。でも、入出力を伴わない演算は速くなります。キビキビはしないけど、するすると速くなりました（笑）
純正ＨＤＤは４ＧＢでＡＴＡ３３対応されたものが使われています。内部速度が遅いので、あまり転送速度は速くありません。最新の物に替えれば結構速くなるはずです。できれば、ＡＴＡ１００カードなんか入れれば、ベンチマーク的には激変すると思います。プログラムの起動もキビキビしてくるかもしれません。
でも、ＦＳＢが６６ＭＨｚ以上に上がりませんので、限界は見えています。なるべくお金を掛けずにアップグレードしてください（笑）
| CPU | (MHz) | ALL | Integer | Float | MemoryR | MemoryW | MemoryRW | DirectDraw | Rectangle | Text | Ellipse | BitBlt | Read | Write | Copy |
| C1400 | 933 | 9397 | 37313 | 39210 | 10389 | 7312 | 12791 | 4 | 10953 | 14723 | 6135 | 8 | 4912 | 4147 | 1453 |
| C667 | 667 | 7858 | 26635 | 27987 | 8953 | 7315 | 12077 | 3 | 10104 | 12774 | 5493 | 6 | 4860 | 4177 | 2026 |
| C400 | 400 | 6179 | 15957 | 16768 | 7721 | 7821 | 10529 | 3 | 9763 | 11785 | 4872 | 6 | 4460 | 4125 | 1770 |
| P2-333 | 333 | 5736 | 13283 | 13960 | 5731 | 6698 | 7778 | 4 | 10343 | 11940 | 4672 | 8 | 4420 | 4378 | 2261 |
