D-NFBパワーアンプの詳細

D-NFBの動作 その1

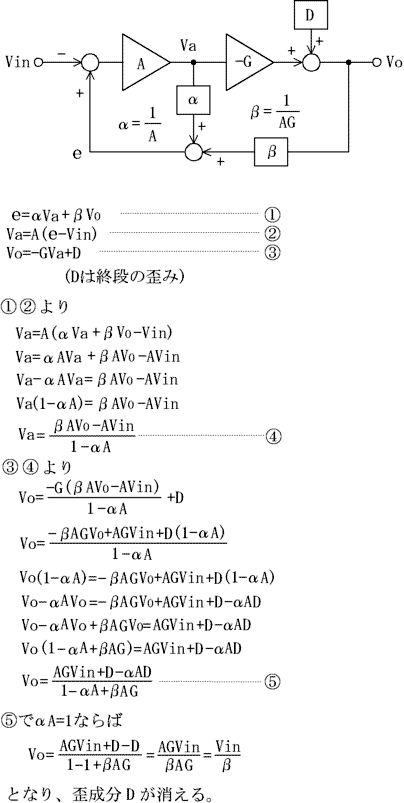

以下はラジオ技術2000年7月号 野呂伸一氏の記事に従って歪成分Dが消えることを証明したものです。

BACK TO TOP

D-NFBの動作 その2

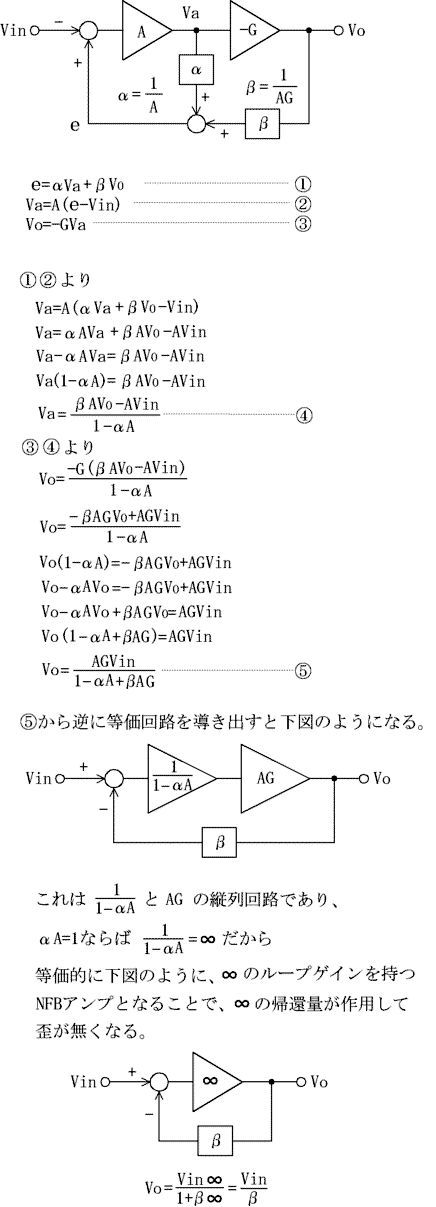

以下は歪成分を考えずに増幅動作を解いて、NFB作用によって歪が改善されることを証明したものです。

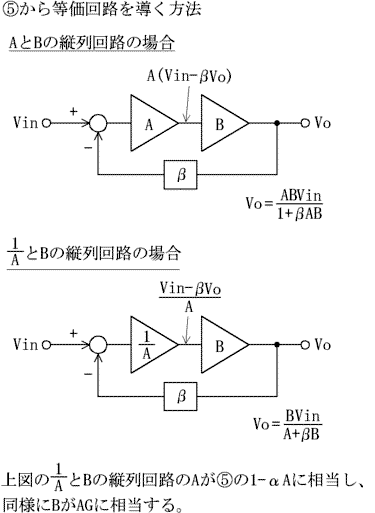

補足説明 1


補足説明 2

BACK TO TOP

D-NFBの回路パターン

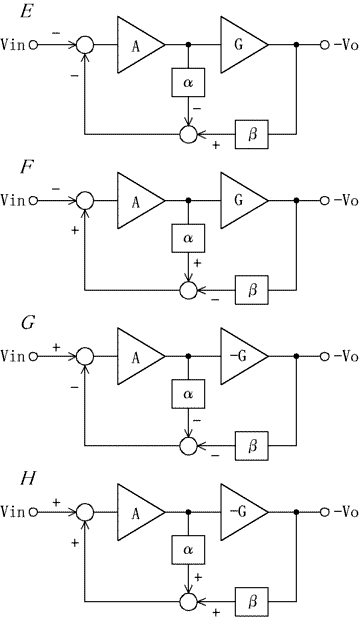

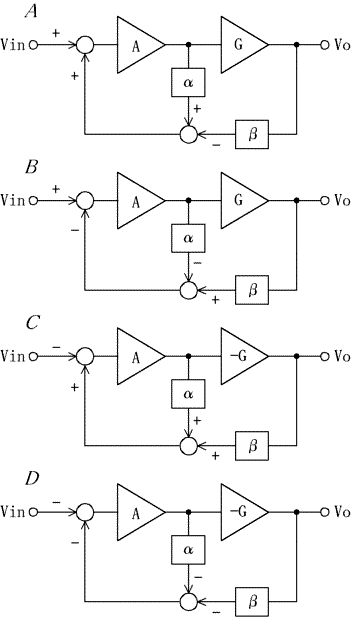

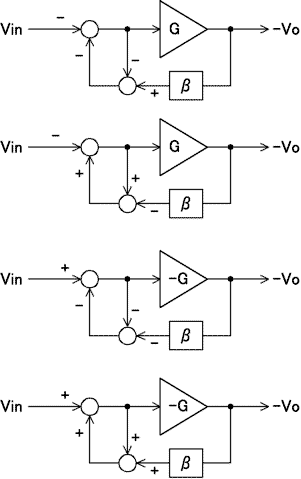

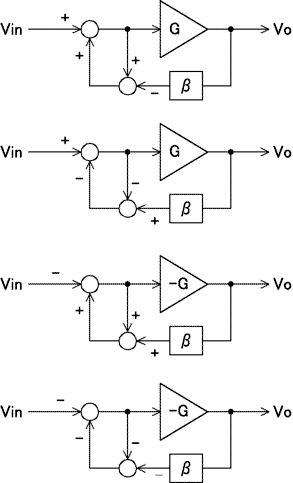

下図のA〜C は非反転増幅する回路、E〜H は反転増幅する回路の接続を示す。



BACK TO TOP

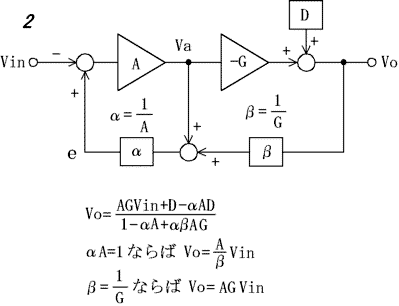

D-NFBの変換

下図のように,1 の回路は2 の回路に変換できる。βの定義が違っていることに注意。



BACK TO TOP

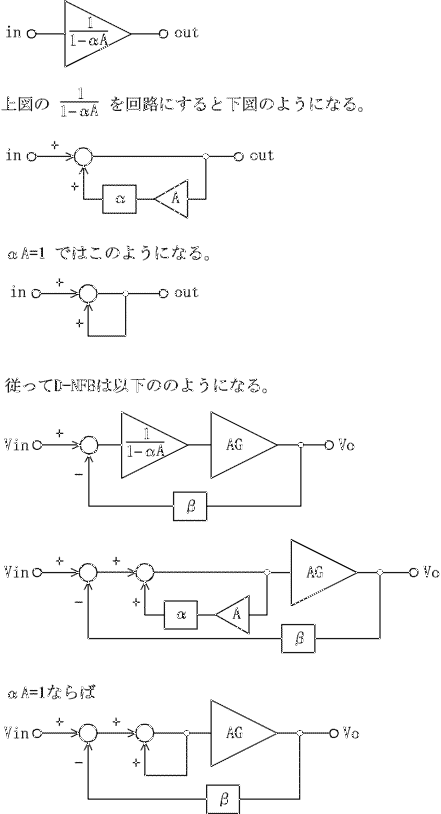

 Aのゲインを1にした場合
