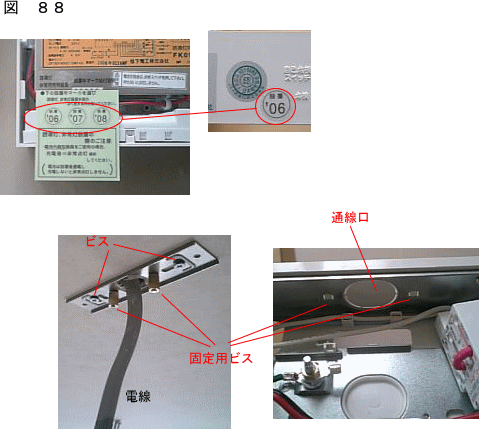

誘導灯取り付け（図 ８８）
設置年数を表すシールを本体に貼り付ける。
ベースを天井にビスで固定し、通線口から電線を通して固定用ビスでベースと本体を固定する。

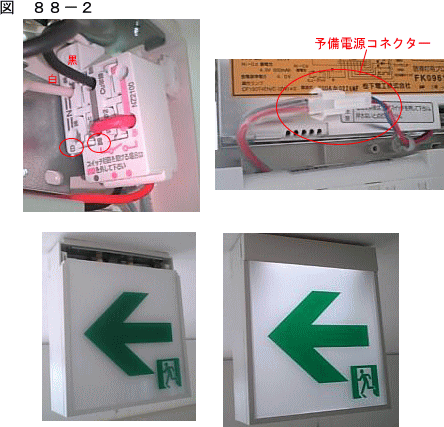

電源線の黒を「黒」へ白を「白」へ接続する。
予備電源コネクターを接続し、パネルを取り付け完成。
非常照明（スイッチ付き）の結線
バッテリー付の照明器具にスイッチ回路を設ける場合の結線方法
バッテリー付の照明器具にスイッチ回路を設ける場合は、次のような回路が必要になる。（図 ９８）
・スイッチがoffでもonの場合でも常時１００Ｖを出力する回路。
・スイッチがonの場合のみ１００Ｖを出力する回路。

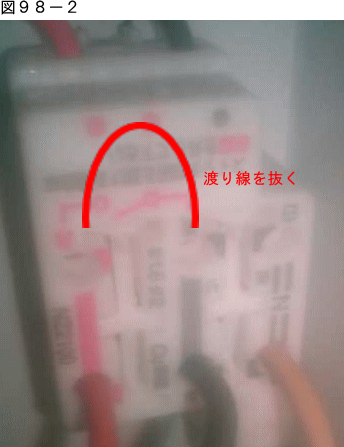

器具にあらかじめ取り付けられている、渡りの線（赤色）を外し、
白をＮへ、黒を電源へ、赤を渡りと書かれている端子へ結線する。（図 ９８−２）
