P型１級工事 １

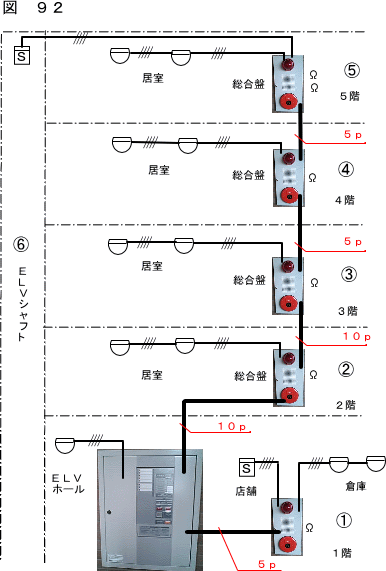

図 ９２ のような配線ルートの現場の場合。
現場の特徴
・⑥番の警戒区域のＥＬＶシャフトの煙感知器は５階の⑤番の総合盤から配線されています。
・各階の居室の感知器はそれぞれの階の総合盤から配線されています。
・１階の総合盤からは①番の警戒区域の倉庫側及び店舗側の感知器へそれぞれ別ルートで配線されています。
・１階のＥＬＶホールの感知器は受信機から配線されています。
・各回線の終端抵抗は同じ警戒区域、または最寄の総合盤に取り付けます。すなわち５階の総合盤には⑤番と⑥番（ＥＬＶシャフト）の抵抗が入り、
それ以外の階の総合盤には１つずつ終端抵抗が入ります。

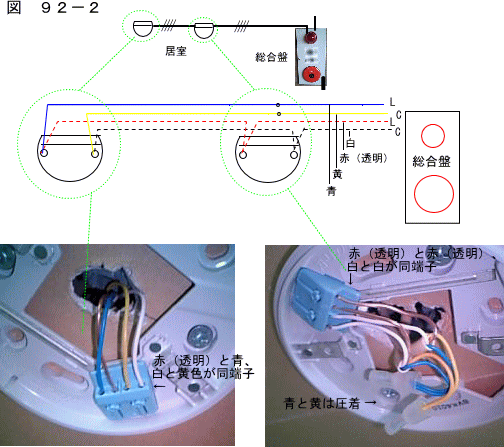

居室の感知器の結線の例（図 ９２－２）
感知器間を配線されていた４芯の電線の色は透明、白、青、黄だったので、透明をよく用いる電線の赤に見立てて、透明と青をＬ線（ライン）、白と黄色をＣ線（コモン）として利用しました。
４芯が２本配線されているところは、赤（透明）と白をベースの端子を介して次の感知器へ送り、青と黄は感知器のベースの中で圧着しておきます。
４芯が１本のところは、赤（透明）と青を同端子、白と黄色を同端子に結線します。（図 ９２－２）
１階の感知器も同様に結線します。
以上は送り配線で説明したとおりです。

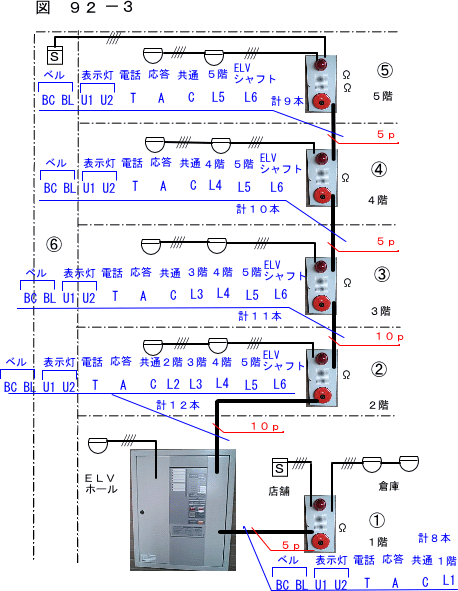

幹線の説明
・４階から５階に配線されている５Ｐのうち５階で必要になる電線の本数はＢＣ、ＢＬ、（ベル２本）、Ｕ１、Ｕ２、（表示灯２本）、Ｔ（電話）、Ａ（応答）、Ｃ（共通）、Ｌ５（５階）、Ｌ６（ELVシャフト）、の計９本
・同様に３階から４階で必要な電線の本数は計１０本
・２階から３階は計１１本
・受信機から２階は計１２本
・受信機から１階の総合盤間では計８本となります。
ケーブルの扱い

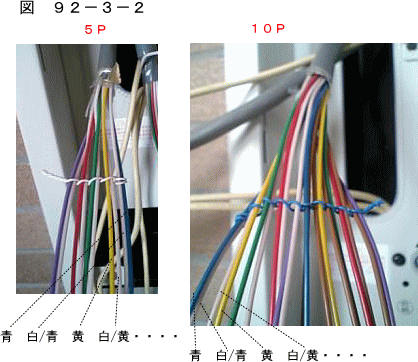

・５Ｐ １０Ｐは次の順番でアミソをとり使用していきます。
青 白/青 黄 白/黄 緑 白/緑 赤 白/赤 紫 白/紫 青 茶/青 黄 茶/黄 緑 茶/緑 赤 茶/赤 紫 茶/紫
また、結線する順番をＢＣ、Ｂ、Ｕ１、Ｕ２、Ｔ、Ａ、Ｃ、Ｌ、Ｌ、・・・（警戒区域番号の小さい順から）と決めておきます。

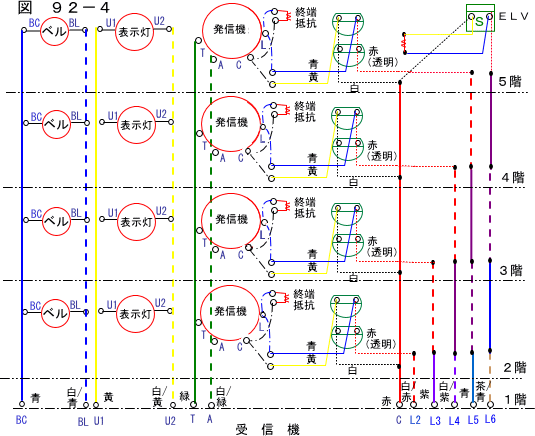

受信機～２階～５階の総合盤までの系統図を色分けで示します。（図 ９２－４）
５階の総合盤の結線の例（図９２－４－２）
１ 青、白/青をベルの端子ＢＣ、ＢＬに結線
２ 黄、白/黄を表示灯の端子Ｕ１、Ｕ２に結線
３ 緑を電話Ｔに、白/緑を応答Ａに結線
４ 総合盤の端子のＣ、Ｌの片側に警戒区域５番の終端抵抗を結線
５ 総合盤の端子のＣ、Ｌのもう片側に警戒区域の５番の感知器の黄、青に結線
６ 受信機から来たコモン線（赤）と警戒区域５番と６番のコモン線（白）の計３本を圧着 ※感知器回路の電線を３本以上を一緒に圧着することは無い、と前述しましたが、図のような結線は、３本のうちのどの１本が断線しても受信機がそれを感知する「幹線と枝線の分岐」であって「枝線の３方向分岐」とは違います。詳しくは「共通線」を参照してください。
７ エレベーターシャフトの煙感知器から来た青、黄の電線に終端抵抗を圧着
８ 受信機から来たＬ５（白/赤）と５階の居室のＬ５（赤（透明））を圧着
９ 受信機から来たＬ６（紫）とエレベーターシャフトの煙感知器のＬ６（赤（透明））を圧着

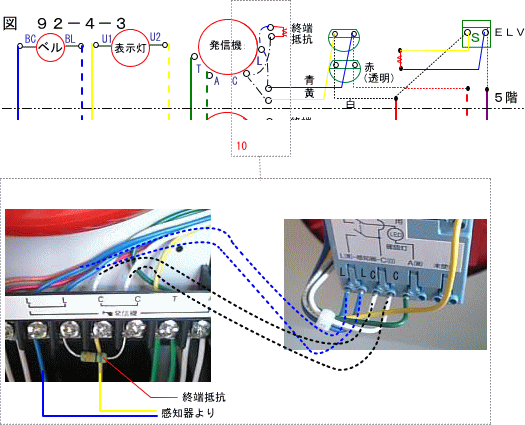

10 総合盤内の端子と発信機はメーカーで予め渡り線が結線されています。（図 ９２－４－３）

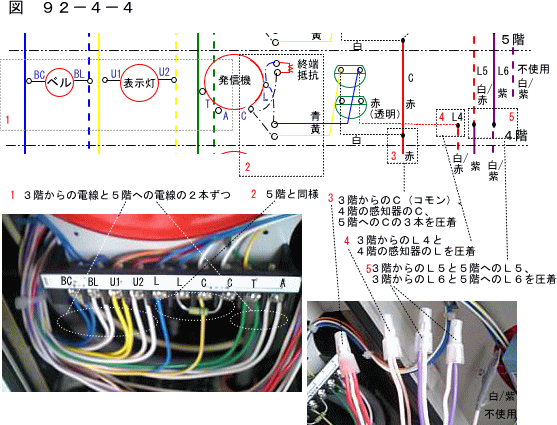

４階の総合盤の結線の例（図９２－４－４）
１ ＢＣ ＢＬ Ｕ１ Ｕ２ Ｔ Ａは３階からの電線と５階への電線との２本ずつ結線されます
２ は５階と同様です。
３ ３階からのＣ（コモン）赤、４階の感知器のＣ白、５階へのＣ赤の３本を圧着
４ ３階からのＬ４白/赤と４階の感知器のＬ赤（透明）を圧着
５ ３階からのＬ５紫と５階へのＬ５白/赤、３階からのＬ６白/紫と５階へのＬ６紫を圧着
２階の総合盤の結線の例（９２－４－５）
１ ＢＣ ＢＬ Ｕ１ Ｕ２ Ｔ Ａは受信機からの電線と３階への電線との２本ずつ結線されます。４階同様
２ 受信機からのＣ赤、３階へのＣ赤と２階の感知器へのＣ白の３本を圧着
３ 受信機からのＬ２白/赤と感知器へのＬ２赤（透明）を圧着
４ 受信機からのＬ３紫と３階へのＬ３白/赤を圧着
受信機からのＬ４白/紫と３階へのＬ４紫を圧着
受信機からのＬ５青と３階へのＬ５白/紫を圧着
受信機からのＬ６茶/青と３階へのＬ６青を圧着

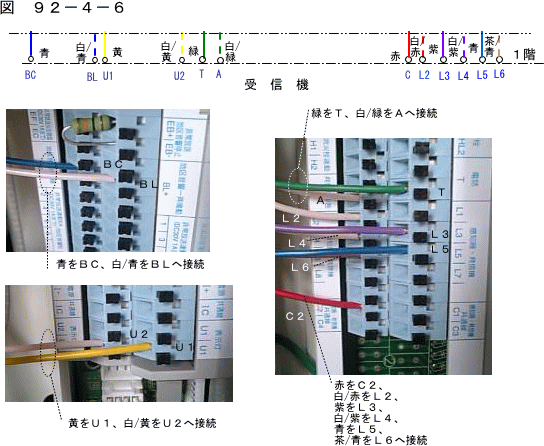

受信機の結線 １ （図 ９２－４－６）
青 ＢＣ 白/青 ＢＬ
黄 Ｕ１ 白/黄 Ｕ２
緑 Ｔ 白/緑 Ａ
赤 Ｃ２ 白/赤 Ｌ２
紫 Ｌ３ 白/紫 Ｌ４
青 Ｌ４ 茶/青 Ｌ６
の順で結線

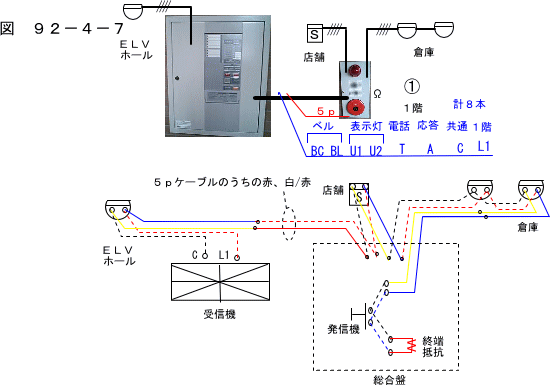

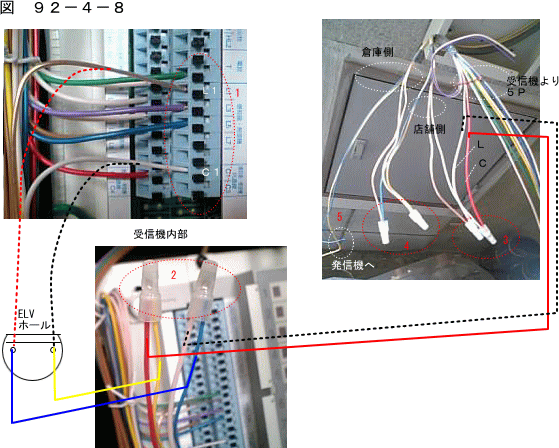

１階の感知器と総合盤の結線の例 （図 ９２－４－７）
感知器回路（ＣとＬ１）は電線が一本でも切れた場合に受信機がそれを発見できるような送り配線で結線しなくてはならないので、図のような配線ルートの場合、結線の一例は以下の図のようになります。
１ ＥＬＶホールへ配線されている感知器の白をＣ１、赤（透明）をＬ１へ結線
２ ＥＬＶホールの感知器から戻ってきた黄と１階の総合盤へ配線されている５Ｐの赤と圧着、
ＥＬＶホールの感知器から戻ってきた青と１階の総合盤へ配線されている５Ｐの白/赤と圧着
３ 総合盤の５Ｐの赤と店舗側感知器の白、５Ｐの白/赤と店舗側の赤（透明）と圧着
４ 店舗側の感知器から戻ってきた黄と倉庫側の感知器の白、店舗側の青と倉庫側の赤（透明）を圧着
５ 倉庫側から戻ってきた黄を発信機のＣ、青を発信機のＬに結線
（図 ９２－４－８）
受信機の結線 ２
１階の総合盤へ配線されている５Ｐは２階へ配線されている１０Ｐ同様
青 ＢＣ 白/青 ＢＬ
黄 Ｕ１ 白/黄 Ｕ２
緑 Ｔ 白/緑 Ａ
赤 Ｃ２ 白/赤 Ｌ２
紫 Ｌ３ 白/紫 Ｌ４
青 Ｌ４ 茶/青 Ｌ６

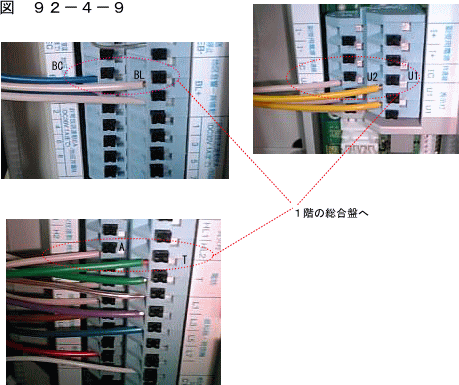

の順で結線（図 ９２－４－９）
１階の感知器のＣ（コモン）を受信機のＣ１、２階から５階とＥＬＶシャフトの感知器のＣを受信機のＣ２に接続したので
「Ｃ線表」は図 ９２－４－１０のようになるはずです。
