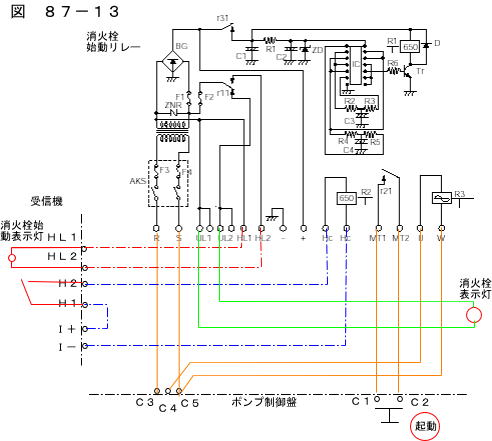

消火栓始動リレー、受信機、ポンプ制御盤は図　８７−１３のように結線します。

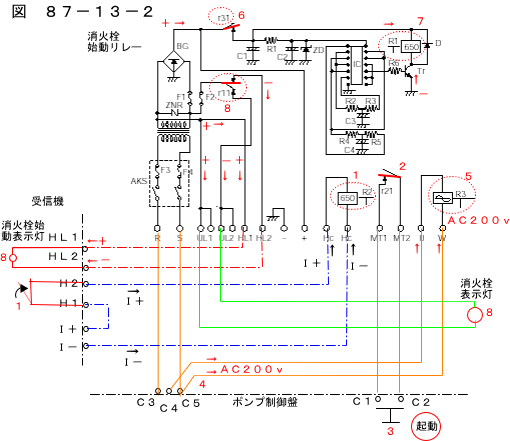

図　８７−１３−２　の説明
１　発信機が押されると受信機内部でＨ１、Ｈ２が短絡するのでＩ＋、Ｉ−の電圧が消火栓始動リレーのＨＣ、ＨＣに加わりリレーＲ２／１が作動します。
２　Ｒ２／１が作動するので接点ｒ２/１が閉じます。
３　接点ｒ２/１が閉じるのでＭＴ１、ＭＴ２に結線されたポンプ制御盤のＣ１、Ｃ２が短絡したことになります。Ｃ１、Ｃ２はポンプ起動ボタンに繋がっているので、起動ボタンが押されたことと同様になりポンプが起動します。
４　ポンプが起動したことによりポンプ制御盤のＣ４、Ｃ５にＡＣ２００ｖが出力されるので消火栓始動リレーのＵ、ＷにＡＣ２００ｖが加わり、５のリレーＲ３／１が作動します。
６　リレーＲ３／１が作動するので接点ｒ３/１が閉じます。
７　接点ｒ３/１が閉じるのでリレーＲ1/1が作動します。
８　リレーＲ１/1が作動するので接点ｒ１/1が閉じます。接点ｒ１/1が閉じるので予め電圧が有ったＵＬ１、ＵＬ２の電圧が遮断され消火栓表示灯は消えます。また、電圧が無かったＨＬ１、ＨＬ２に電圧が生じるので受信機の消火栓始動表示灯が点灯します。

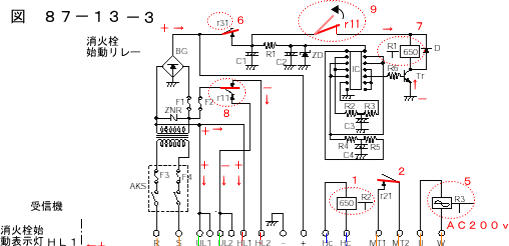

ここで、回路図には省略されていますがｒ１１の接点が図８７−１３−３の９の位置にもあると考えると、７「リレーＲ１/1が作動する」、９「接点ｒ１１が離れる」、７「リレーＲ１/1が作動しなくなる」、９「接点ｒ１１が元にもどる」、７「リレーＲ１/１が作動する」・・・・を繰り返します。また、リレーＲ１/1が作動してから接点ｒ１/１が作動するまでに１秒間かかるようなタイマー式のリレーを用いると接点ｒ１/1は１秒ごとに作動し、消火栓の表示灯及び受信機の消火栓始動表示灯が「交互に」１秒ごとに点滅するようになります。

図　８７−１３−４は受信機のＩ＋、Ｉ−を使用せず、消火栓始動リレーの＋、−を使用した場合の結線の例です。
