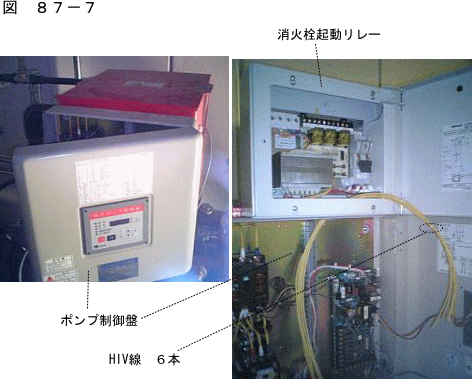

ポンプ制御盤に消火栓起動リレーを固定します。
ポンプ制御盤と消火栓起動リレー間をＨＩＶ線で渡りを配線します。電線数は最小でも４本最大でも６本必要です。今回は一番わかりやすい６本での結線を説明します。

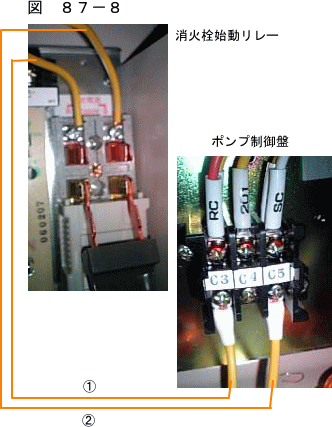

図　８７−８　ポンプ制御盤Ｃ３、Ｃ５と消火栓始動リレーのブレーカーの一次側を結線します。
これで消火栓始動リレーに電源（２００ｖ）が供給できます。

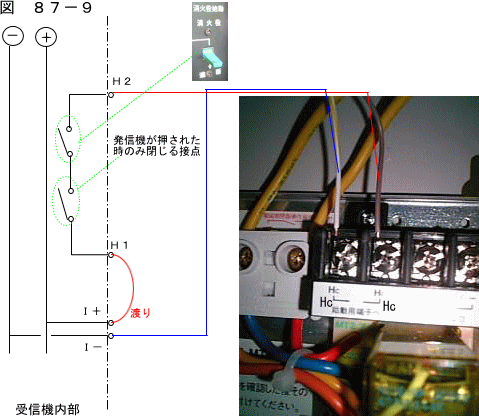

受信機内部のＨ１端子とＩ＋端子を渡り結線します。
受信機のＨ２端子を消火栓始動リレーのＨｃ端子の片側に結線します。
受信機のＩ−端子を消火栓始動リレーのもう一方のＨｃ端子に結線します。
以上により、発信機が押されたときに受信機の消火栓連動スイッチが定位であれば、受信機のＩ＋、Ｉ−のＤＣ２４ｖが消火栓起動リレーのＨｃ、Ｈｃに加わることがわかります。

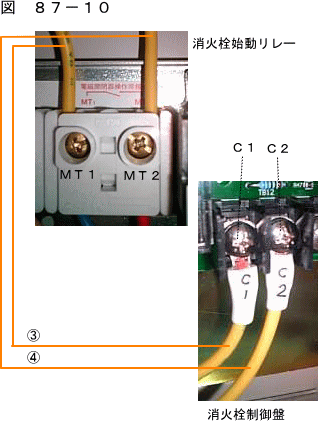

消火栓始動リレーのＭＴ１、ＭＴ２端子とポンプ制御盤のＣ１、Ｃ２端子を結線します。（図　８７−１０）
ＭＴ１、ＭＴ２が短絡するとＣ１、Ｃ２が短絡することにより消火栓ポンプが起動します。

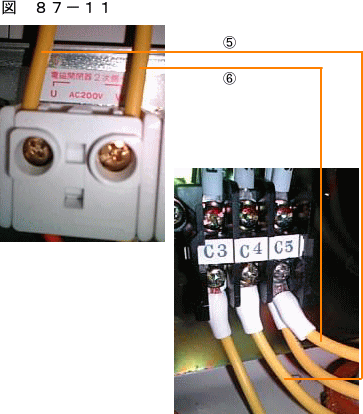

消火栓始動リレーのＵ、Ｗ端子とポンプ制御盤Ｃ４、Ｃ５端子を結線します。
ポンプが起動するとＣ４、Ｃ５に２００ｖの電圧が加わりますので同時に消火栓起動リレーのＵ、Ｗ端子にも２００ｖの電圧が加わることになります。

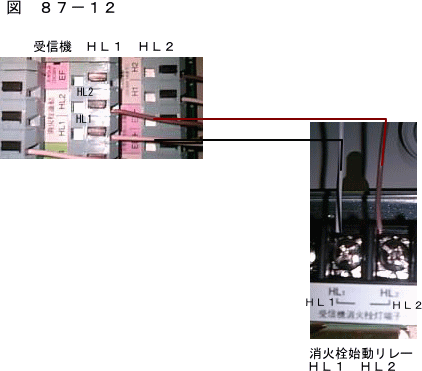

受信機のＨＬ１、ＨＬ２と消火栓始動リレーのＨＬ１、ＨＬ２を結線します。
消火栓始動リレーのＨＬ１、ＨＬ２に生じた電圧が受信機のＨＬ１とＨＬ２にも加わることになります。
