お手製ギアポジションインジケータ 改め
ぎあぽじ君
2010.10.01 公開 / 2010.12.08 更新



最近ではバイクもいろいろ電子化も進み、速度、水温、ヘタするとタコメータまでデジタル表示なものもあります。

機種によっては、今何速かを表示してくれるものもあります。これはとても助かります。
幻の7速を探したり、コーナー進入で1速に入れちゃって冷や汗をかくことを防いでくれます。

がしかし、現在当方の乗るR6はギアポジションを表示してくれる機能はありません。
最近ではそういったバイク向けの外付けのギアポジインジケーターも比較的安く(一諭吉くらい?)ありますが、なにやら原理が簡単そう?だったので、勢い余って作ってみますたw

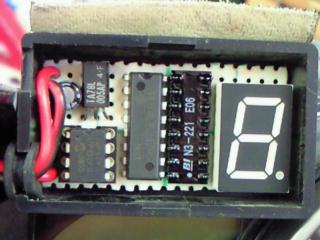

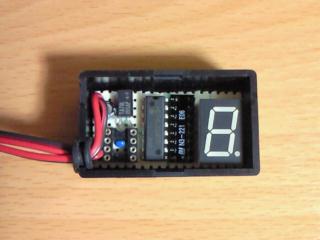

外観写真
ご覧の通り、ハード自体はいたってシンプルです。

・電源レギュレータ
・PIC
・7セグLED
・そのドライバと集合抵抗

DIPじゃなくて、SOPとかチップ抵抗とかの面着け部品でなら、もっと小さくできそうですが…

そうそう、市販品は事前に設定が必要(だからどの車種でも使える)ですが、これは'06〜のYZF-R6(2C0,13S)専用です。
(ソフトを書き換えれば、他車種にも流用は可能と思いますけど…)
動作デモ

こんな感じです。
製作データ

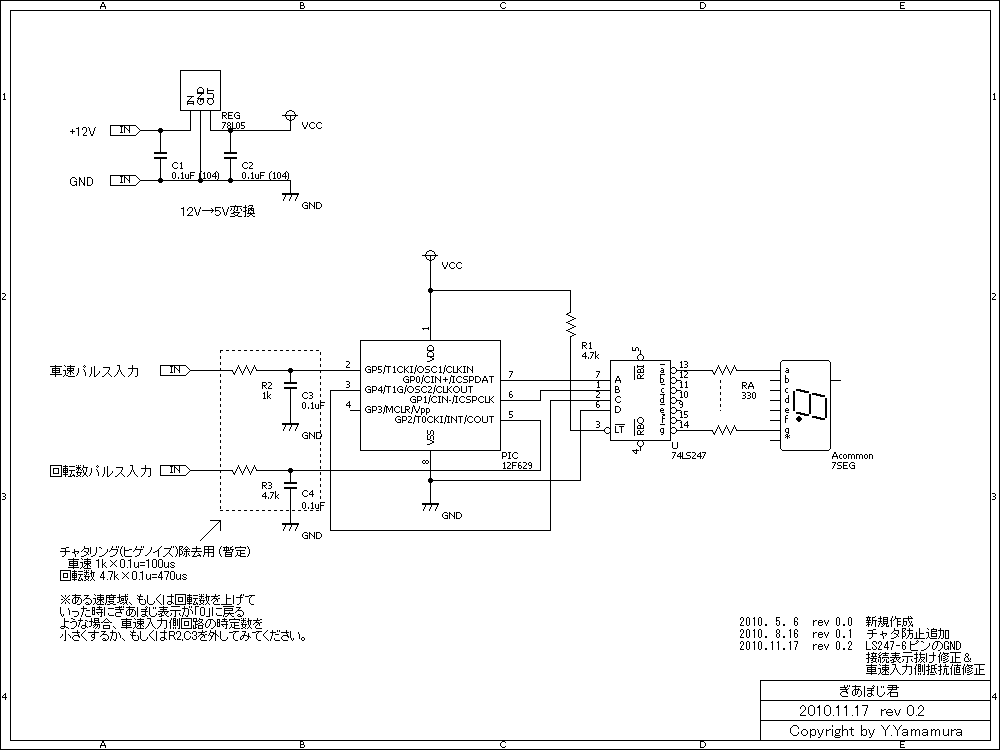

回路図

PICマイコン(12F629)用プログラム ('06〜YZF-R6用)
※解凍すればそのまま秋月PICライタ等で読み込めます。
