どうも今回のレポートは共に武州Ｈ市在住のＹ造君のレポートを
お送り致します。尚Ｙ造君はＧⅤを３台持っております。その内1台を
つぶしてレポートを送ってくれました。パーソナル無線機は
電波法第３８条の２で定められている通り小規模な無線局は
「技術基準適合証明」を受けた特定無線設備でなければならない
となっております。つまりこの様に蓋をトルクスで開けただけで
この無線設備で運用を行うと電波法違反となります。しかしこのリグを
バラバラにばらしても運用を行ったりせず、ただの受信機として使用するだけならば
ＯＫです。でも、マイクをただ外しただけなどではダメでしょう。マイク端子辺りの配線を
すべて外すなどならばＯＫでしょう。でも、こんな事で違法扱いですよ！
(技術指導Ｄｒ,ｆｆ)

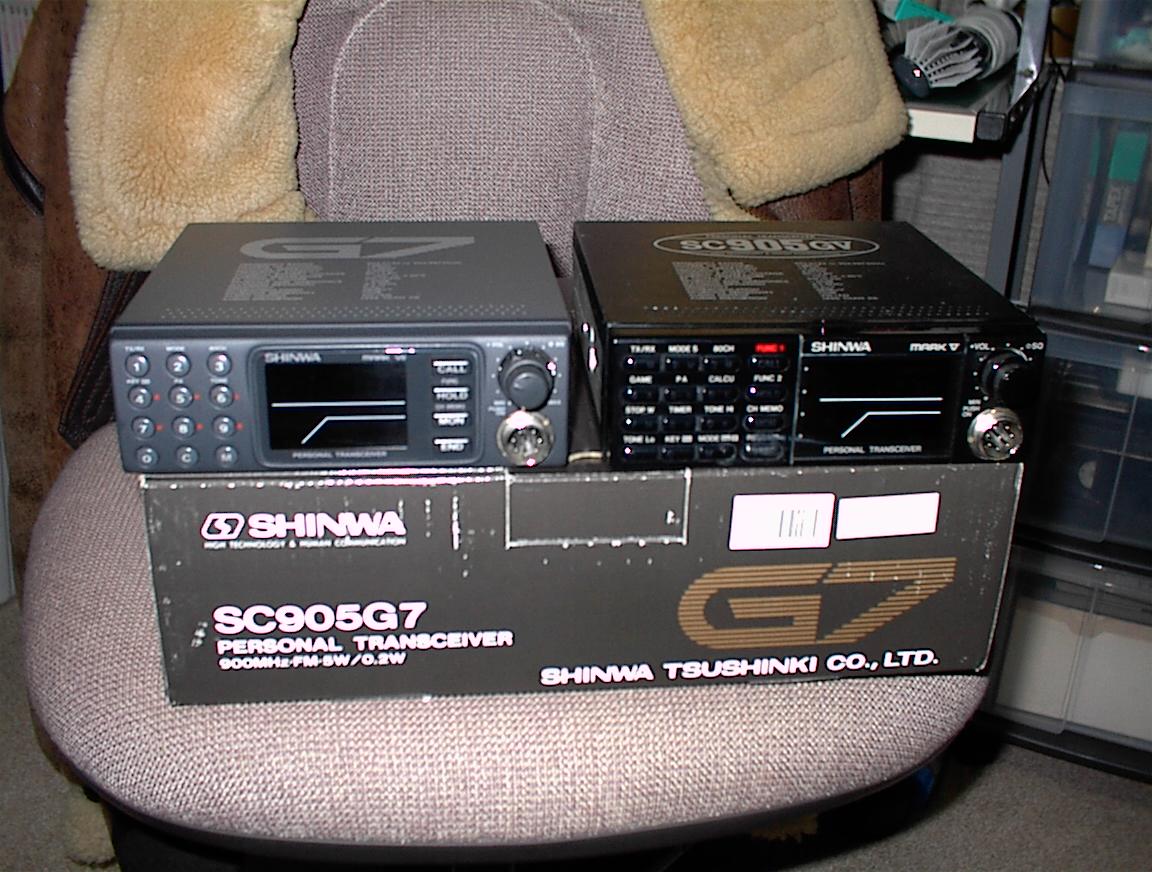

仲良く並んだＧⅤ（右）、ＧⅦ（左）

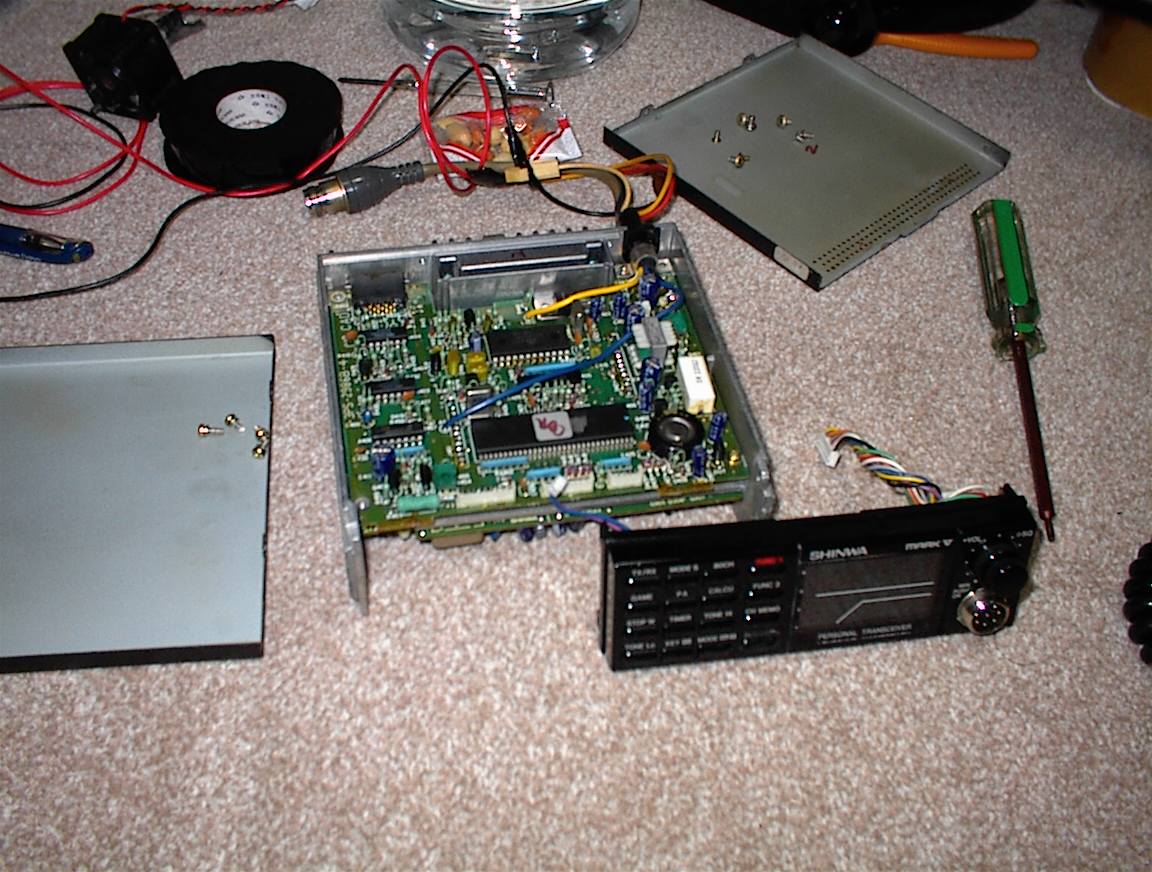

ここまでバラすのは右上に有るトルクスドライバーが有れば容易にできます。
後ろの特殊ネジ４本とパネルのサイド十字皿ねじ４本とコネクター５個所
を外します。後は後ろに写っている焼酎と柿の種を戴けば準備ＯＫ（笑）
おやおや！このリグはＣＰＵが樹脂で固まってません、なぜでしょう？
こちら側基板（制御ＣＰＵの有る方）十字ネジ５個所を外し中側にこの様に
反対側の基板に連結してますのでダイキャストから外す時はドライバーなどで
ゆっくり外しましょう。

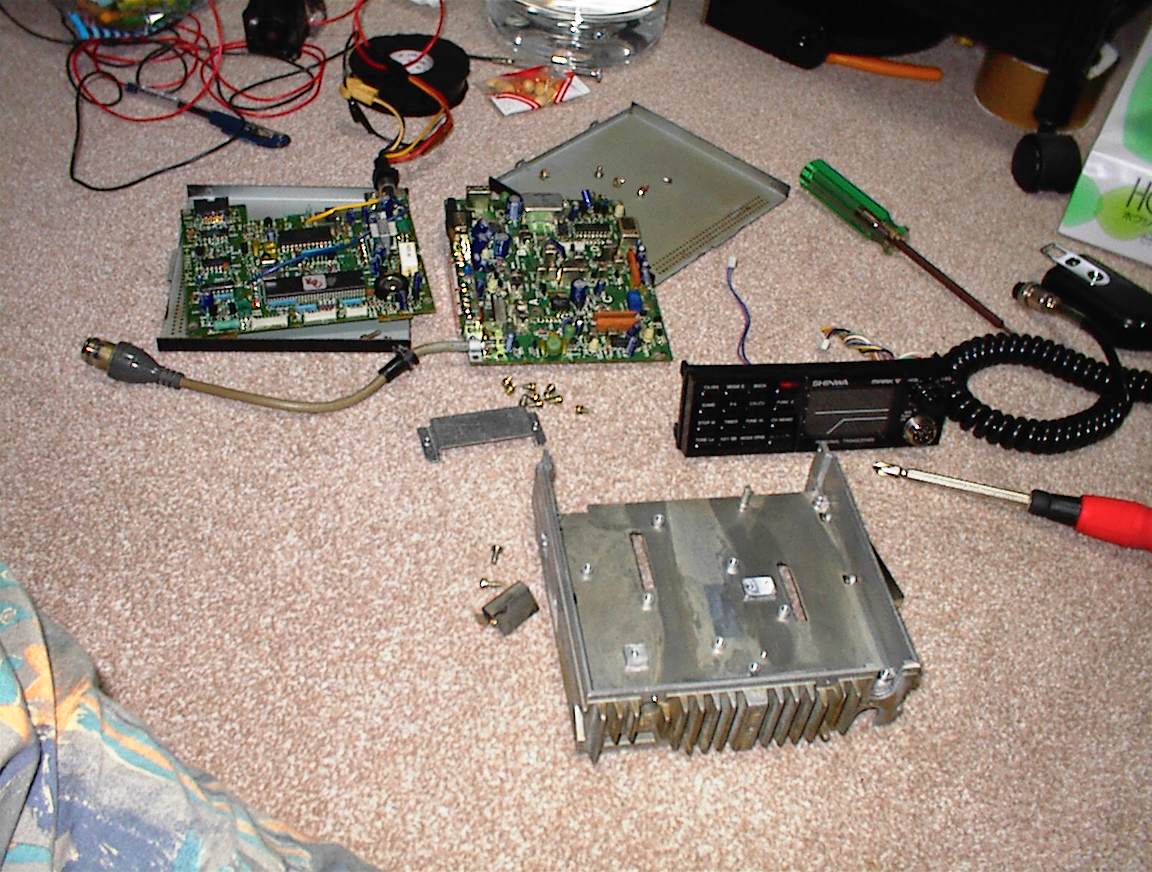

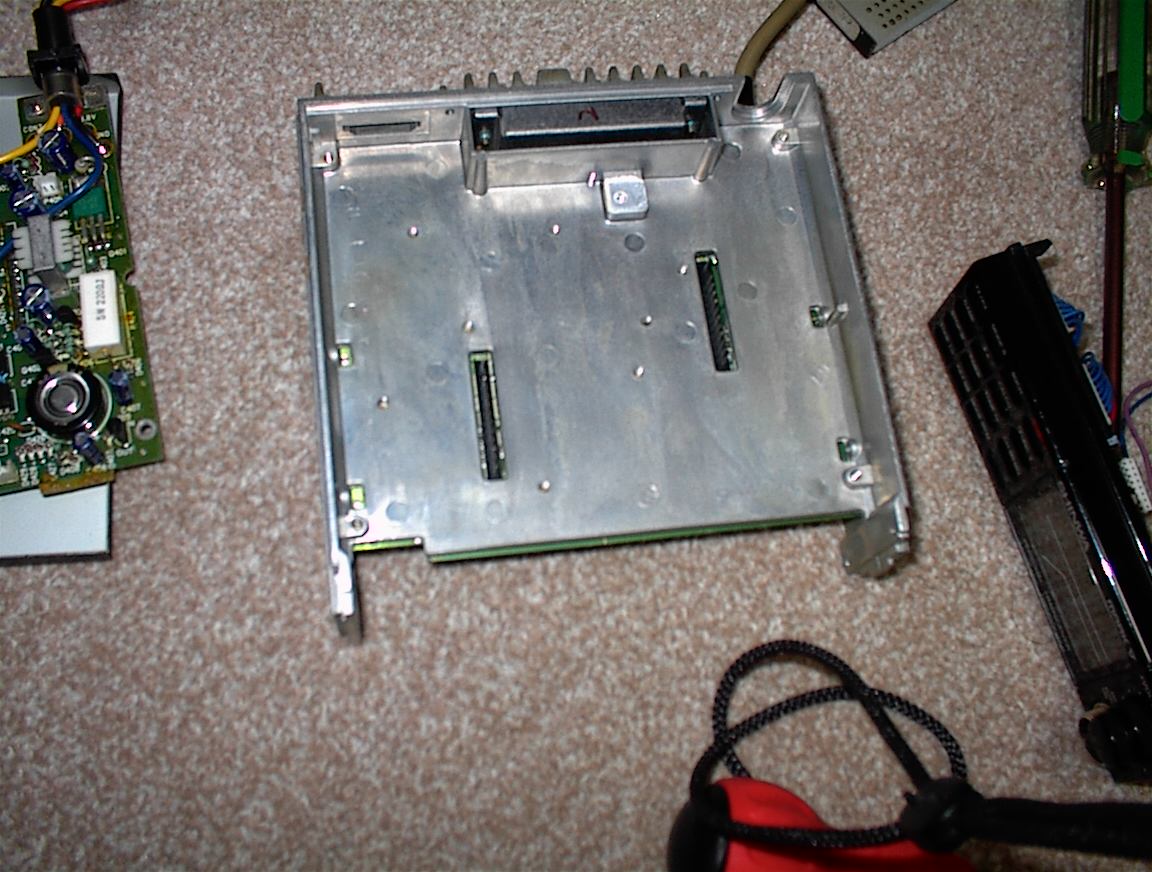

これが反対側の基板を取り外した状態でまんまダイキャストです。十字が多数
長さが違うネジが３本有りますので組み立ての際は注意が必要です。

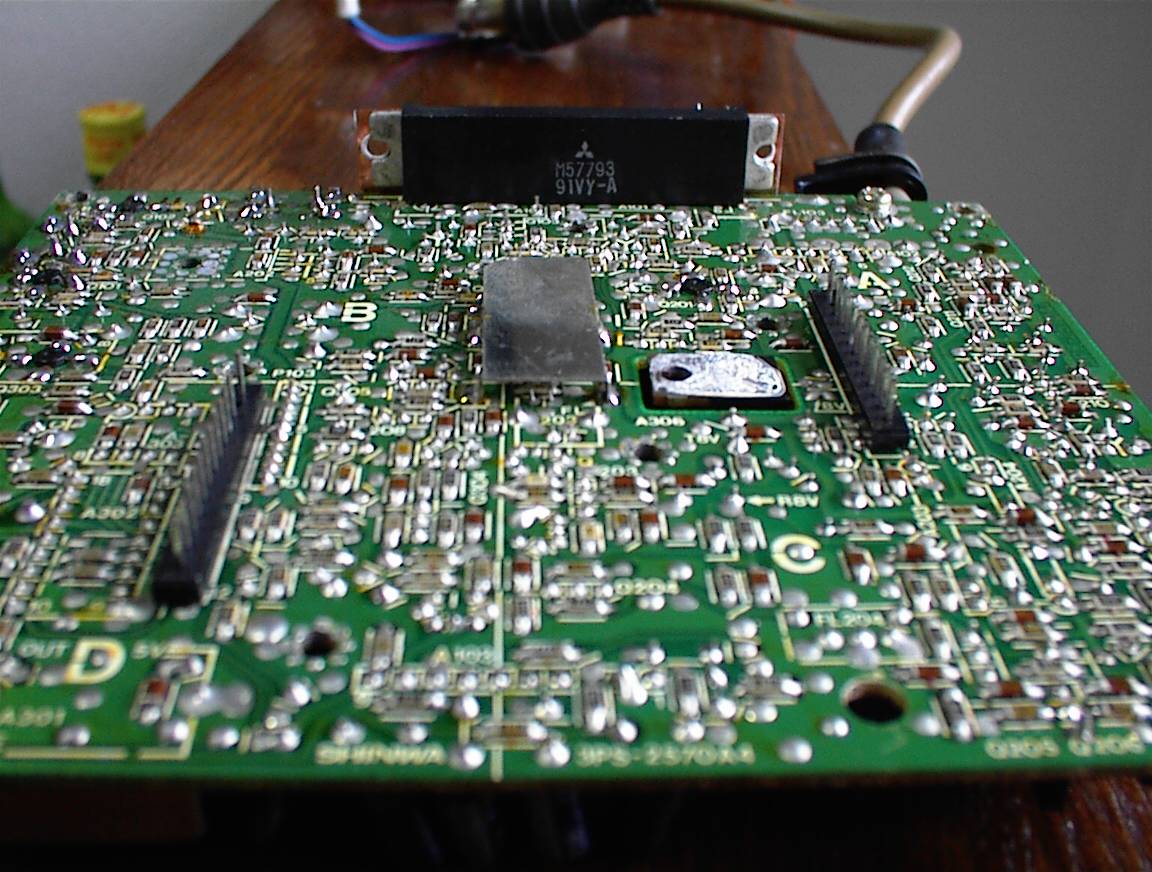

ＣＰＵ三菱Ｍ５７７９３ ９１ＶＹ－Ａと書いて有ります。これがＧⅤの
パワーモジュールです。裏に銅版が張ってありますが銅版とダイキャストの間に
熱伝導のグリスやシートが入ってません。放熱性はあまり良くないんではないかな？
と、心配をし、ここのコーナーで熱伝導グリスを塗ろう！と書いていたところ
信和通信機ホームページの阿部さんから、
パーソナル無線機は900MHZ帯という、非常に波長の短い周波数を使っていますので
アースは線ではとれず、面で接触させないといけません。シリコングリスを塗ると
アースが取れなくなるので送信時動作が不安定になり最悪の場合異常発振や故障の原因になります。
と、御指摘を戴きました。
有難う御座いました。早速グリスは溶剤で取らせていただきました。

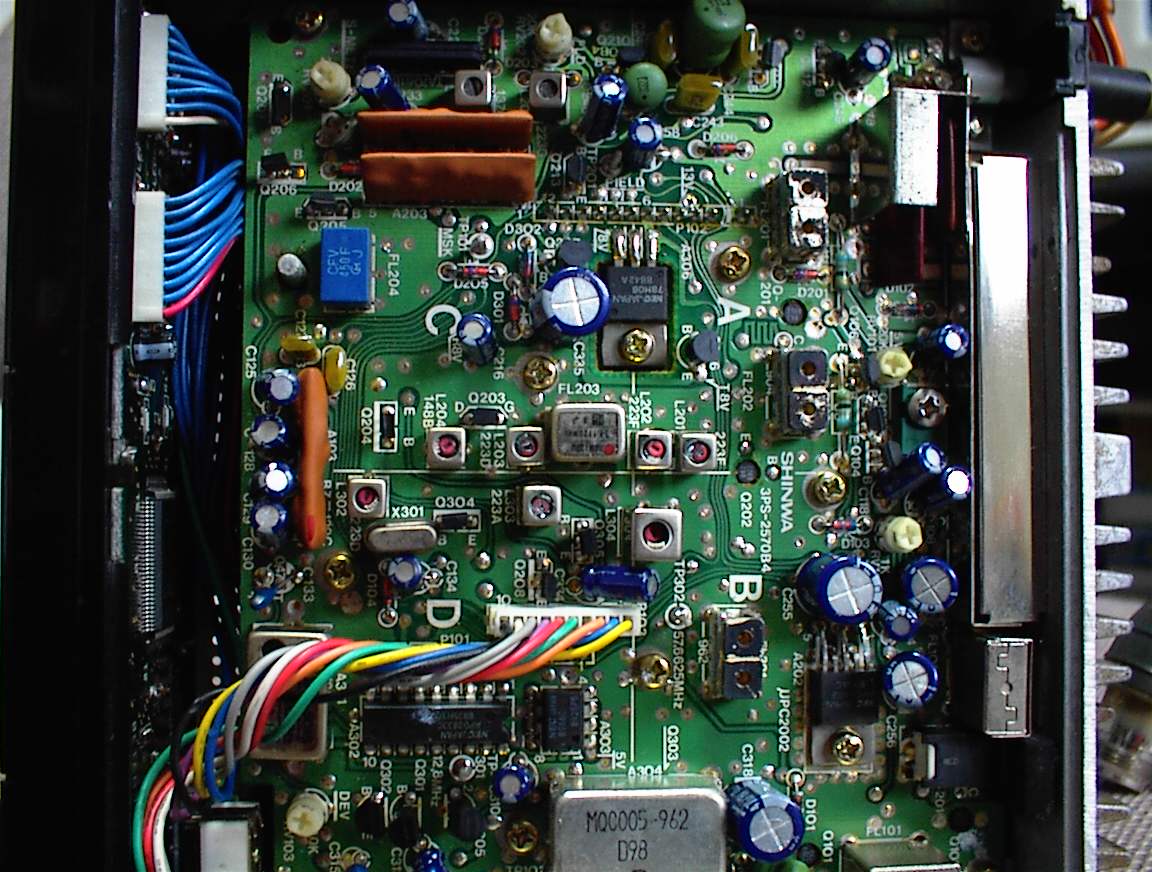

せっかくなので三脚で上面の基板を撮影してみました。なんかＧ２からあまり
変わってないと思うのですが。
細かな部品は時代と共に変化してます。これはＧ７も同様ですね。
あと、気が付いたんですが、基板もロットによって材質が違うようです。
拡大して探してくださいパワーモジュールに近い真中右のＶＲ”５ｗ”って
シルク印刷に書いてあります。ここのＶＲを廻すとパワー調整が出来ます。
Ｓメータ、変調の濃淡、スケルチの強弱なども同様にＶＲで調整ができるんだな。
基板見て何処のＶＲを調整すれば良いか解るなんて、さすが信和通信機。ですね
