クラリオン ＪＣ－９
クラリオンのＪＣ－９はパーソナル無線創世記より活躍していたＲｉｇです。
昔はノーマル＆オバケ（群番を合わせなくてもマイクが握れる）で運用していた方々
懐かしいでしょう。

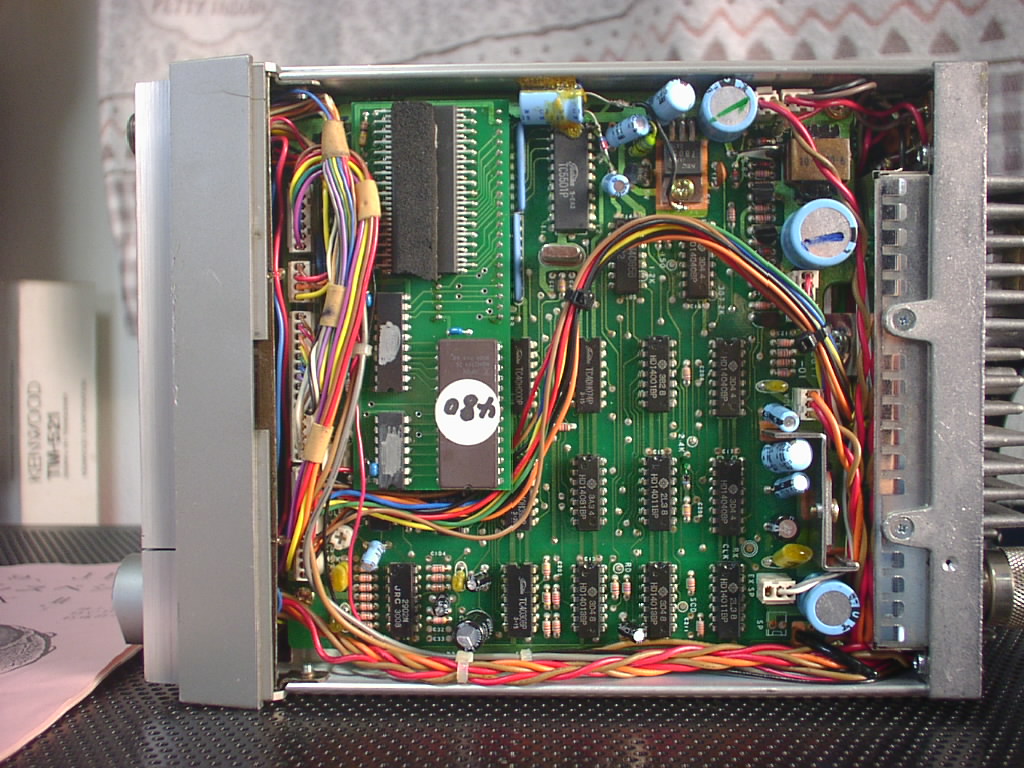

大きな筐体にケーブルとのコネクターは本体に取り付けと、なかなか考えて作っているなあ
と思ったら大きな間違いで、コネクタとＲｉｇの基板を中継しているコードを見て
愕然となった方もいらっしゃるかと思います。
しかし、ＳＩＮＷＡ無線さんで、このようなスペシャル機を開発したのですね。

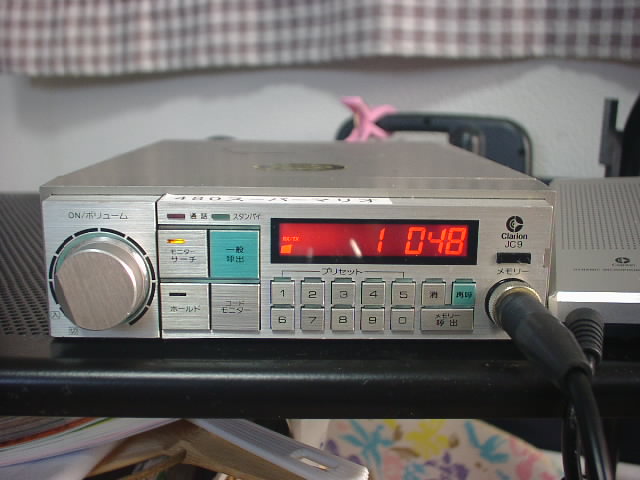

上記は平ｃｈの４８ｃｈです。
上記は８３ｃｈですがハーフｃｈではないようです。ＵＰにどんどん上がっていくようです
と言うことはＫＥＮＷＯＯＤ８３ｃｈと同じ周波数か？

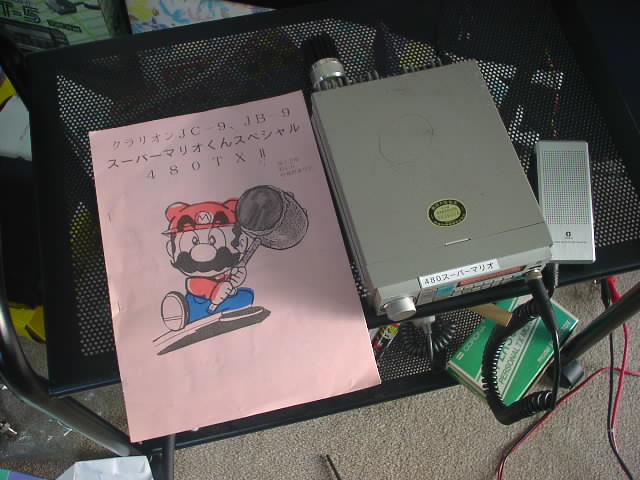

スーパーマリオ君取り説です
スーパーマリオくん 480TXⅡ
機 能 早 見 表
消→1→消 呼出時、リセット時のメロディ OFF
消→1→再呼 呼出時、リセット時のメロディ ON
消→2→消 受信時のピー音 OFF
消→2→再呼 受信時のピー音 ON
消→3→消 M3・M9・表示群番の3局待
消→3→再呼 MO～M9・表示群番の10局待
消→4→消 ローカルモード
消→4→再呼 パブリックモード
消→CH→モニターサーチ 指定CHのモニター
消→CH→コードモニター プライオリテイ
ホールド→ 前回のモニターCH
モニターサーチ CHアップ
一般呼出 CHダウン
再呼 通話中以外リセット
ホールドランプ点灯 群番号吸い取り
一般呼出＋ 0～5 → 特殊群番号

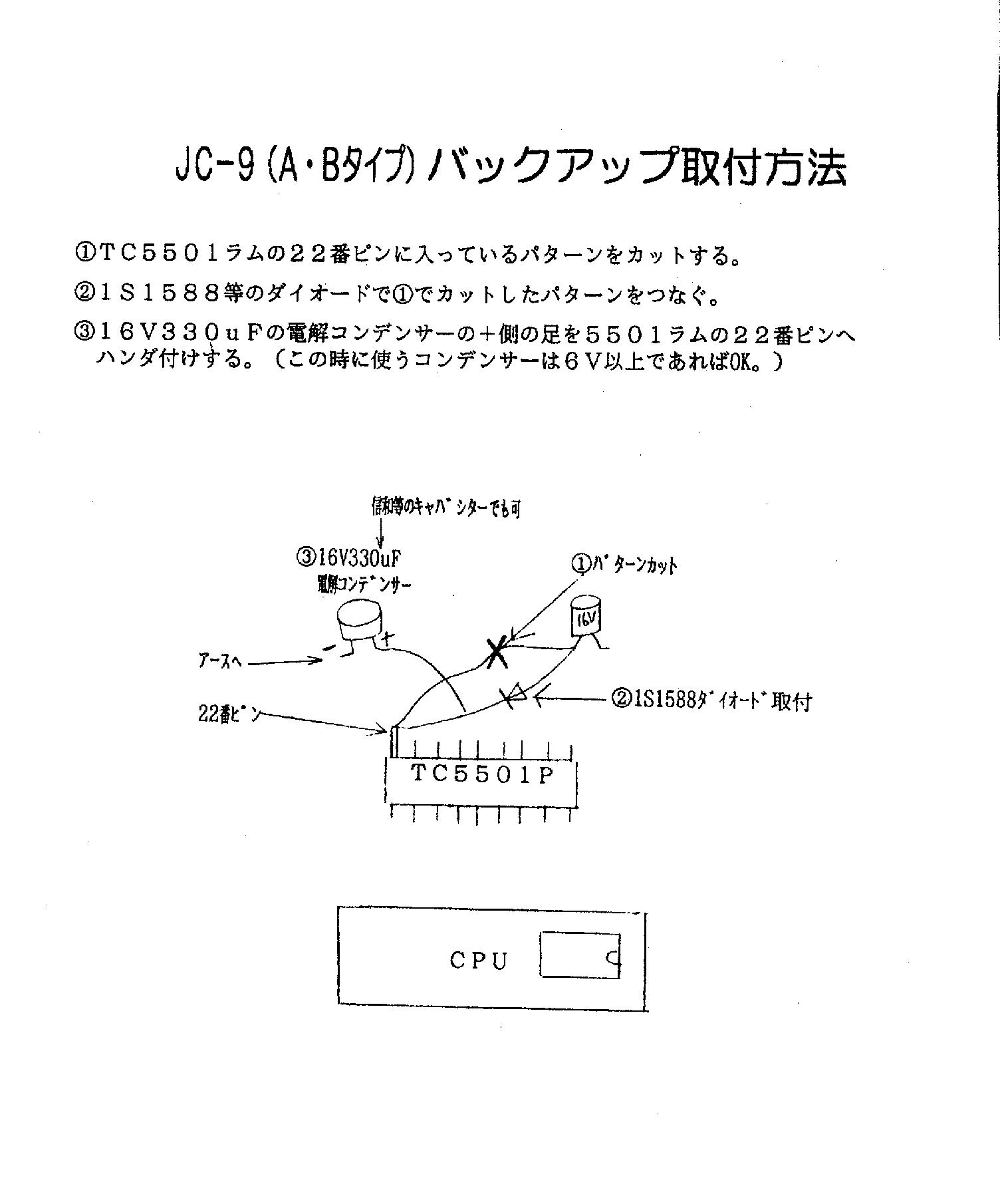

注 JC－9の初期型A・Bタイブはバックアップ（電源を切ると記憶が抜ける）メモリーが
元々ついていません．スーパーマリオくんの480TX－ⅡのCPUをさし込んでも、電源
コードを抜けば初期設定のための暗証番号が抜けますので、A・Bタイプは改造が必要です．
部品込み工科は5，000円です．
JC－9の初期型
クラリオンJC－9 480TXⅡ取扱説明書
〔1〕初期設定のため暗証番号か必要です．
消）のキーボタンを押した後、暗証番号を 61008 と打ち込んでください．
操作の後、一度電源を切ってください．電源を入れた後操作ができなかったら、もう一度最初から操作し
てください．
暗証番号の解除方法は、電源が切れている状態で、リセットボタンを押したまま電源を入れて
ください．なお、暗証番号そのものは替えることはできません。何も操作できなくなります。
〔2〕モニターサーチ
モニターサーチキーでチャンネルを1チャンネルごと上げていくことが出来ます．このキーを
1回押すと、表示が消えて前回の表示チャンネルで止まります．もう一度押すと、再び表示が
消えて次のチャンネルで止まります．
オートスキャン
モニターサーチキーを1回押してリーチサーチ状態にした後、（消）キーを押した後10
（1秒）から200（20秒）キーを押して、コードモニターキーを押したら、1秒から20秒の
間隔で通話中のチャンネルを受信していく．
解除は一度リセットキーを押してください．
〔3〕ホールドキー
ー度押すと最後に表示した群番号を表示し、もう一度押すとその群番号が表示したチャンネル
へ通話状態でいける．
〔4〕再呼キー（リコールキー）
通話中以外はリセットボタンとして機能する。
〔5〕コードモニターキー
リセット状態の時、現在待ち受けしている群番号を連銃衷示します。通話状態の時、現在使用
しているチャンネルを表示。
〔6〕PTTボタン
PTTボタンを押し、開局チャンネルを表示し、3秒後に待ち受けしている無線局を呼び出し
ます．通話中は群番号表示しているのでチャンネルを確認したい場合はコードモニターキーを
押してください．通話中でも他のチャンネルへリセットしなくても通話状態でいけます。
〔7〕通話
通話中突然に電源が切れても、リセットボタンを押さない限り通話中の状態に戻ります．
（スイッチを切っても同じです。）
〔8〕モニター
スタンパイ中他の無線局（無線機）が開局またはリコールしたら、群番号を表示しホールドラ
ンプが約6秒点灯する．この間PTTを一度押したら群番号のチャンネルへ移動モニターし、
6秒後にモニターしたい場合はホールドキーでいけます。
〔9〕プライオリティ
待ち受け状態で（消）キーを押した後、待ち受けしたいチャンネルを打ち込み、続けてコード
モニターキーを押してください．この機能状態で10秒間スタンパイし、1秒間指定した
チャンネルを機械的に見てまた10秒間スタンパイし、これを繰り返します。指定した
チャンネルで交信が始まったら群番号にかかわらず指定したチャンネルへモニターします．
〔10〕吸い取り
モニター中他のATIS信号をキャッチしたら、群番号表示ホールドランプが6秒点灯する．
この間ホールドキーを押すと相手の群番号を表示窓に記憶します。
〔11〕特殊群番号の入力
入力方法 一般呼出キーを押しながら0～5を入力する。
（一般呼出）＋（0）→（A）
（一般呼出）＋（1）→（b）
（一般呼出）＋（2）→（C）
（一般呼出）＋（3）→（d）
（一般呼出）＋（4）→（E）
（一般呼出）＋（5）→（F）
なお群番号入力時は（一般呼出）キーは無視されます。
〔12〕チャンネル帯の変更
チャンネル数 002～127 です．
グループ番号
1：標準チャンネル
バンク1 2：標準より80CH下
3:標準より160CH下
4:標準より240CH下
5:標準より 320CH上
バンク2 6:グループ5と同じ
7:標準より 80CH上
8:標準より 160CH上
注意：標準以外のチャンネルは性能が劣る場合があります。81チャンネルは制御チャンネル
のため使用できません．本無線機の性能上ハーフチャンネルは省いてあります。
グループ変更：（消）＜グループ番号＞（メモリー呼出）
〔13〕ローカル、パブリツクモード
ローカルモード時：呼出チャンネルにはそのグループのCHlを使用します。
パブリックモード時：呼出チャンネルには標準グループのCHlを使用します．
ローカルモード時：(消） （４） （消）
パブリックモード時：（消）（４） （再呼）
チャンネル表示の形式
ローカルモード時：（X YYY）
パブリックモード時：（XΛYYY）［
X ：グループ番号
Y Y Y：チャンネル番号
