yfNetDiff

ネットリスト差分ユーティリティ

ｙｆＮｅｔＤｉｆｆ　ｖ０．２０

　ｙｆＮｅｔＤｉｆｆは、ネットリストを比較し、違いを見つけるプログラムです。
　ネットリストとは、電子回路の配線をテキスト(文字)で示したファイル、またはそれを打ち出したリストを言います。
　ＢＳｃｈのネットリストをはじめ、いくつかのネットリストを処理することが出来ます。
　ＢＳｃｈとは、「水魚堂」の回路図エディタ(http://www.suigyodo.com/online/schsoft.htm) です。
　Windowsで開発しましたが、wxWidgetsを使用しておりますので、基本的にプラットホームフリーです。
　Linux、Mac OSでの動作を、「水魚堂」さまの手によって確認して頂きました。

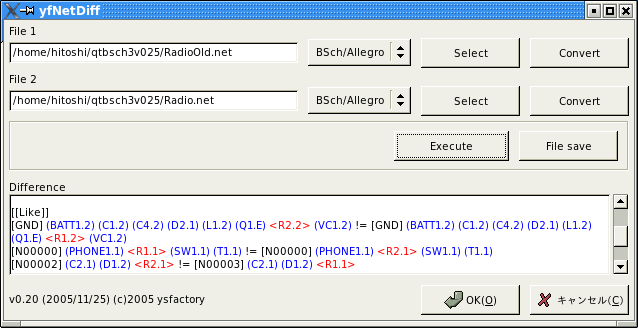

（Windows）

（Linux）

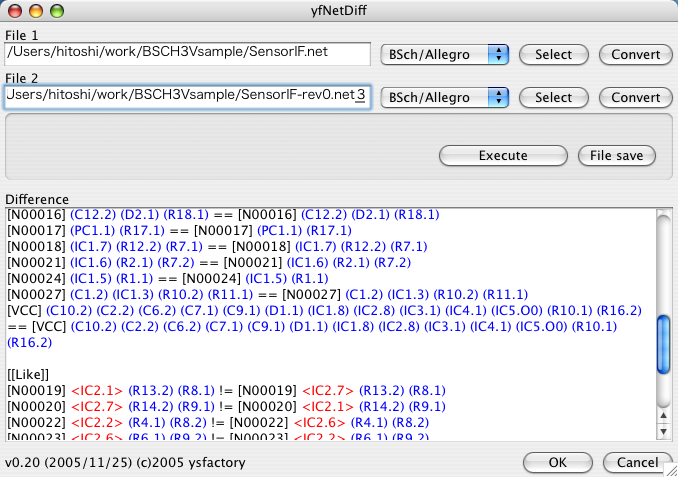

（Mac OS）

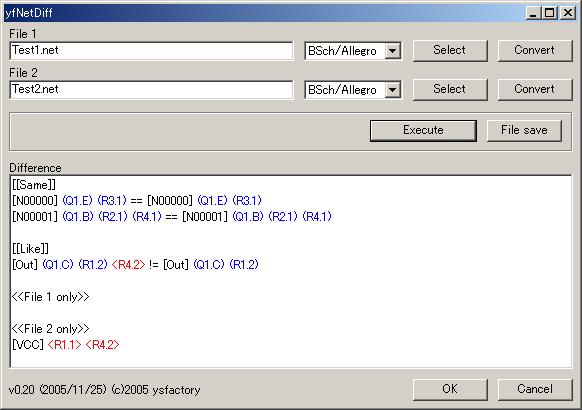

使い方

　「File 1」、「File 2」へそれぞれ比較したいネットリストを選択してください。
　「Select」ボタンで選択するか、直接ファイル名を打ち込みます。
　「File 1」、「File 2」の付近へ、ファイルをマウスで、ドラッグ＆ドロップすることも出来ます。
　コンボボックスで、処理させるネットリストの種類を、それぞれ選んでください。
　「Execute」ボタンを押すと、ふたつのネットリストを比較し、結果を「Difference」へ表示します。
　「File save」ボタンを押すと、「Difference」の内容をファイルにセーブできます。
　ウインドウの大きさは、マウスで自由に変えることが出来ます。
　「OK」ボタンを押すと、設定項目が保存されて終了します。
　「Cancel」ボタンを押すと、設定項目が保存されずに終了します。
　「Convert」ボタンを押すと、違う種類のネットリストに変換することが出来ます。

比較

　含まれる全てのノードが同じ（勿論ノードの数も同じ）配線を「同一」とみなします。
　ひとつでも同じノードが含まれている配線を「似ている」とみなします。
　「配線名」は比較しません。「配線名」が違っても、ノードが同じであれば、同じとみなします。

結果表示

　「同一」の配線、「似ている」配線、「File 1」にしか見つからない配線、「File 2」にしか見つからない配線の順に表示されます。
　同じノードは「(,)＜丸カッコ＞」で囲まれて青色で、違うノードは「<,>＜三角カッコ＞」で囲まれて赤色で表示されます。

設定の保存

　設定項目や、ウインドウサイズなどが保存されます。
　Windowsの場合、レジストリ「HKEY_CURRENT_USER\Software\ysfactory\yfNetDiff」に保存されます。

対応

　Ｂｓｃｈ３Ｖ＋ＮＬ３Ｗが出力するネットリストに対応しています。
　ＰＡＤＳ形式に対応しました。
　図研ＥＣＦ形式に対応しました。

　他形式にも対応しようと思いますが、情報があまりありません。

　書式の仕様や、サンプルを提供頂けると助かります。

苦手

　●ひとつのネットリスト(ファイル)に、(部分的にでも）重複した配線が現れる場合を苦手とします。
(例)
　N00000; IC1.1 R1.1 R2.1
　N00001; IC1.1 R1.1 R3.1

ダウンロード・履歴

Windows用のバイナリーです。

v0.20-1	2005/12/04	yfNetDiff-020-1.lzh	パッケージにドキュメントファイルを追加。プログラムの内容は変わっていません。
v0.20	2005/11/25	yfNetDiff-020.lzh	Transfer --> Convert に変更。その他の内容は変わっていません。ソースコード公開。 (2005/12/04)ドキュメント追加
v0.18	2005/10/16	yfNetDiff-018.lzh	変換出力を追加。ＢＳｃｈの解析方式を変更。出力ファイル名は、設定保存から除外。
v0.16	2005/10/15	yfNetDiff-016.lzh	図研ECF形式に対応。設定の保存をサポート。「Execute」ボタンを大きくし、左へ移動しました。
v0.14	2005/10/09	yfNetDiff-014.lzh	似ている配線を判断。違うノードを色別表示。「Execute」ボタンと「File save」ボタンのタブオーダを逆にしまた。ドラッグ＆ドロップ対応。
v0.12	2005/10/07	yfNetDiff-012.lzh	PADS形式を追加。 BSch形式の解釈方式を変更。複数行にまたがる接続の、行区切り「,」をノードと判断する問題を修正。入力ファイル選択に、拡張子.lst .txtを追加。
v0.10	2005/10/02	yfNetDiff.lzh	β評価版

ソースコード

　ソースコードを公開します。
　「MinGW Developer Studio」に対応したソースです。
　他のプラットホームで構築し、公開していただければ嬉しいです。
　その際、私のソースが出処であることを示してください。
　変更を加えて、公開して頂いても結構です。
　その際も、元が私のソースであることと、変更を加えた旨、示していただくとを希望します。

ソースコードです。

v0.20-1

2005/12/04

yfNetDiff-020-Src-1.lzh

パッケージにドキュメントファイルを追加。

Ｌｉｎｕｘへの対応

　上記ソースコードを、Linux上でビルドすると、無修正で動作できる、というレポートを「水魚堂」さまから頂きました。
　確認していただいた環境は、下記のとおりです。

HDDにインストールしたKnoppix 3.8.1

GTK + libgtk2.0-dev (Version 2.6.10-1)

wxWidgets UNIX/GTK 2.6.2

　上記ソースコードに含まれている「yfNetDiff.mdsp」は、「MinGW Developer Studio」のプロジェクトファイルです。
　Linuxでの構築には、適宜Makefileを作成してください。
　wxWidgetsのサンプルプロジェクトに含まれる「makfile.unx」から、ファイルリストを書き直すくらいでOKだそうです。
　上記ソースコードには、日本語コードは含まれていませんので、コード変換等は不要です。

　Linuxで、コンソールから起動すると、いくつかGTK+のメッセージが出ることがあるようですが、特に問題ないと思われます。

Max OSへの対応

　「水魚堂」さまでMac OSでの構築と、動作確認をして頂きました。

Mac OS X Tiger 10.4.3

wxWidgets 2.6.2

　Mac OS用のバイナリです。

v0.20

2005/12/05

yfNetDiff-020-MacBin.tgz

権利・免責

　「yfNetDiff」および関連文書は「ysfactory」の著作物です。
　業務での利用も含めて、自由に使用して頂いて結構です。
　ただし、使用に関して著作者は、一切の責任を負いません。
　販売等、直接利益を生む場合はその権利を放棄しません。ご連絡ください。
