非常用照明（Emergency Illumination)
＜停電に備えた簡易照明として非常用ランプを作ってみました＞
はじめに
2011年3月の東日本大震災で被災された皆様へ
この度の東日本大震災により被災された方々にお見舞い申し上げます。
1日でも早く復興できる事を心よりお祈り申し上げます。
東京電力管内における計画停電
群馬県太田市の当店においても、計画停電のためいろいろと営業に支障をきたしています。
先日とあるお客さまから「計画停電に備えた提案」といったメールをいただきました。

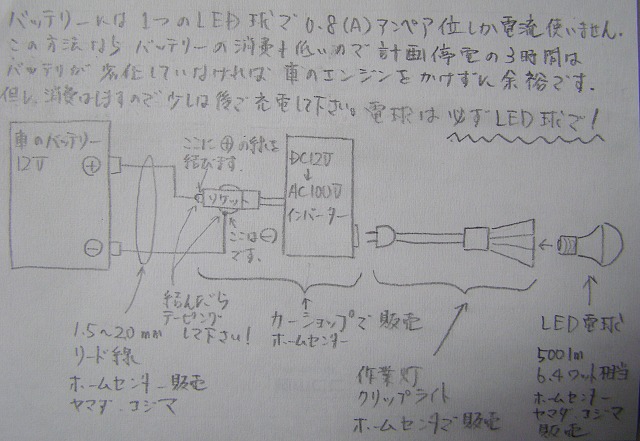

「車のバッテリーを使っての簡易照明です。」
「車のボンネットを開けてクリップなどを使って配線を付けてください。」
「この回路を組めば一部屋だけですが割りと明るい夜を過ごせます。」
「ＬＥＤの小電力で車（出来れば普通車用）バッテリーでエンジンをかけないでも、計画停電の最中照明を確保出来ます。」
「３時間位の停電なら なんら問題なく使えます。」
（あ、そういえば以前、バイクから電源を取り出すのに作ったものがあったなぁ）
ということで早速ＬＥＤ電球を買ってきて作ってみました。
（ところで計画停電って首都東京のためにやってるんでしたっけ？）
* * * さっそく使ってみました * * *
非常用電源と非常用ランプの作成

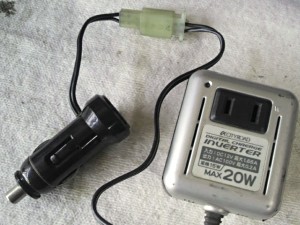

（参考）必要なもの 「DC-ACインバーター」
車のDC12Vを家庭用電源AC100Vに変換するインバーター（カー用品店やホームセンターなどで売っています）。

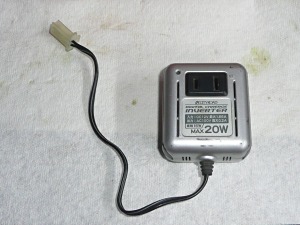

以前バイクで使用するために、12Vを取り出すシガーソケット入力部をコネクタ加工しちゃってありました。
配線加工をせずに使うのであれば、シガーソケットから配線を引き出す必要があります。（一般的には）中心端子がプラスで側面端子がマイナスになってるので、配線が暴れないようにテーピングして繋げてもよろしいかと。
尚、ちゃんとした製品であればシガーソケット端子内にヒューズが内蔵されているので別途ヒューズを入れなくても大丈夫でしょう。

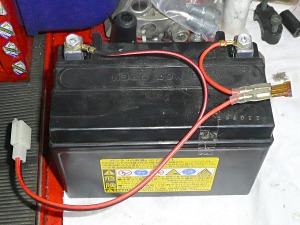

「バッテリー」
セルの回りがちょっとよろしくない感じのバッテリです（あ、つまり廃バッテリ）。
さっそく停電時に使ってみましたが、停電復帰までの2時間半の間まったく問題なく使用できてます。
使い終わったらまた補充電。
充電器が無い人は翌日乗るっ！
それともこれを機会に充電器を買ってみる？
バッテリはできれば容量のでかいもの、使用する配線類はAV1.25sqから2.00sq程度が良いでしょう。
（インバーターのシガーソケット部を切っちゃったのでプラス側にヒューズを入れてます）

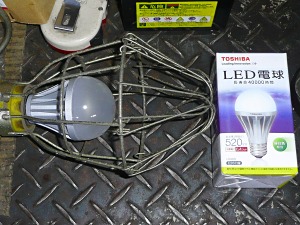

「照明器具、ＬＥＤ電球」
照明器具・・・
これがないと始まりません。
仕事柄、作業ランプを持ってますが、無ければホームセンターや電機店で買ってきましょう。りっぱな照明でなくてもクリップライト（簡易照明に使うやつ）でもＯＫです。
ＬＥＤ電球・・・
消費電力が少ないＬＥＤランプを買いましょう。ＬＥＤ球にも種類がありますが、消費電力の少ないタイプが安心です。（コジマ電機の陳列棚で考えた末に思い余って6.4W・520lmタイプを買ってみましたが、作業するには充分すぎる明るさでしたので、4Wクラスの300lm程度で充分だったかもしれん）
いちおう作成は自己責任で。

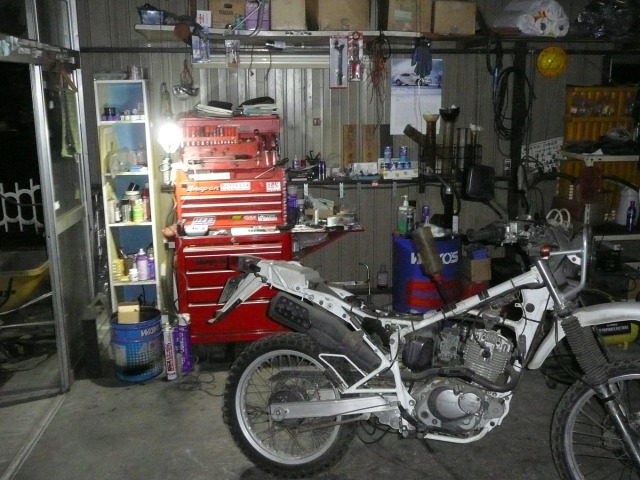

明日中に被災地への支援のため出発するということで、今日中にバイクを修理しなければなりません。

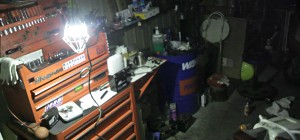

が、こともあろうに第４グループ計画停電中。ということで、さっそく非常用ランプが活躍しました。
微力ながら復興支援の後方支援としてお手伝いができて、とても嬉しいです。
