車両紹介
丸ノ内線です。詳細なコメントは後ほど…。
編成
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
|
CM 02 |
M1 02 |
CT' 02 |
|||
|
CM 02 |
M1 02 |
CT' 02 |
|||
|
CT1 02 |
M 02 |
T 02 |
M' 02 |
M 02 |
CT2 02 |
どうせ作るならと、本線用6連と分岐線用3連の2本立てです。
02-181F
組立
CROSS PIONT 丸ノ内線02系キットです。 説明書通りに素直に組み立て、床下機器も特にいじらずに仕上げています。 このキットは部品構成が車体(アルミ)+屋根(灰色)+クーラー(ステンレス?)と塗装箇所別に分かれて、 作りやすいキットになっています。
車体をざっと見て気になるのは、乗務員室扉と前面との間にある成型線くらいしょうか。 ここは紙ヤスリを#400→#800→#1000の順に使って削り取っておきます。
| 車体 | CROSS POINT | 10198 | 丸ノ内線02系 基本セット | 1組 |
| 台車 | CROSS POINT | SS143 台車＆床板セット(集電対応) | 2組 | |
| 集電板 | GREEN MAX | 98-1 | 集電板 TR180用 | 2/4両用 |
| 動力ユニット | CROSS POINT | SS143 (18m 新動力ユニット) | 1組 |
塗装
基本はアルミシルバー+グレーだと思うのですが、 せっかくなのでクーラーとアンチクライマーの銀色に凝ってみたいと考えています。
まずは銀色の下地として、つやありの黒を吹きます。 今回はガイアカラーの黒を使い、車体とクーラーを真っ黒にしました。 ふと、黒に赤帯の丸ノ内線も格好いいかなと思ったりしますが、 オリジナル塗装は後回しにして、このあと銀色を重ねて行きます。

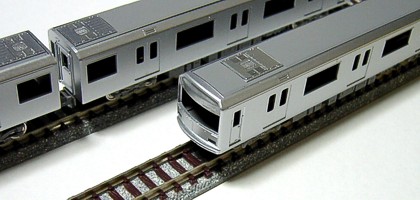

銀色はクーラーにクロームシルバー、車体にアルミシルバーと使い分けをしてみましたが、 吹き方が悪かったのか、あまり差が出ませんでした。 ちなみに、車体が写真では銀色一色になっていますが、運転台の上部は下地の黒をマスキングで残してあります。 このあとマスキングゾルを剥がすのですが、下地の黒ごと剥がした箇所があり、面相筆で修正してあります。 なお、屋根と床下は、指定通りにねずみ色で塗装しました。
| クーラー(下地) | gaianotes | 002 | ピュアブラック | 吹き付け |
| クーラー | GSI | SM06 | クロームシルバー | 吹き付け |
| 屋根 | GREEN MAX | 9 | ねずみ色1号 | 吹き付け |
| 車体(下地) | gaianotes | 002 | ピュアブラック | 吹き付け |
| 車体 | GREEN MAX | 39 | アルミシルバー | 吹き付け |
| 床下機器 | GREEN MAX | 9 | ねずみ色1号 | 吹き付け |
仕上
とりあえず、インレタを買ってみたので、使ってみようかな…程度の予定です
| 車体帯 | CROSS POINT | M-14198 | 分岐線用側面帯 | インレタ |
| 車両番号 | CROSS POINT | M-11198 | ナンバー | インレタ |
履歴
|
営団 02系 | (02-181F) | ||||
| 2006/10/15 | 仕入 | -'-- | CROSS POINT 東京メトロ 02系 基本セット | 1組 | ||
| CROSS POINT 動力ユニット SS143 | 1組 | |||||
| CROSS POINT M-11198 ナンバーインレタ | 1組 | |||||
| CROSS POINT M-14198 分岐線用側面帯インレタ | 1組 | |||||
| 2006/10/18 | 組立 | 1'00 | 部品切り出し・組立 | 3両 | ||
| 2006/10/19 | 仕入 | -'-- | CROSS POINT SS143 台車＆床板セット | 2組 | ||
| 2006/10/22 | 塗装 | 1'00 | 車体・クーラーの下地(黒) | 3両 | ||
| 組立 | 0'30 | 台車・床板・集電板 | 2両 | |||
| 2006/10/29 | 塗装 | 2'30 | 車体・屋根・クーラー・床下機器 | 3両 | ||
| 2006/11/09 | 塗装 | 0'30 | 飾り帯貼付 | 1両 | ||
|
営団 02系 | |||||
| 2006/10/15 | 仕入 | -'-- | CROSS POINT 東京メトロ 02系 基本セット | 1組 | ||
| CROSS POINT 東京メトロ 02系 増結セット | 1組 | |||||
| 2006/10/19 | 仕入 | -'-- | CROSS POINT SS143 台車＆床板セット | 3組 | ||
| 2006/11/05 | 仕入 | -'-- | CROSS POINT SS143 台車＆床板セット | 2組 | ||
| CROSS POINT 動力ユニット SS143 | 1組 | |||||
| 2007/10/13 | 組立 | 0'30 | 台車・床板・集電板 | 2両 | ||
|
|
営団 02系 | (02-182F) | ||||
| 2010/02/13 | 仕入 | -'-- | CROSS POINT 東京メトロ 02系 基本セット | 1組 | ||
