新ラジオ資料館の昭和30〜３３年に発売開始したソニーラジオのリストも参照ください、掲載機種は下記。
ＴＲ−55 ＴＲ−5 ＴＲ−72 ＴＲ−73 ＴＲ−6 ＴＲ−63 ＴＲ−66 ＴＲ−82 ＴＲ−61 ＴＲ−62 ＴＲＣ−64
ＴＲ−67 ＴＲ−83 ＴＲ−741 ＴＲ−74 ＴＲ−88 ＴＲ−69 ＴＲ−65 ＴＲ−75 ＴＲ−610

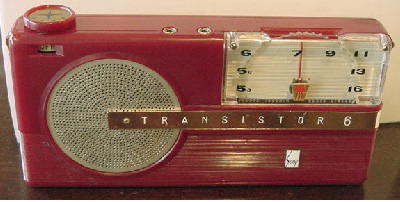

人気の高いＴＲ-６です、
これは修理依頼を受けたもので自分の物では有りません。
小豆色のＴＲ-６を持っているのですが、行方不明です。
昭和３１年５月発売、１７，５００円。
主力機種としてはソニーのラジオとして3台目、
マイナーなものを含めると６台目に相当。
（ＴＲ−55 ＴＲ−2Ｋ ＴＲ−33 ＴＲ−72 ＴＲ−73 ＴＲ-６の順）
無歪出力 ２５ｍＷ。
ＴＲ-６修理体験記もご覧ください。
内部の写真。
ＣＯＶ段のＴＲは丸缶。
これはオリジナルか、交換されたものかは不明。
交換されたとしても３２〜33年頃か？。
製造番号からして、あるいはオリジナルかも知れない。
胸のポケットに入れられると宣伝された、ソニーのヒット商品。
実際はワイシャツの胸のポケットを大きくしないと入らなかった。
トランジスターラジオの代名詞的存在であるが、意外と珍しい。
このラジオは十数年前に購入したが、1個だけしか手持ちが無い。
回路図は電波科学 昭和３２年５月号に掲載。
発売時の広告はここ
昭和３２年３月発売 定価１３，８００円。 006Ｐで動作。
無歪出力 ２５ｍＷ。
山田泰三さんの資料によると、この機種用に開発されたのが００６Ｐだそうだ。
田舎でトランジスターラジオなる物に最初に出会ったのがこの機種。
長年探していたが、やっと入手した。
ただこの機種は基板が少なくとも２種類ある。
不思議とケースが割れた物が多く、完全なものは少ない。
発売時の広告はここ
昭和３２年５月発売、定価 １２，８００円。 単２ ４本で動作。
無歪出力 ４５ｍＷ
全て扁平型のＴＲ
２Ｔ７４？ ２Ｔ７４ ２Ｔ７４ ２Ｔ６５ ２Ｔ８５×２
エアーバリコンが使われている。
昭和３２年12月発売、定価 １２，３００円。 単２ ３本で動作。
無歪出力 １１０ｍＷ。

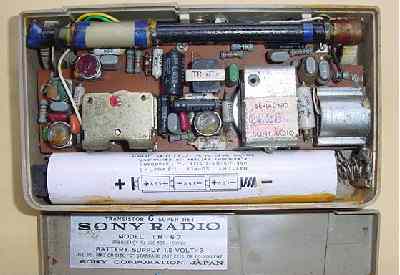

ＴＲ−６７の裏側。
木製キャビネット入りの７石トランジスターラジオ。
豪華キャビネットのせいか、意外と残っている。
人気も高いが、価格も高い。
トランジスターに型名が記入されていない。
印がついていて、用途に合わせて選別して使ったらしい。
昭和３0年12月発売。
定価 初期 ２３，９００円 中期 １９，０００円 ３３年１月より１６，０００円。
単２ ３本で動作。 無歪出力 ５０ｍＷ。

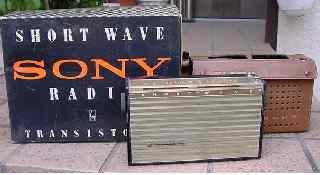

昭和３３年１月発売、本格的な２バンドラジオのソニー１号機。
受信周波数は３．９〜１２MHｚ。
キャビネットの表面の模様は裏表ほぼ同じデザイン、ラジオとしては非常に珍しい。
ロッドアンテナの位置からこちら側が裏側に見えるが、実はスピーカーがこちら側に向いている。
定価 ２１，５００円
現在の価格にすると４０万円くらいに相当すると思われる。
兄弟機種にＴＲ−７４があり、こちらは輸出向け、６〜１８MHｚ。
こちらはキャビネットの色があずき色だった。
短波の受信できるトランジスターラジオにＴＲ−６２があったが、
短波帯の局発は中波の高調波を利用し２．５〜４MHｚの受信が出来る程度、昭和３２年９月の発売。

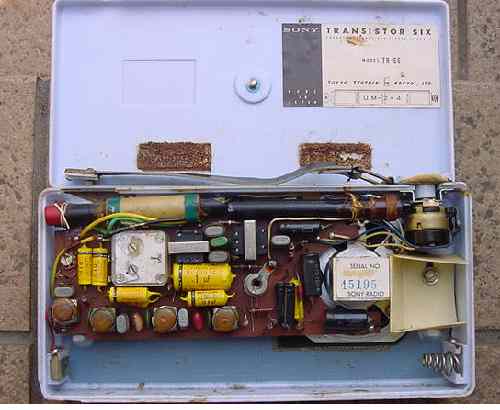

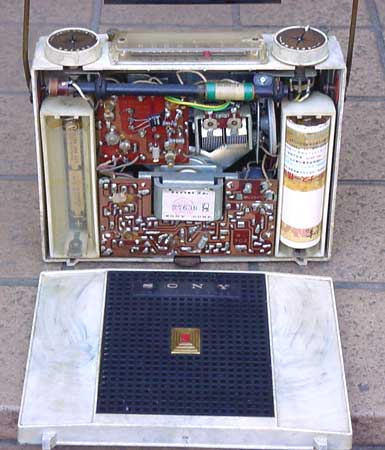

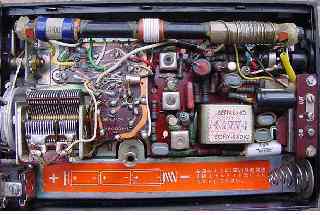

裏蓋を開けたところ、こちら側もデザインは同じパネル。
３連バリコン使用の本格的ＲＦ増幅つき。
感度が良いのかロングセラーになったそうだ、輸出用は３９年頃も製作されたらしい。

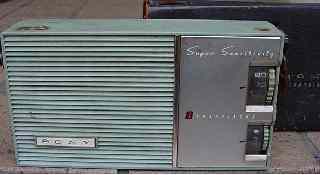

昭和３４年４月発売、定価 １１，８００円。 単２ ３本で動作。
無歪出力 １００ｍＷ。
８石 短波つき、当時としては非常に珍しい。
ＣＯＶ以外は偏平のＴＲを使っていて、ＴＲラジオとしては初期のもの。
３．９Ｍ〜１２Ｍｃまでカバーするのはソニーとしては２台目と思われる。
ＴＲ−７４（７４１）が１台目。
ＴＲ−６２は２．５〜４．５Ｍｃ。
昭和３３年５月発売、１６５００円。単２ ３本 、 無歪出力 １００ｍＷ。
やっと短波に使えるＴＲが量産出来はじめた頃だろう。
昭和３６年、自分の初任給が１５１５０円だったから、恐らくこの時期は１２８００円前後と思われる、現在のお金にすれば２５万円くらいか？？？。
豪華な本皮ケースつき。
バリコンの右側のチュナー基板のＴＲのみ偏平では無い。

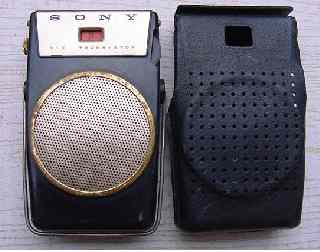

昭和３３年１１月発売 定価 １０，０００円（３４年８月より８，０００円）
００６Ｐ、無歪出力 ５０ｍＷ。
これは良く売れたらしい、偽物が続出したようだ。
外見は殆ど同じでＴＲ−５１０がある、これはレフレックス方式にして安価にしたモデル。
日本では殆ど見かけない（ＴＲ−510は３５年１月の発売）。
ＴＲ−610の後継機、少し小さい。
３５年６月発売。 定価 ６，８００円。
006Ｐ 9Ｖで動作。無歪出力 １２０ｍＷ。
回路図は電波科学３６年１月号に記載あり。

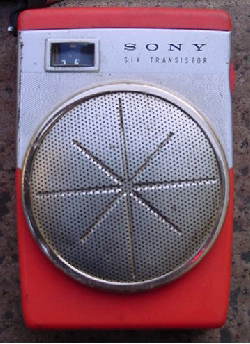

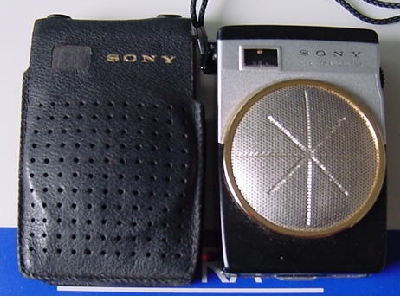

ＴＲ−620の黒。
内部の写真はここをご覧ください。
修理して、トラッキング調整をしたら、
結構高感度で、大きな音が出る。
感度や音質の良いホームラジオとして販売された。
ＳＮ比が良いので喜ばれたそうだ。
輸出向けにいろいろなバージョンがあるらしい。
昭和３９年５月発売（輸出向けの機種は３８年１２月に発売）。
定価 ５，９８０円。
トランジスターは古いタイプ（段付丸缶タイプ）が使われている。
２バンド（短波つき）ラジオとしては比較的初期のもの。

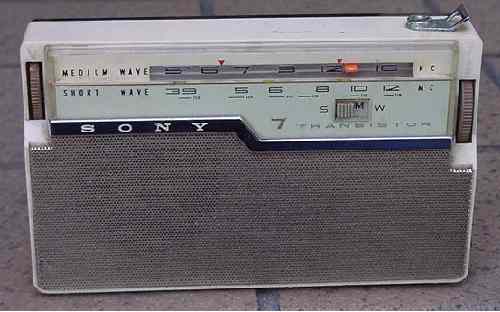

1958-12-01 \12、900。
単２ ２本で動作、当時ソニーのラジオとしては珍しい。
無歪出力 100ｍＷ。
回路図は電波科学３４年６月号。

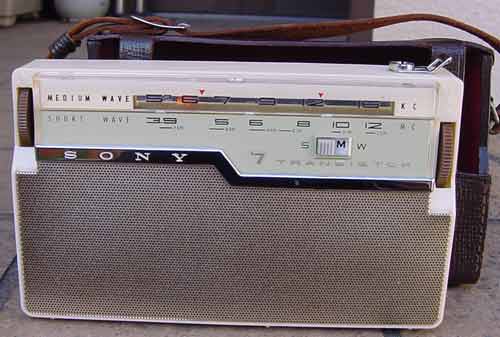

このラジオにはＴＲ−710Ｂ（３４年８月）という弟機種が有る。
710Ｂは定価 １１，５００円。

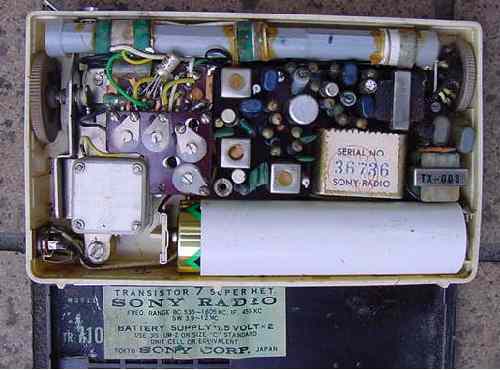

右端のＰＰ出力用が扁平タイプ。
後は段付きのキャンタイプ。
昭和３４年８月発売。
定価 １１，５００円。
修理済の裏側。
オリジナルの裏面。

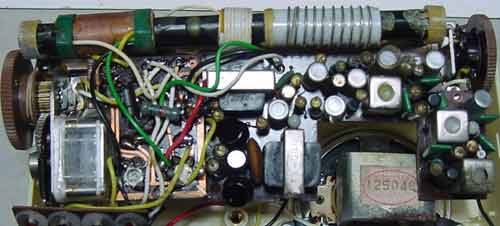

部品はオリジナルのまま。

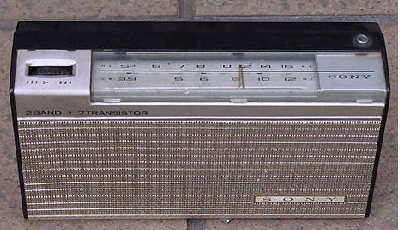

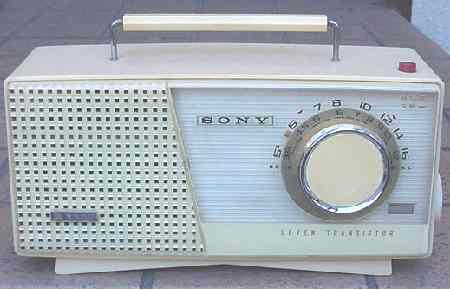

ソニーの２バンドホームラジオ 7石。
昭和３５年３月発売。 定価 １１，０００円。
ＢＣ 535〜1605Ｋｃ
ＳＷ 3.9〜12Ｍｃ
単一電池 ４本 無信号時 12ｍＡ。
回路図は電波科学３６年１月号。
なおＴＲ−712は３３年１２月発売。定価９，３００円。
（ＴＲ−712の回路図は電波科学３４年３月号）
昭和３４年４月発売。７石２バンド １０，８００円。
００６Ｐで動作、無歪出力５０ｍＷ。
回路図は電波実験３５年８月号にあり。
ナショナルにも同じ様なデザインのラジオがある。
何故か人気がある。

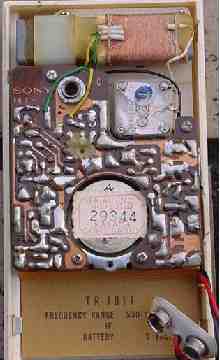

この機種は基板のパターン面がケースの裏側で
裏蓋をあけても部品の実装が見えない。
このラジオは色違いがあります。
昭和３６年７月発売。 定価 ９，３００円。
単２ ２本で動作、 無歪出力１３０ｍＷ。
３３年発売のＴＲ-７１０ ３４年発売ＴＲ−710Ｂの後継機と思われる。
あまり感度は期待できないらしい。
単２ ２本で動作。
４．５Ｖの特殊な電池を使用。
手のひらサイズ。
３６年１２月発売、定価7,300円。
無歪出力 ９０ｍＷ。
スピーカーはキャビネット前面と一体構造らしい、
スピーカーが壊れるとアウト。
ソニーのＲＦ増幅付き２バンド。
このラジオは３連のポリバリコンを使った短波付き。
３連のポリバリコンは珍しい。
高周波増幅 ダイオードミキサー回路でＳＮ比が良かったとのこと。
電波科学誌の昭和３５年７月号に広告あり、
昭和35年3月の発売。 定価 １３，９００円。
単２ ３本で動作。 無歪出力 １５０ｍＷ。
３連バリコン使用の２バンド。
昭和35年9月の発売。 定価 １３，０００円（ケース８００円を含む）。
単２ ３本で動作。 無歪出力 １５０ｍＷ。
どうもこれは当初輸出用だったらしい、３６年秋に国内向けへ。
また８１５Ｙ（短波６〜１８Ｍｃ）と言うモデルもあったとの事。

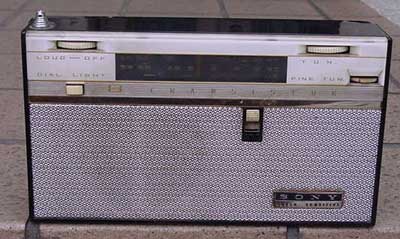

ＲＦ増幅つき２バンド８石スーパー。
３連バリコン使用の高級品、ロッドアンテナはねじ込み式。
回路図は電波実験増刊９ トランジスター回路図集にあり。
昭和３６年７月発売。 定価 １２，５００円。
単２ ３本で動作。 無歪出力 ２１０ｍＷ。
２バンド
昭和３８年２月の発売。 定価 ９，８００円。
単２ ３本で動作。 無歪出力 １８０ｍＷ。
８石２バンド。
昭和３８年発売、１２５００円。
昭和３８年６月の発売。 定価 １２，５００円。
単２ ３本で動作。 無歪出力 ２２０ｍＷ。

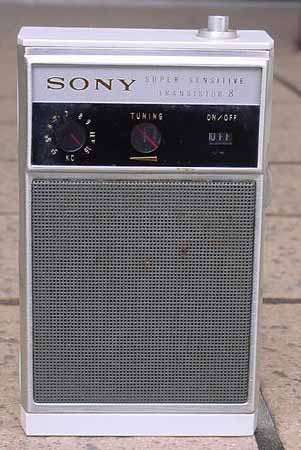

ソニーの８石トランジスターラジオ。
正面左下にはマークが付いていたらしい。
昭和３８年１１月の発売。 定価 ７，２００円。
００６Ｐで動作。 無歪出力 １２０ｍＷ。
１９６４年８月発売 ６，６００円。
皮ケースがついていて結構豪華。
チューニングメーターがついているのは当時としては珍しいと思われる。
006Ｐ 9Ｖ電池で動作。
１年前に発売になったＴＲ−817によく似たデザイン。
（ＴＲ−817は写真でしか見たこと無い）
３．９〜12ＭＣの短波と中波の２バンド９石。
チューニングメーター、ファインチューニングもついた本格派ラジオ。
昭和３７年７月の発売。 定価 １６，０００円。
単２ ４本で動作。 無歪出力 ３２０ｍＷ。
ソニーのラジオにしては珍しい、単2 ４本 6Ｖ電源のトランジスターラジオ。
短波帯の感度ＵＰの為か？。
昭和３９年発売の６石ラジオ。
表面の金色パネルが美しい、写真では上手く表現できないが。
不思議なことに型名がケース部分に無い。
電池のカバーに印刷されている。
発売年月日 1964-02-21 価格 \4,880。
１１（イレブン）シリーズのご先祖。
保守性は良くないので修理は大変。
110ＷＢは輸出向けと思われＦＭの受信帯域が異なる。
ＴＦＭ−110の受信帯域
| ＭＷ | ５３０〜１６０５Ｋｃ |
| ＦＭ | ７６〜９０Ｍｃ |
| ＳＷ | ３．９〜１２Ｍｃ |
ＴＦＭ−１１０にメーターをつけたもの。
これはベストセラーだったらしく、
中古市場でも結構見かける。
修理は大変。
小さな中に多くの機能を詰め込んだせいか。
定価１３８００円 （１９６７年６月発売）
同じデザインでステレオアダプターがある。
| ＭＷ | ５３０〜１６０５Ｋｃ |
| ＦＭ | ７６〜９０Ｍｃ |
| ＳＷ | ３．９〜１２Ｍｃ |
ＳＴＡ−110Ｆはステレオアダプター。
１１シリーズの受信機と組み合わせて使う。
この機種はＳＴＡ−110Ｆとなっているので、
ＴＦＭ−110Ｆと組み合わせて使うようだ．
そっくりのデザインでメーターつきのアダプターＳＴＡ−110がある。
これは型番からするとＴＦＭ−110と組み合わせるようだ。
定価９９００円（昭和３８年発売）
| ＢＣ | ５３０〜１６０５ＫＣ |
| ＦＭ | ７６〜９０ＭＣ |

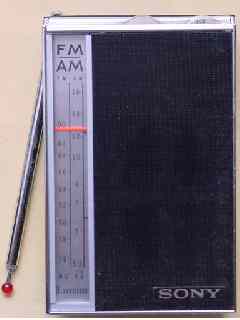

これは上記のＴＦＭ−825Ｊに良く似た機種。
もしかして後継機か？。
大きさも殆ど同じ。
ＫＨｚ表示なので、昭和４２年以降の製品。
本来はトランジスターラジオ博物館2に展示すべきと思うが。

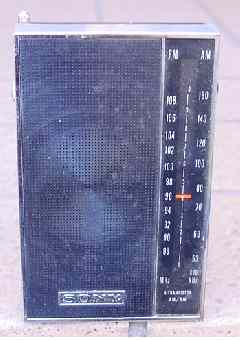

Ｗが付くのはアメリカ輸出用か？。
ＦＭ 87.5〜108ＭＨｚ
ＭＷ 530〜1605ＫＨｚ
3ＩＣ+7ＴＲ
1969年4月発売。
１５，５００円。
| ＭＷ | 530〜1605Kｃ |
| ＳＷ | 3.9〜10Mｃ |
| ＦＭ | 76〜90Mｃ |
1967年6月発売。
９，９００円
ＭＷ ５３０ＫＣ〜１６０５ＫＣ
ＦＭ ７６〜９０ＭＣ
ユニークなデザインの８石トランジスターラジオ、ゲルマニュームＴＲ（段付き丸カン）が使用されている。
電池は９Ｖの００６Ｐ。
５５００円（昭和４０年発売）

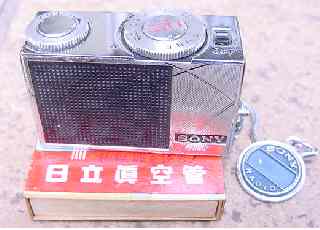

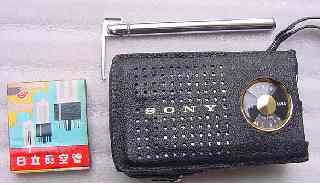

日立真空管の宣伝マッチの上に乗っているＩＣＲ−90
この他充電器が付属する。
非常に小型。
昭和３６年1月の発売。 定価 ９，８００円。
単1 ４本で動作。 無歪出力 ２８０ｍＷ。
ソニー最初のＯＴＬ出力機。
昭和35年12月の発売。 定価 ９，０００円。
００６Ｐで動作。 無歪出力 １２０ｍＷ。
詳細はＢＣＬラジオ博物館４をご覧ください。

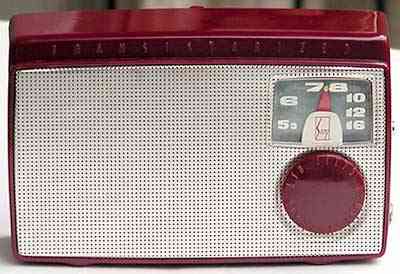

ソニーのＴＲ−5
外観はＴＲ−55（日本最初のＴＲラジオ）とほぼ同じです。
ツマミはオリジナルでは有りません。
これは残念ながら自分の持ち物ではありません。
アランさんのＴＲ−5です。
貴重な写真有難うございます。
オリジナルつまみつき。
ＴＲ-５５は昭和３０年９月発売、ＴＲ−5は昭和３１年４月発売。
定価 １８，９００円。
単３ ４本で動作、 無歪出力 １０ｍＷ。
ＴＲ-５５は淡緑色、ＴＲ−5は白 濃緑 あずき色の３種。
外観は殆ど同じ。
ポリバリコンを使った改良型ＴＲ−5があるらしい。

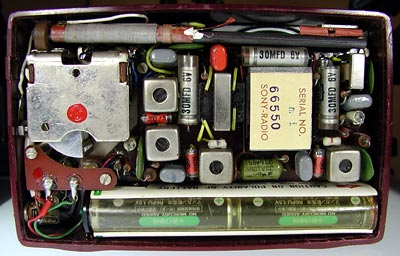

内部の部品配列。

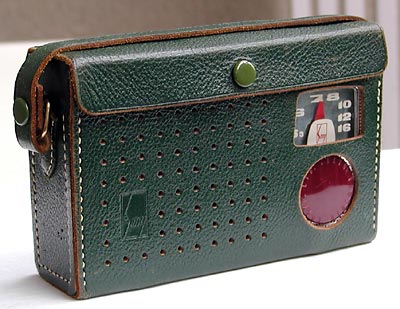

皮ケースの写真は初めてです、まさに素晴らしい。
（ＴＲ−5の写真流用禁止）
これは自分のものではありません。
同じ物を持っているのですが、自分のは行方不明。
アランさんがケースの修復をしたもの。
一部プラスチックがかけていたそうですが、
見事なものです。
単２ ４本

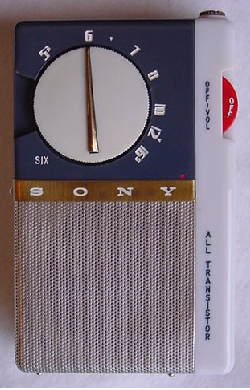

これはCraft-３さんのＴＲ−65
昭和３３年８月発売。 定価 ８，８００円。
006Ｐ 9Ｖ動作。、 無歪出力２５ｍＷ。

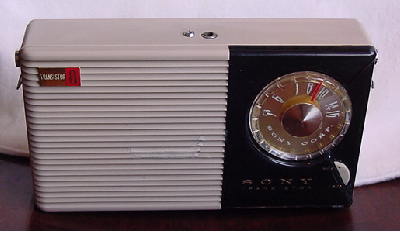

これもCraft-３さんのＴＲ−83。
スピーカーグリルの桟が欠けていたのを修復したとの事。
これは珍しい。
昭和３３年４月発売。 定価 １３，５００円。
単２ ３本で動作、 無歪出力 １２０ｍＷ。
中波 ５３５〜１，６０５Ｋｃ
短波 ２．５〜４．５Ｍｃ
単３ ４本で動作。
変則的２バンドラジオ。
短波の発振コイルは無く、中波の２倍の高調波を利用したようだ。
世界最初の短波付として電波科学３２年１２月号に紹介されている。
（最初の短波付トランジスタラジオが正しい表現かは不明）
昭和３２年９月発売 １３，８００円。
電波技術増刊号２に回路図あり、短波の感度は良くなかったと想像される。
片岡さんから写真提供いただきました。
