１）基本構想
１９９４年８月号のＡＷＣ（アンティック・ワイアレス・クラブ）会報に、筆者が発表したものを原型に組み立てました。
当時秋葉原で、全部品が５０００円以内で購入出来る事を目処に、設計したものです。
現在でも、比較的安価に作れるでしょう。安さを目標に計画しました。
その為
＊ＩＦＴはＴＲラジオ用を使って自作
＊ｍＴ管のトランスレスにする。真空管は １２ＢＥ６ １２ＢＡ６ １２ＡＶ６ ３０Ａ５ ３５Ｗ４
＊アンテナコイルと発振コイルは自作
＊バリコンはｍａｘ３４０ＰＦのポリバリコンを使用
＊受信周波数は５３５～１６０５ＫＨｚ
２）外観
シャーシに、プラスチックパネルをたて、バーニアダイアルを組み込んで、昔の０－Ｖ－１のイメージで作ることにしました。
３）回路の考え方
＊電源の接地方法は、フローティング・アース式。
＊全体の回路は、標準的ですが、検波段のＩＦＴは単同調とするなど簡略化。
＊同調表示にネオン管を使用。
ｍＴ管５球スーパー回路図

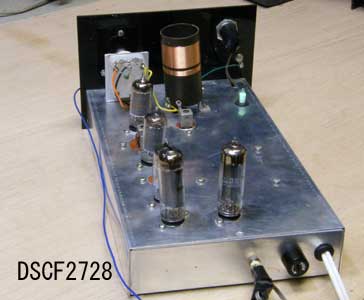

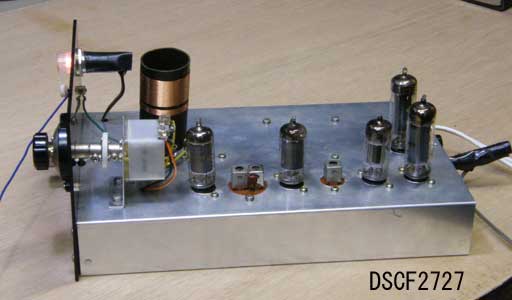

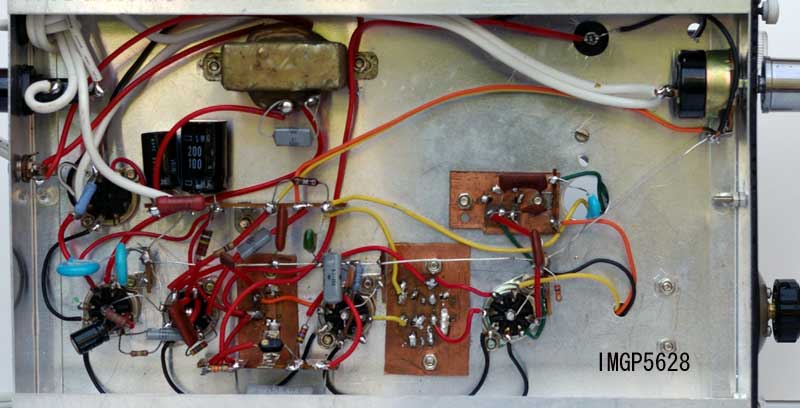

シャーシ内部の様子。
４）主な回路の説明
周波数変換回路
良く使われる回路です。
パディング・コンデンサーは固定です。
３３０ＰＦが無ければ、２個並列に接続してつくります。
多少の誤差は神経質になる必要はありません。
発振グリッドの結合コンデンサーは５０～１００ＰＦを使ってください。どちらも50Ｖ耐圧で大丈夫です。
発振回路のグリッドリークは２０ＫΩ。
検波回路

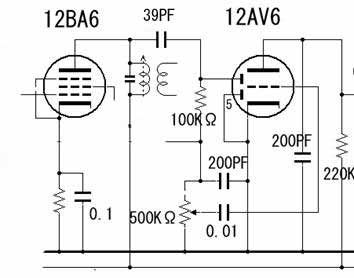

１２ＢＡ６のプレート負荷のみ同調回路があり、検波回路の接続が多少珍しいかもしれません。
ＩＦのフイルターも簡略化していますが。これで充分実用になります。
ＶＲはＡ型またはＤ型などを使用してください。
５００ＫΩが入手できない場合は、１００～１ＭΩでも大丈夫です。但しＢ型は使わないように。
ヒーターの接続順について
ハムの影響を受けやすい真空管を、アースに近い方に接続します。
まず１２ＡＶ６がアース側です。
さらに１２ＡＶ６は、４ピンをアースした方が良いと云われています。

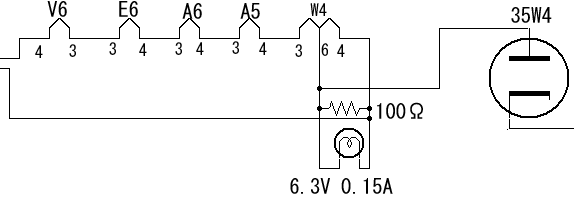

パイロットランプに並列に入れた１００Ωの抵抗は、ランプが断線するのを軽減すると共に、３５Ｗ４のプレート回路の突入電流防止抵抗も兼ねます。
勿論 真空管のヒーターやパイロットランプも、突入電流防止抵抗を兼ねています。
同調表示回路について

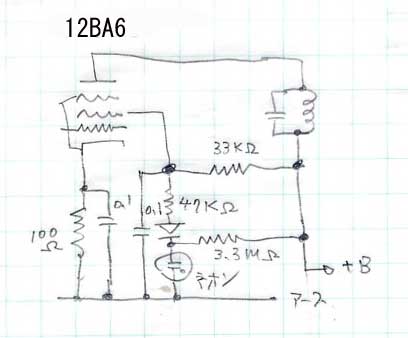

ＡＶＣ電圧の変動で、スクリーングリッド電流が大きく変動することを利用した、蛍光ネオン管利用の同調表示回路です。
１２ＢＡ６のスクリーングリッド給電に、３３KΩの抵抗が入れてあり、AVC電圧で電流が増減します。
これを応用して、蛍光ネオン管の輝度を変えて、同調表示に使います。
なお３３KΩの値は代表例です。
ネオン管の放電電圧にばらつきがありますので、増減して最適値にしてください。
なおダイオードと３．３MΩは、ネオン管のヒステリシス特性を軽減する為の回路です。
同調表示が不必要な場合は、スクリーングリッドをB電源に直結してください。
| 蛍光ネオンの輝度は受信する電波の強さに比例します | ||
 |
 |
 |
| 離調時 | 電波が弱い | 電波が強い |
５）製作データ
ごく標準的な５球スーパーです。結構実用的に動作します。
感度も素晴しいです、メーカー製に遜色ありません。しかし選択度は多少悪いです。
現在、５球スーパーを製作する時、入手に困るのは２連バリコンです。
入手できたバリコンにあわせて、コイルを作るのが合理的です。
今回は、最大容量３４０POFのポリバリコンを利用します。
コイルは自作しました。
最近では、アサヒ通信製の５球スーパーコイルが使えますので、利用すると良いでしょう。
計画当時は、このような製品は販売されていなかったので、自作しました。
中波放送を受信する場合、５３５～１６０５ＫＨｚを受信します。
バリコンの容量可変範囲は周波数の変化量の二乗（余裕を見て１０倍程度の変化範囲）が必要です。
真空管ラジオの場合、配線の浮遊容量が、ＴＲラジオに比べ大きいので、最低でも、最大容量２８０ＰＦ程度のものを、選んだ方が無難です。
使用するバリコンの容量によって、コイルの常数が異なります。それぞれについて計算してみます。
仮定条件がありますが、難しいことは省略して、ラジオ技術教科書を参考に計算したものを、下記に示します。
自分で自作を考えている方は、参考にしてください。
浮遊容量と両端のカバー範囲に、余裕を持たせて計算して有りあす。
バリコン ＡＮＴコイル ＯＳＣコイル パディング トリマ
４３０ＰＦ ２１０μＨ １２０μＨ ４２６ｐＦ １１ｐＦ
３３０ＰＦ ２７０μＨ １５４μＨ ３３０ｐＦ ８ｐＦ
２８０ＰＦ ３１０μＨ １７７μＨ ２９０ｐＦ ７ｐＦ
①ＡＮＴコイルの作り方

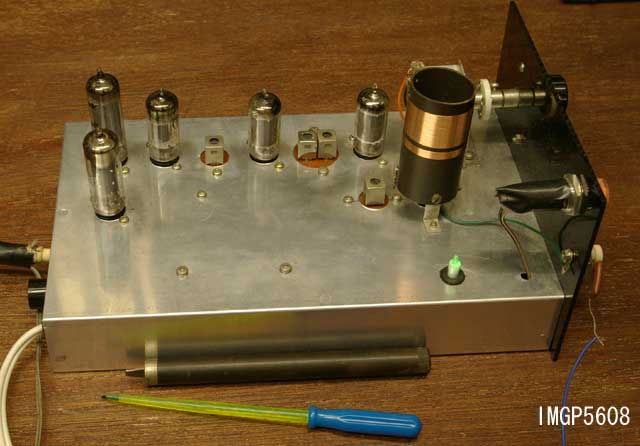

直径３２ｍｍのボビンに巻きます。ベークボビンは現在でも入手可能ですが、意外と高価です。
フイルムケースやアクリルパイプなどを利用しても良いでしょう。

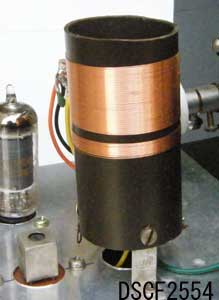

写真のボビンは、細い雨どい用の塩ビパイプを使いました。茶色でベークライトに似た雰囲気なのが好都合です。
２７０μＨのコイルは、０．１６ｍｍのホルマル線を９７回巻きます。
これが同調コイル、Ｌ２になります（コイルの上側の端子が１２ＢＥ６のＧ３につながる）。
アンテナコイルＬ１は、Ｌ２のアース（ＡＶＣに接続された方）側から２～３ｍｍ離して、２０回巻きます。
②ＯＳＣコイルの作り方
ＡＮＴコイルと同じベークボビンに巻く方法も有りますが、ＴＲラジオ用のＯＳＣコイルを利用して、巻き直した方が楽です。
何しろコア入りなので、簡単にＬの調整が出来ます。この為パディングコンデンサーも、３３０ｐＦの固定が使えます。
コアのキャップを取り外し、巻いてある線を解きます。
ボビンだけにして、新たに巻きます。
巻線は０．１ｍｍのウレタン線を使います。
巻数は８０回です。
別の容量のバリコンを使う場合は下記の表を参考にしてください。
コアを動かすことで、インダクタンスは大きく変わります。
巻数 最小 最大
７０回 ９０μＨ １２５μＨ
８０回 １１０μＨ １８５μＨ
９０回 １５５μＨ ２４０μＨ
巻数とインダクタンスの関係は、目安程度です。コアの材質や形状で異なります。
なお、カソードタップは、アース側から１０％のところから出します。
発振コイルのＱを心配される方もいると思いますが、問題は全く有りません。
③ＩＦＴの作り方

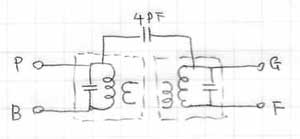

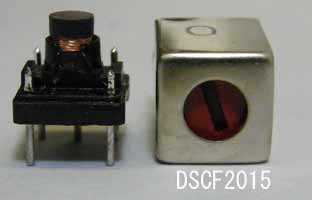

真空管用のＩＦＴは、電磁結合の複同調です。これを自作すると大変なので、ＴＲ用を２個１組で使い、静電結合の複同調としました。
使うＴＲ用のＩＦＴは、４５５ＫＨｚ用であれば、どれでも大丈夫です。
結合用のＣは、手持ちの関係で、５００Ｖ耐圧の２ｐＦを２個使いました。
浮遊容量が有るので実際の結合容量はもう少し多いと思われます。
 |
≒ |  |
検波段は２極管検波で、Ｑが落ちることもあり、単同調としました。
勿論、初段用と同じ複同調にしても良く、その場合、結合容量は増やす必要があります。
最適容量は、実験で確認してください。

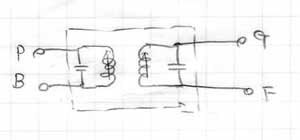

またＴＲラジオの検波段用黒コアのＩＦＴを、そのまま使い、１次コイルを１２ＢＡ６のプレート負荷に、２次コイルを１２ＡＶ６の２極管のプレートに接続する方法もあります。
この方が検波出力は多いが、コイル間の耐電圧が心配なので、使いませんでした。
電池管などで電圧が低い場合は、試してみる価値があります。
６）調整
６－１）ＳＳＧ（標準信号発生器） ＳＧ・ＴＯ（テストオシレーター）などの測定器を使う方法
まずアンテナ端子にＳＳＧの出力を接続します。直結するのではなく、２５０PFか数百オーム程度の抵抗を間に入れて接続します。
ＳＳＧのアース端子はアース端子（この受信機の場合はフローティングアースですから、シャーシがアース端子）に接続してください。
シャーシ内部のアース母線やバリコンなどのアースに接続してはいけません。
ＳＳＧ（またはＳＧ ＴＯなど）は４００Ｈｚなどの低周波信号で変調された高周波信号を使ってください。

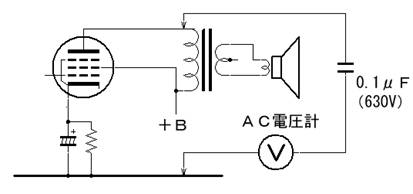

テスターを交流電圧計にし、途中に０．１μＦ程度のコンデンサーで直流を切って図のように接続します。
なおテスターの「ＯＵＴ」端子にはこの０．１μＦが内蔵されています。
①IFTの調整
４５５ＫＨｚの信号を入れ、テスターの振れが最大になるように、ＩＦＴのコアを調整します。
このスーパーの場合、調整は３箇所です。コアの調整順番は特にありません、任意です。
②受信範囲を決める
次に、テストオシレーターで５２０ＫＨｚを発振させます。
この信号が、バリコンの羽根が最も入ったところで、受信できるように、ＯＳＣのコアを調整します。
ここで高調波に合わせぬよう、注意が必要です。
さらに、バリコンの羽根を抜いたところで、１６８０ＫＨｚ程度まで受信できるよう、ＯＳＣのトリマを調整します。
相互に影響しますので、２～３回繰り返してください。
③トラッキング調整
ここまでで、受信範囲の設定が終わりました。次にトラッキング調整を行います。
７００ＫＨｚ付近（６００～７００ＫＨｚで放送の無いところ）を発振させ、出力が最大になるようにＡＮＴコイルの調整をします。
これには、調整棒を使うと便利です。
コア側を、コイルに入れた時、に出力が大きくなれば巻数不足。
真鍮側を入れた時に、音が大きくなれば、巻数が多すぎる事を意味します。
コイルを解くのは比較的簡単ですが、巻き足すのは面倒です。こんな時は、ＴＲラジオのバーアンテナの破片を、コイルに入れれば、巻き足すのと同じ効果があります。
その後、１４００ＫＨｚ付近を発振させ、出力が大きくなるように、同調コイル側のトリマを調整します。
６－２）ＳＳＧなどの測定器を使わない調整法
アナログテスターのみを使った調整方法です。
放送電波のみを使用しますので、ピークを検出する工夫が必要です。
放送は音声信号で変調されていますが、常にレベルが変動しますので、ピークの検出は困難です。
したがって、出力音の大きさを目安にする方法は使えません。
ＡＶＣ電圧の大きさを測定する方法で行います。
実際は、中間周波増幅管のカソード電圧を測定する方法で代用します。
カソードに、テスターのプラスを、アース母線にマイナスを接続して、電圧が最も低くなるところが最良点です。
①ＩＦＴの調整
４５５ＫＨｚの発振器があれば簡単ですが、無い場合は検波段のＩＦＴを基準にして、
２個組のＩＦＴの調整のみ行います。
アンテナ端子に、２ｍ程度のビニール線を接続します。
放送を受信し、カソードの電圧が下がるように、２個とも、ほんの少しコアを調整します。
回しすぎると、トラブル発生時、収拾がつかなくなるので、半回転程度でやめておいたほうが無難でしょう。
２個組のそれぞれを、最高感度に調整すると、検波段のＩＦＴと、同じ周波数に合致する事になります。
元々、ＴＲラジオのＩＦ用に作られていますので、４５５KHｚピッタリとはゆかなくとも、近い周波数になります。
電波が強すぎると、ピークが判り難いので、その時は、少し弱い放送を選んでください。
如何しても、４５５ＫＨｚに合わせたい方は、10章の「簡単に自作できる４５５ＫＨｚ発振器」を利用ください。
②受信周波数範囲の合わせ方
発振器が無いと、厳密にあわせるのは根気がいる作業です。
実用的には次のようにしたら良いでしょう。
バリコンの羽根が、入りきったところを０とすると、この位置で５２０ＫＨｚになるように調整します。
調整は、発振コイルのコアを回す事で、簡単に合わせられます。
上の方の周波数は、余裕があったので、トリマを調整して１６８０ＫＨｚにしました。
この様にした場合の、東京におけるダイアル目盛りは、下記のようになりました。
目盛り(100) 周波数
１８ ５９４ＫＨｚ （ＮＨＫ1）
３２ ６９３ＫＨｚ （ＮＨＫ２）
４４ ８１０ＫＨｚ
５６．５ ９５４ＫＨｚ （ＴＢＳ）
６７．５ １１３４ＫＨｚ （文化放送）
７４ １２４４ＫＨｚ （日本放送）
８４ １４２２ＫＨｚ （ＪＯＲＦラジオ日本）
測定器が無い場合は、放送を受信しながら、５３５～１６０５ＫＨｚの範囲に調整してください。
例えば、東京では目盛り１８のところでＮＨＫ1が、８４の部分でＪＯＲＦが入るようにコアとトリマを調整すれば良いでしょう。
③トラッキング調整
常用するアンテナを接続し、ＪＯＡＫ（５９４ＫＨｚ）を受信して、最高感度になるように、ＡＮＴコイルの調整をします。
これは、測定器を使う調整方法と、同じようにします。
高い方は、ＪＯＲＦ（地方の方は、受信できる高い周波数の放送局）を受信し、上記と同じように、トリマを調整します。
これで、調整は終わりです。
７）トラブルが発生した時の為に
各部分の電圧を測定した結果を記載しておきます。
組み立てて、トラブルが発生した時に比較すると、原因の追究に役立ちます。
整流管のカソード：１０８Ｖ
出力管のプレート電圧：９６V
出力管スクリーングリッド電圧：９４Ｖ
同上 カソード電圧：５．５V
１２AV6プレート電圧：５５V
１２ＢＡ６スクリーングリッド電圧：６３V（滅灯 離調時）⇔７３V（点灯 同調時）
１２ＢＡ６カソード電圧：０．１２V（同調時） ０．５V（離調時）
| トランスレス・ラジオは回路が電灯線に直結されています。 不注意で感電したり、漏電遮断器を働かせて、家中停電になる恐れがあります。 安全には充分注意してください。 |
