真空管のベースピンの番号

真空管のピンは番号をつけて呼びます。

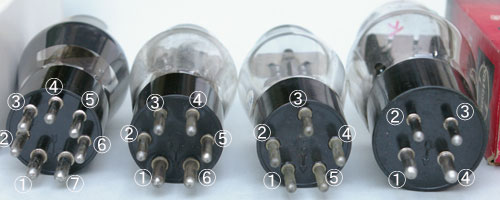

ＳＴ管の場合、太いヒーターピンのうち、左側のピンを1として、順次時計回りに番号をつけます。
５本足のＵＹの場合ピンの太さは同じですが、基本的には同じ考え方です。
このような番号のつけ方は昭和１０年代後半から日本では普及したようです。
それ以前はＨ　Ｆ　Ｐ　Ｇのような記号や、番号方式でも反時計回りにつけられていた時代があります。

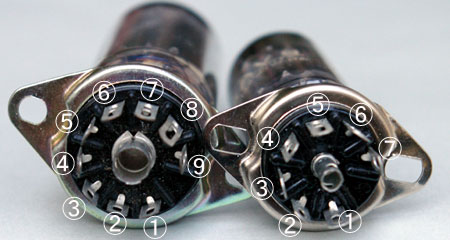

ｍＴ管のピン番号
ｍＴ管の場合ピンの間隔が広い部分があります、広い部分の左側のピンが�@になります。



オクタルベース（ＧＴ管　メタル管　Ｇ管）　ロクタルベース（ロクタル管）

ＧＴ管やメタル管で使われているオクタルベースの球は中央にキーがあり、ここに突起があります。
突起の左側のピンが�@になります、あとは順次時計回りで番号をつけます。
ロクタル管の場合も基本的には同じです。

余談
昭和初期の真空管のピン番号のつけ方は現在と異なった表示があります、古い書籍を参考にする時は注意してください。
番号のつけ方が反時計回りで、１番ピンの位置も現在と異なっていました（例えばＵＹの場合現在の�Bピンが1、�Cピンが5になる）。
誠文堂新光社発行　初歩のラジオ組み立て（昭和１３年４月初版）
