組み立て図（作成中）

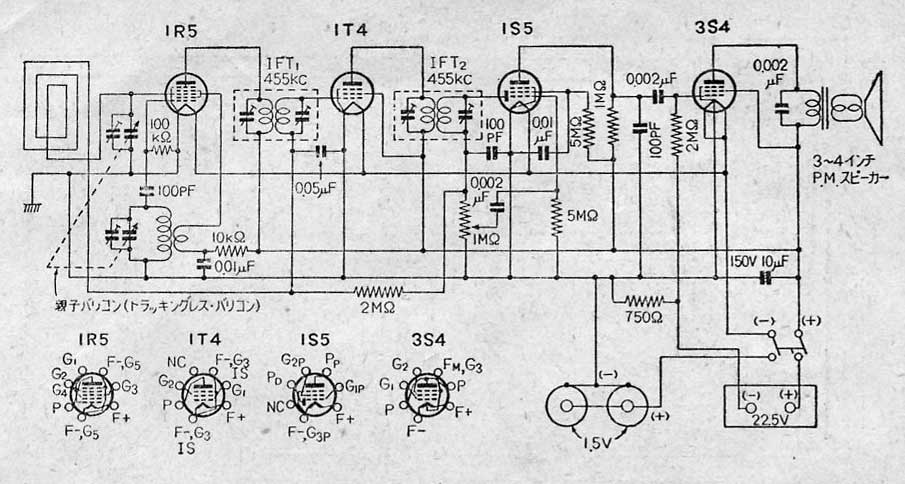

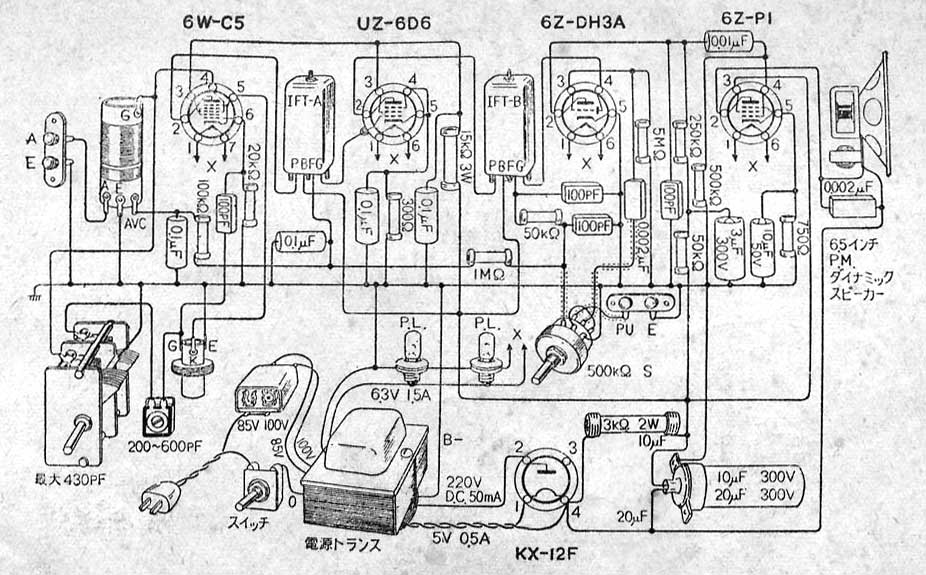

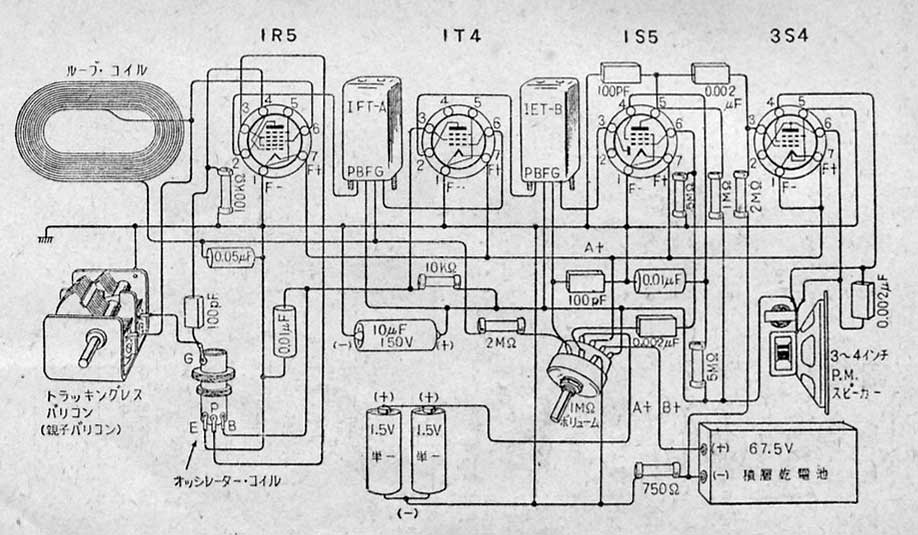

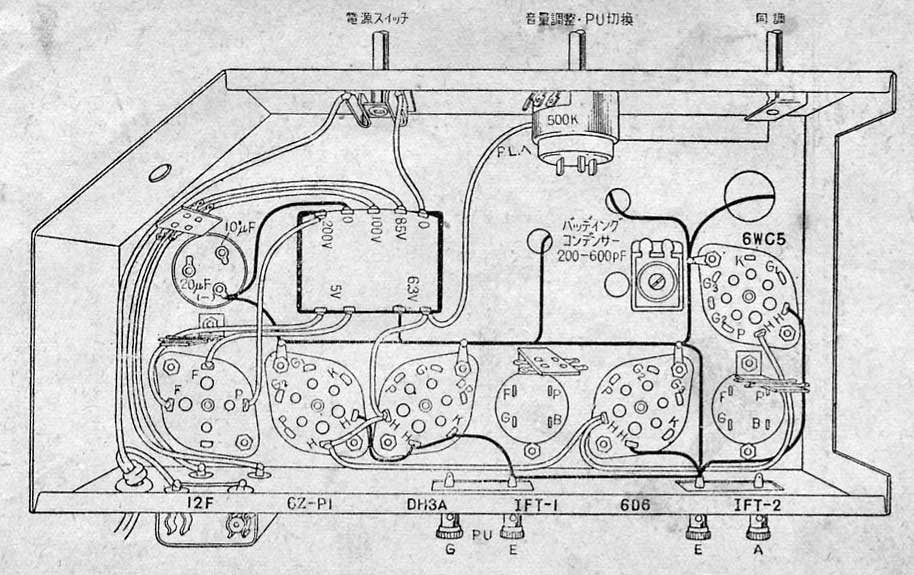

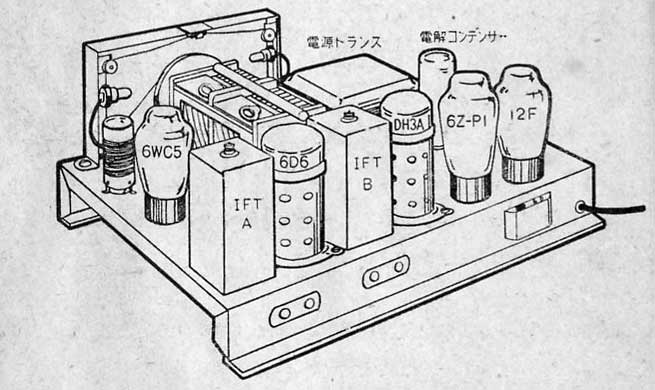

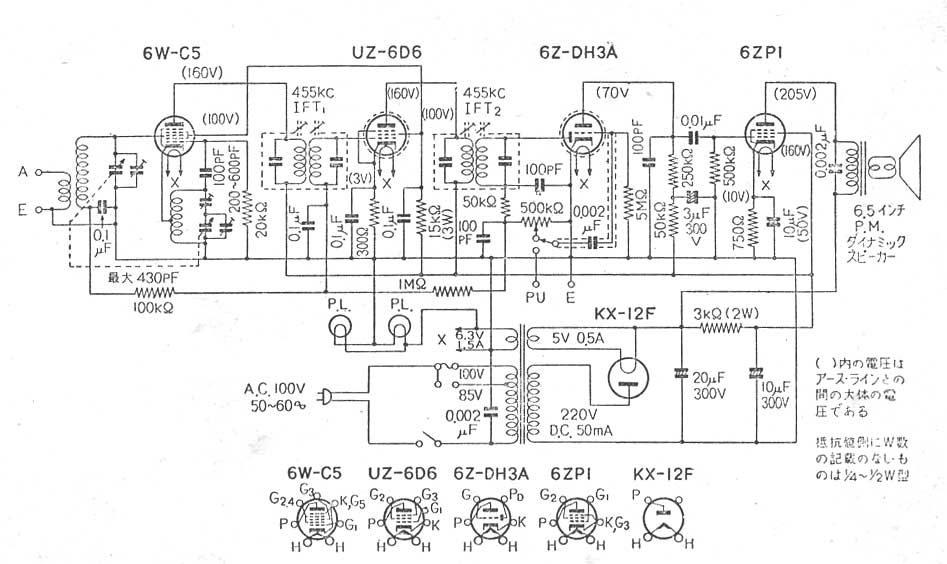

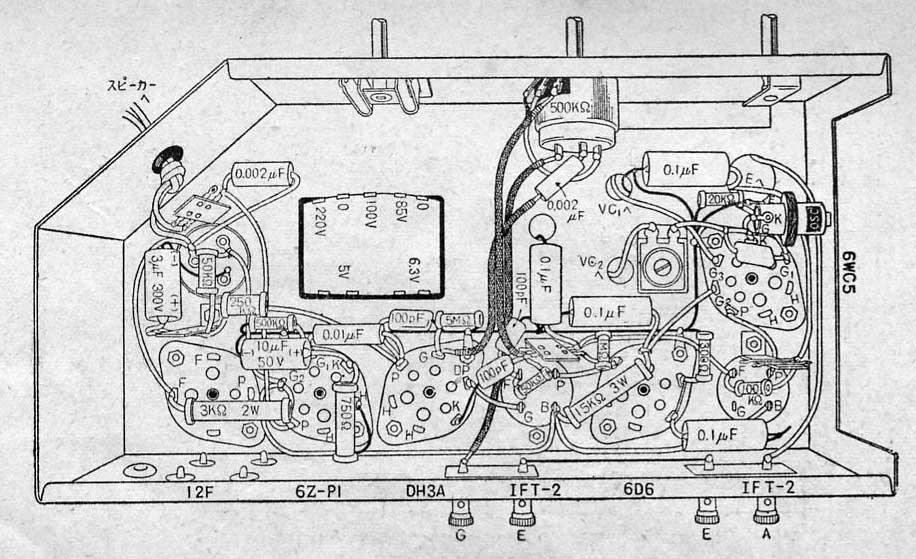

ＳＴ管　５球スーパーの配線図と実体図

この作成例は昭和２８年頃のもので、
実際組み立てる場合はもう少し部品を省略しても大丈夫です。

①６ＺＤＨ３Ａのシールドケースは不要。
②６ＷＣ５のＧ3に100ＫΩと0.1μＦを使ってＡＶＣをかけてありますが、
この部品は省略してＩＦＴＡのＡＶＣと直結して大丈夫です。
③ＰＵ端子が設けてありますが、この回路ではラジオ放送が混入して実用上は問題があります。
