同調回路はコイルとコンデンサーの組み合わせで出来ています。
この回路に高周波電圧 Ｅが加わると回路に電流 Ｉが流れます。
普通 同調回路はコイルとバリコンで組み立てられていますが、実際のコイルの巻線には抵抗が有ります。
バリコンにも損失があり、コイルにも直流抵抗の他に高周波損失があるので、これを総合してＲとします。
ここでＺは回路のインピーダンスです。
ωは角周波数で、ｆ を周波数とすると、ω＝２πｆ になります。
ここで言うＲは抵抗ですが、単なる直流抵抗ではありません、その周波数での実効抵抗で、高周波損失を含んだ値です。
高周波損失は下記のようなものの合計になります。
①導体の抵抗（これがいわゆる直流抵抗）
②表皮作用による抵抗の増加
③シールドケースなど近接した金属体の影響による抵抗の増加。
④巻き枠 被覆に用いられた誘電体による抵抗の増加。
⑤バリコンの高周波損失による抵抗

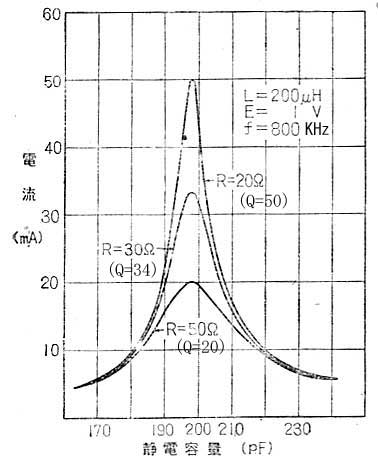

この回路に高周波電圧を加えると、
回路の抵抗が低いほど流れる電流が多いことがわかります。
この電流が多いほど、同調回路に発生する電圧が高く、選択度も高いことを意味します。
同調回路の良さはコイルとコンデンサ-（バリコン）の総合的結果ですが、実際はコイルの良さで決まります。
これはバリコンのＲに比べ、コイルのＲが圧倒的に大きいからです。
コイルやコンデンサーの 良さを表すものにＱが使われます。
コイルの場合 Ｑ＝２πｆ Ｌ/Ｒ （ここでＲは高周波数における抵抗分）
コンデンサーの場合 Ｑ＝1／２πｆ ＣＲ
ラジオに使われる並四コイルや５球スーパーのアンテナコイルのＱは６０～１００くらいです。
バリコンのＱは２，０００程度。
この為 同調回路のよさは殆どの場合コイルのよさで左右されます。
保管状態が悪いと並四や高１コイルもＱが３０～４０位に落ちていることがあります、
さらにバリコンも、Ｑが１００近くに落ちる事があります、こうなると受信機の性能が落ちて、使用に耐えないくらいになります。
ＱはＱメーターで測定することが出来ます。
