並４や４ペン（高1）に良く使われたスピーカーです。

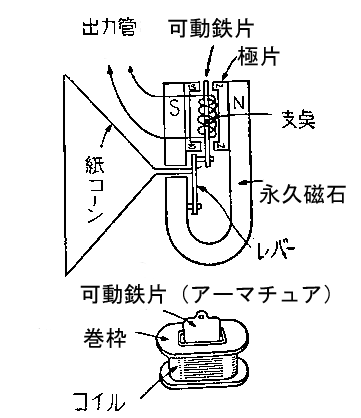

馬蹄型の永久磁石に組み込まれた可動鉄片（アーマチュアとよぶ）の回りにコイルが沢山巻かれています。
コイルに電流を流し、この鉄片を振動させて音を出す仕掛けです。
１２Ａなど２５０ｍＷ程度の小さな出力で充分な音量が得られます。
０．０８ｍφ程度の細いエナメル線が５０００回程度巻かれていて、インピーダンスも１０ＫΩ程度で出力管に直接負荷できます。
昭和初期に使われたラッパ型スピーカーに比べれば低音が出ますが、ダイナミックスピーカーに比べれば低音の出ない貧弱な音です。
しかし これぞラジオと言う懐かしい音がします。
製品としてメーカー製ラジオに使われたのは昭和２５年頃までです。
その後も安価と言う特長で有線放送のスピーカーなどに使われていました。
２６Ｂクラスの微小な出力（数十ｍＷ）でもこのスピーカーが使えます。
４７Ｂや６Ｚ−Ｐ１に使った例も多いです。
可動鉄片はアーマチュアと呼ばれています。
コイルに流れる音声電流でこのアーマチュアを振動させます。
この振動をコーンに伝えて音声に変換する仕掛けです。
製品は０．０７か０．０８ｍｍφ程度のエナメル線が５０００回程度巻かれています、直流抵抗は1ＫΩ程度です。
断線した場合、オリジナルの太さでは切れやすいです、0.1ｍｍφのウレタン線を巻枠一杯に巻いてください。
線材が太いので３５００回程度しか巻けませんが、実用的に使えます。
器用な方は０．０７か０．０８ｍｍφで挑戦してください。
元々は鉄フレームでしたが、戦時中に厚紙製に変更されました。
製造後半世紀以上経過しているので、磁力が弱っているものがあります。
この回復は難しいです。
コイルの断線はコイルを巻きかえることで修理できます。
