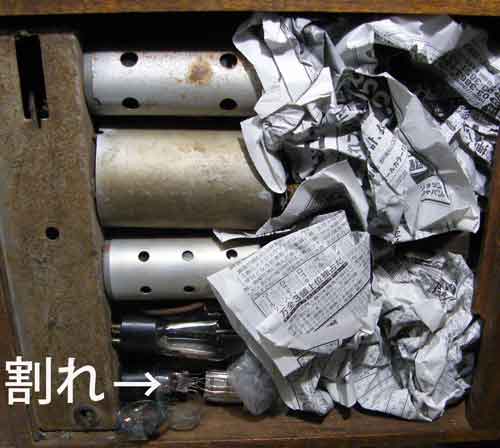

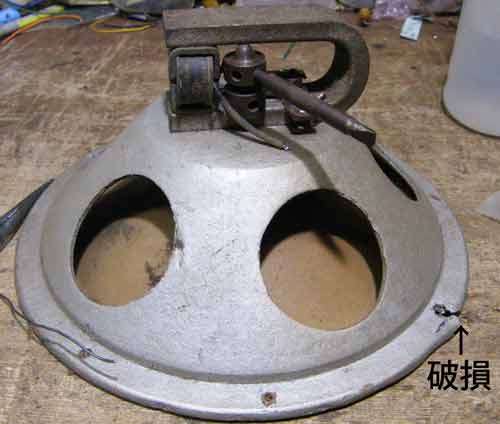

更に 新聞紙を取り去ると スピーカーが外れています、どうも２箇所しか固定されずにいたのに、
一つが 穴の部分が破損していて 固定されていなかったようです。
なにか悪い予感です。

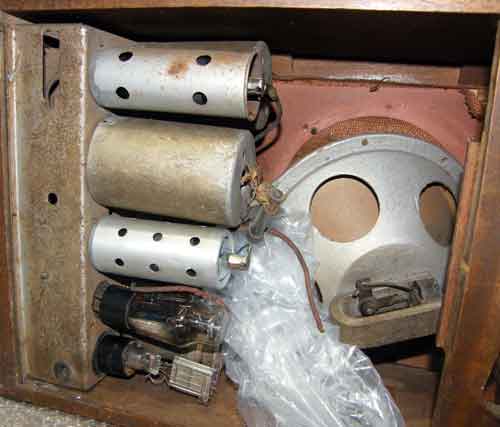

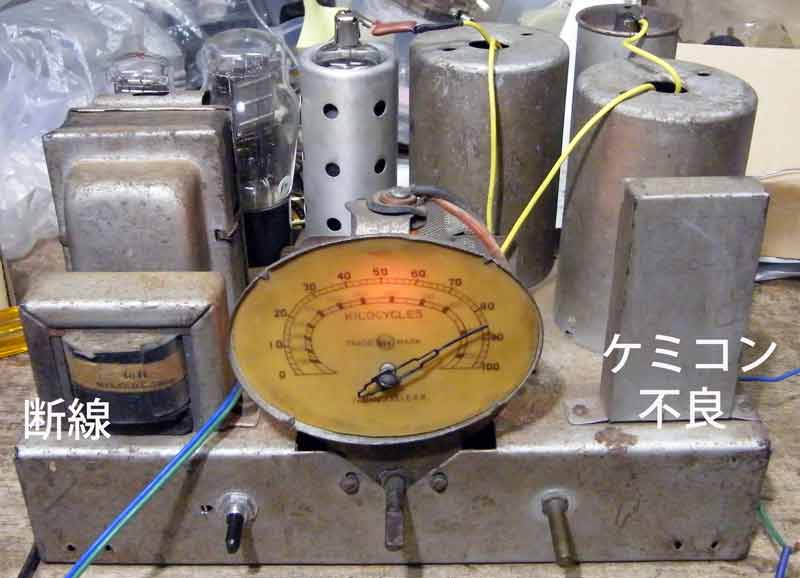

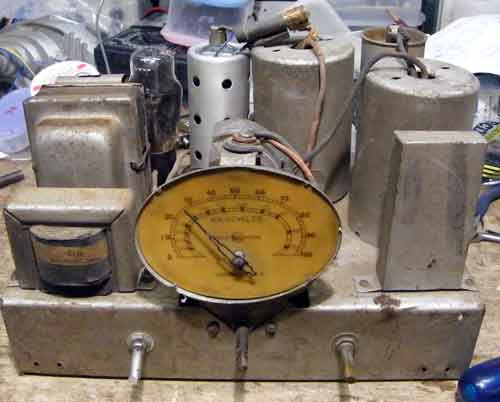

箱から出したところです。
向かって左側は４０Ｈのチョーク、右側は６＋４ μＦの電解コンデンサー。
元々は ２４Ｂ ２４Ｂ ４７Ｂ １２Ｆだったはずですが、
５８ ５７ ５６（４７Ｂ代用） １２Ｆに改造されている。
当時の雑誌などで４７Ｂが入手出来ない場合の緊急代用品として５６が使えると紹介されていたので利用したのでしょう。
ただ不思議なのは ４７Ｂの部分のソケットが交換されていることです。
ここはＵＹなので 交換しなくても良いはずなのに？？。
５８ ５７の所は当然ＵＺに交換されている。

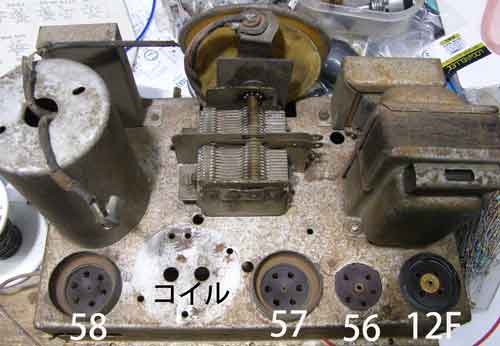

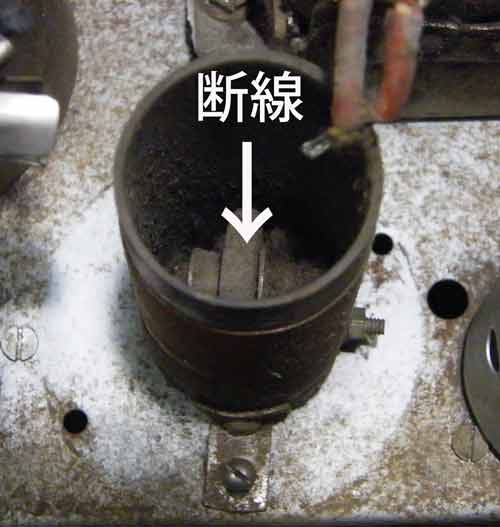

上のシャーシは検波コイルのシールドとコイルそのものを外したところです。

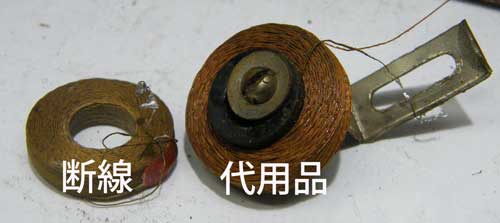

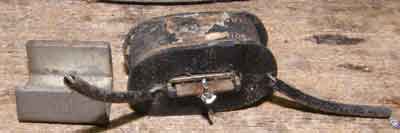

ハネカム巻の１次側が断線しています。
この部分が断線したのは初めて見ました。
実は このコイルの修理に１．５日位かかりました。
何度組み込んだり 取り外したり試行錯誤をしました。
なんとか 無事修理出来ました。

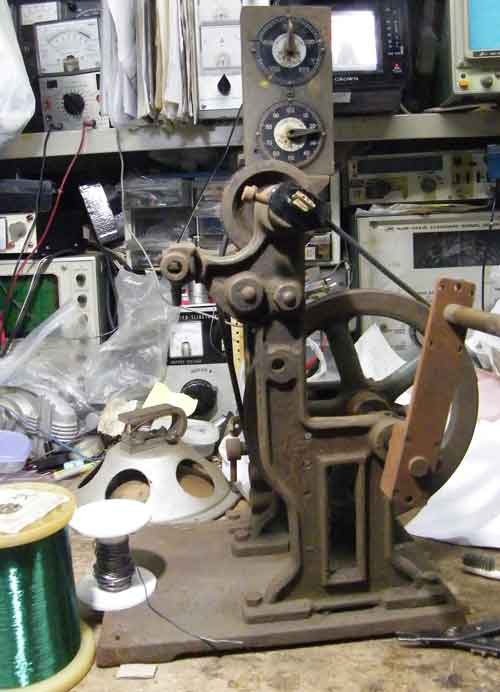

なおコイルの容量は断線していて 測定できませんが 一般的に３．５ｍＨくらいがおおいので
大きめのＲＦＣを解いて ちょうど３．５ｍＨくらいにして流用しました。

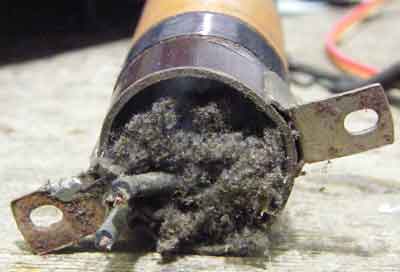

コイルの底はゴミが一杯詰まっていました、これが湿気をよんで断線したのかも。

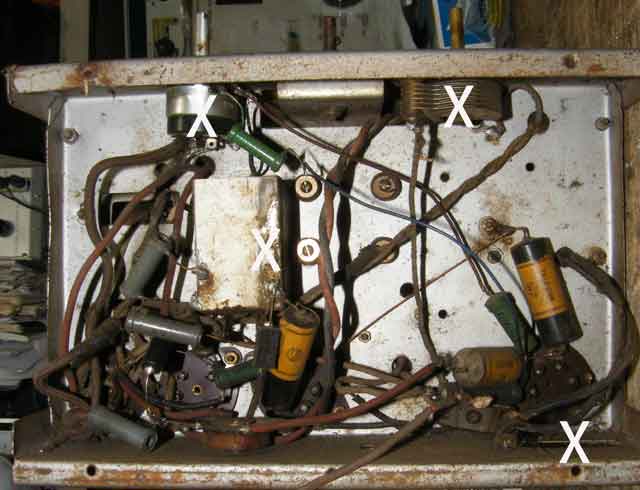

修理前のシャーシ内部です。

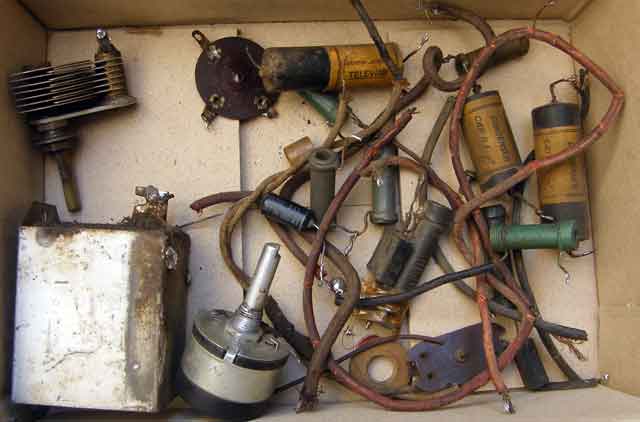

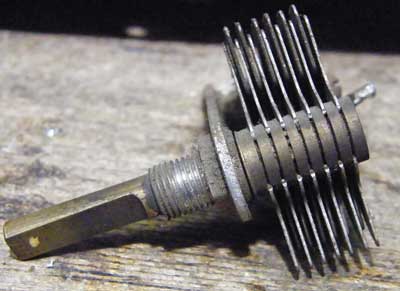

ＶＲが使えないのは予想していましたが ミゼット（再生）バリコンまで使えませんでした。
工作精度が悪いらしく 軸がガタガタで 羽根が時々ショートするのです。

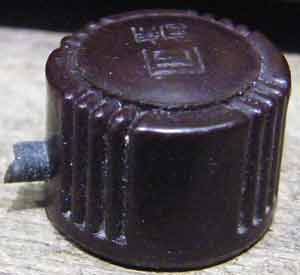

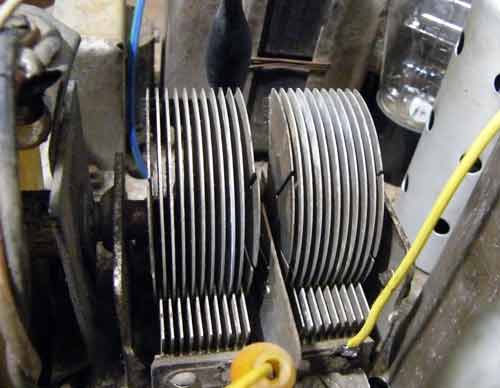

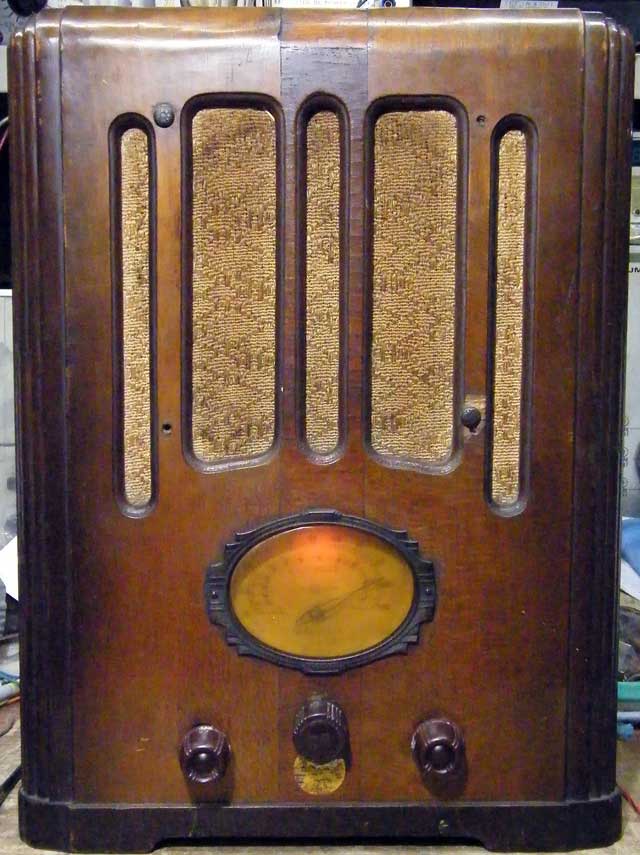

最後にツマミをつけようとしたのですが、中央の同調ツマミが固定できません。
ネジを締めてゆくと何やら円筒状のものが出てくるのです。
