Ju90 1/50 木林会員
|
| |
 |
|

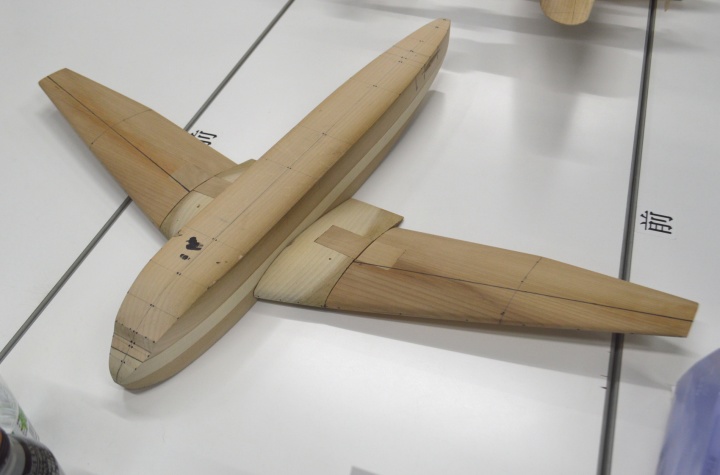

ユンカースJu90を作っていますが、主翼は特殊な作りで内翼はちょっとした下反角があり、外翼は6.5度の上反角がありますが、内翼は少し下がり気味なので、全体に上反角はあってもちょっと下がり気味に感じられる主翼です。 (イラスト参照)
|

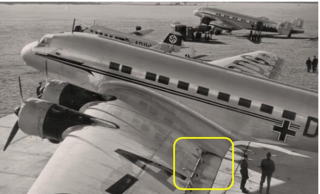

外翼の後縁部は(分離して)二重翼になっており、外翼の断面では後縁は絞られている為、そこに内翼が重なると段違いになり変な溝が出来ます。 (写真参照)
また上反角6.5度の外翼には３度の捻じり下げがあるので、アライメントをしっかり出そうとすると結構大変です。 その際に役立ったのが以前に北原さんから頂いたバイスがガッチリ固定してくれるので、大型機の制作には便利で役立ちました。 その甲斐もあり修正を加えてアライメントを出すことが出来ました。
胴体の内部はある程度フライス盤で削り空にしており、後は手彫りで慎重に仕上げます |
|
|
