ユンカース Ju-90 (図面)   1/50   木林会員


『ちょっと皆さん、興味のある方々図面の周りにお集まり下さい・・・・。 JU-90の図面を描いておりますが、細かい所を描いていると色々と障害にぶち当たります。』


小林会員
五分ほどの収録ですが皆さんとの遣り取りと、図面を介してのご説明なので、私の読解力と文章力では文字に表わせませんが、写真の下に内容を要約しました。


 小林会員 解説の内容です。
@ 主翼内側部と動翼のある外側との翼の断面と繋がりが図面からでは判らない。
   様々な写真から分析をして図面に落とし込んでいる。
A エンジンカウリングとナセル部分の主翼との組み合わせ方について。
B 不明な箇所は車輪部で、良い写真がなく難儀している。
C 図面を描くに際しては緑内障が障害となって大変苦労をしているが、
   白根さんに教えて頂いた大きな拡大鏡を用いて対処している。

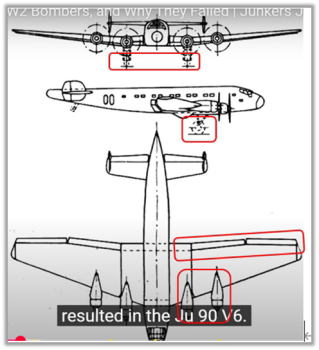

説明箇所は三面図に赤枠で示します。
