ここではツールの各入力画面をそれぞれ表示し簡単に説明します。なお入力のながれについては入力手順説明を参照してください。

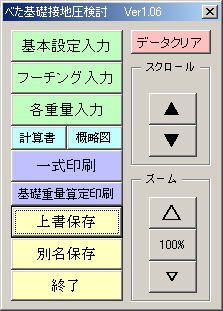

図1がツール起動時のメインメニューです。

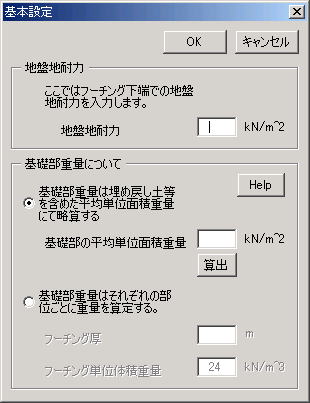

図2　メインメニューの[基本設定入力]ボタンにより表示されるデータ入力画面です。ここで地耐力、基礎重量算出方法を指定します。ここで入力する地盤地耐力は別ツール「これ簡単！地盤地耐力検討」にて算出することができます。

図1

図2

図3

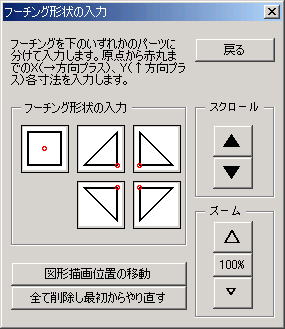

図3　図2の[フーチング入力]ボタンにより表示されるメニューでフーチングを四角形と三角形に分割して繰り返して入力します。

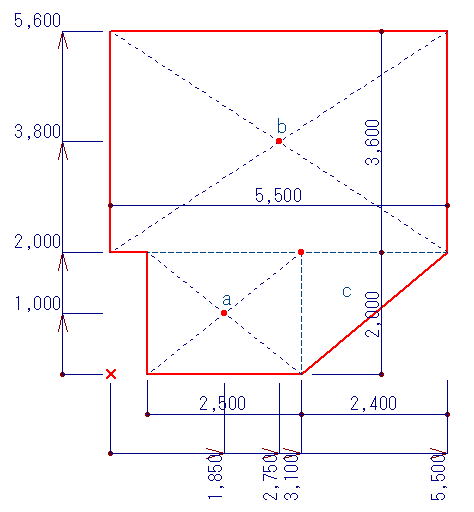

図4　図3メニューにて図4のフーチングを入力する様子を順を追って説明します。

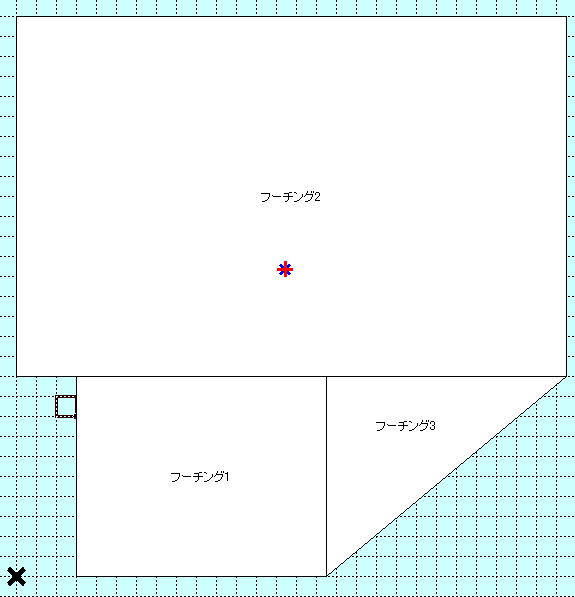

図4のサンプル例の入力ができました。メインメニューの[計算書]ボタンにて各部のサイズの確認をすることができます重量入力については入力手順説明を参照してください。

図4

図5

図5　図3　ａ部分を入力する様子です。なおこれ例では原点はフーチング形状の左下を原点としてます原点はどこでも構わないのですがマイナス数値の入力を避ける為に左下を原点とするのが一番良いと思います。

図6

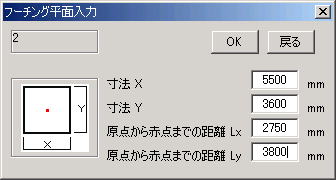

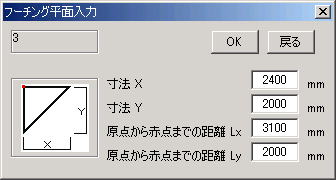

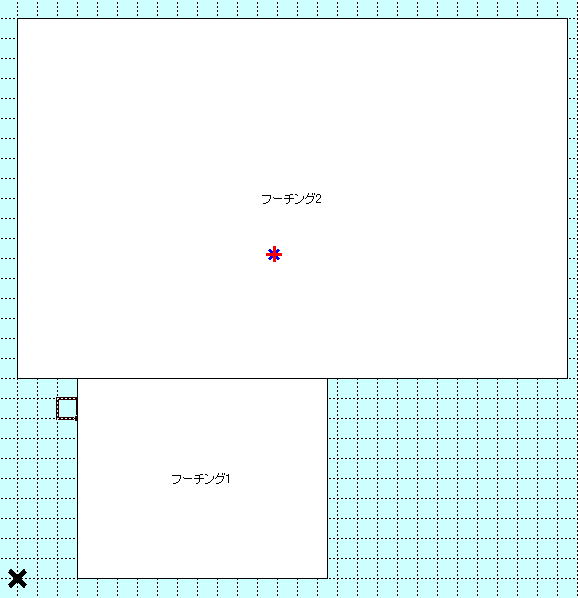

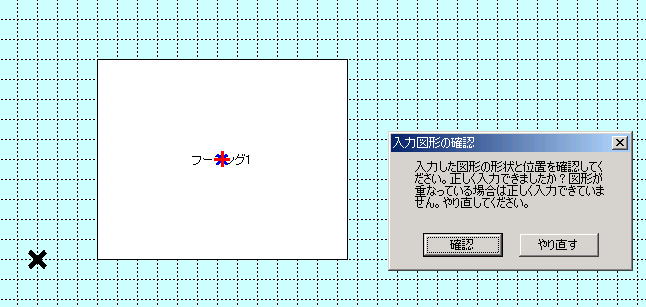

図6　図5による入力後ＯＫボタンを押すと確認画面が表示されます。ここで[やり直す]ボタンを押す事で図5のメニューに戻って入力し直すことが出来ます以下も同様に入力します。
