R32 アライメント

画像をクリックすれば拡大表示します。

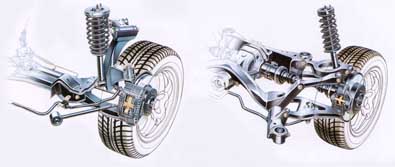

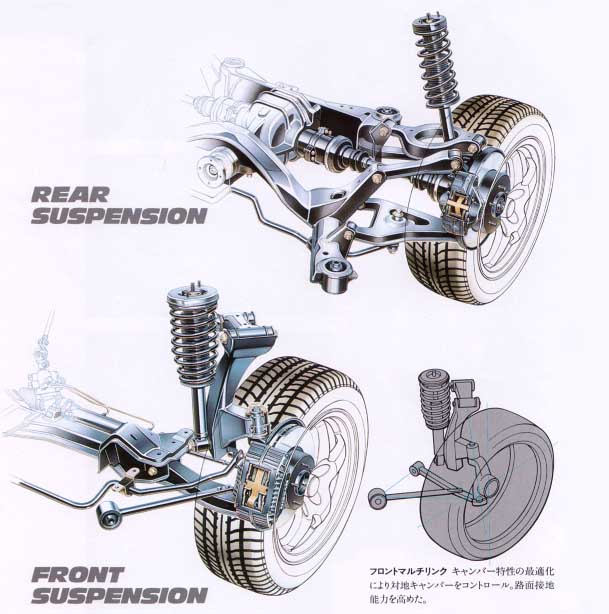

マルチリンクサスペンション

オートメカニック参照


基準値

Fr.サスペンション型式

マルチリンク式独立懸架

トーイン

1 ±1

キャンバー

-0°50' ±45'

キャスター

6°30' ±45'

キングピン傾斜角

12°20' ±45'

サイドスリップ量

-5〜5

舵取り角度

内輪

38 +1' -3'

外輪

32°

ホイールベアリング軸方向エンドプレー

0.05以下

トー調整サイドロッド長さ

PR25J型:176.9,PR26SE型:163.9

Rr.サスペンション型式

マルチリンク式独立懸架

トーイン

2±2

キャンバー

-0°55' ±30'

サイドスリップ量

-5〜5

ホイールベアリング軸方向エンドプレー

0
