これも基本中の基本シリーズ ZX-12R 用補強入りスイングアームのへこみと削れを直す
...............................................................................................................................................................................................................................................................................................
転倒すると、サイレンサーが押したり、路面と直接当たったりして、へこんだり削れたりすることが多いスイングアームの直し方も、
ダメージの種類や位置や程度などによりいろいろありますが、これも「基本中の基本」と言える方法をお見せします。
...............................................................................................................................................................................................................................................................................................

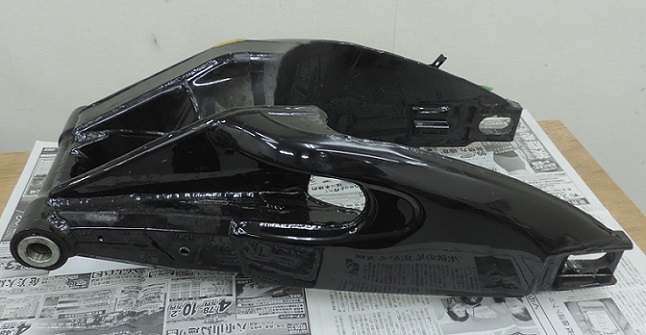

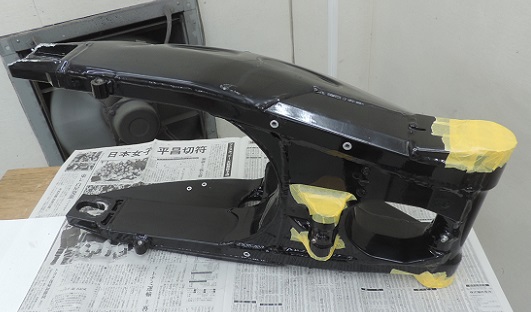

入庫状態です。社外品の ZX-12R 用補強入りスイングアームで、こちら左側は無傷でピカピカです。
...............................................................................................................................................................................................................................................................................................

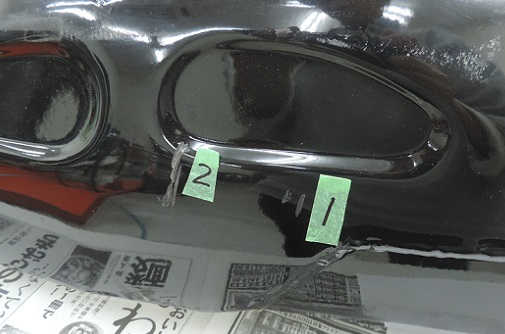

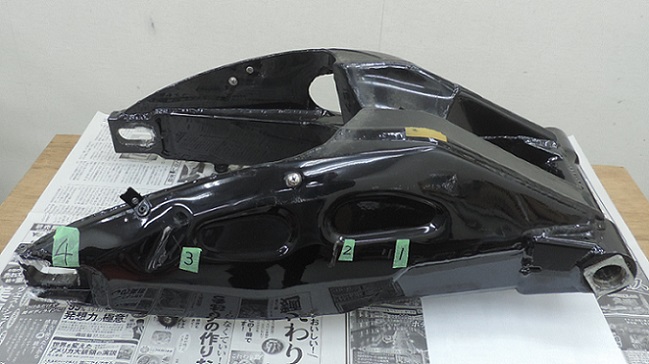

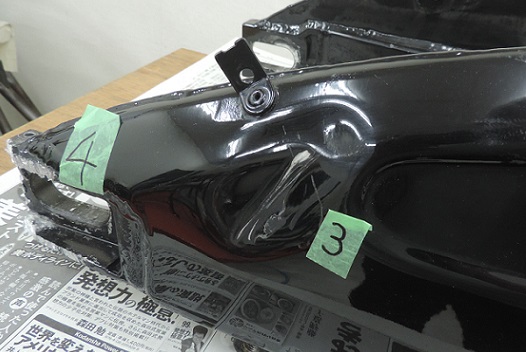

ただ残念なことに、こちら右側はだいぶ可哀想なことになっています。 修理箇所のマーク入りです。
...............................................................................................................................................................................................................................................................................................
この辺は割と浅いキズですが......
...............................................................................................................................................................................................................................................................................................

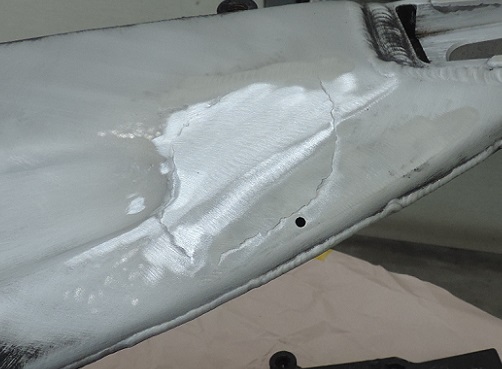

問題は、後方にある大きなダメージ。大きくへこんでいます。
...............................................................................................................................................................................................................................................................................................

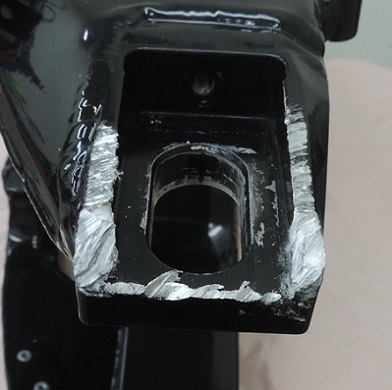

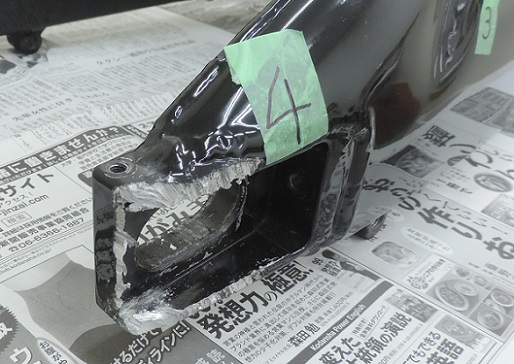

後端は、ガリガリっと大きく削れています。
...............................................................................................................................................................................................................................................................................................

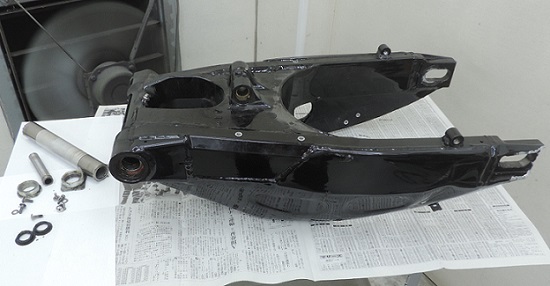

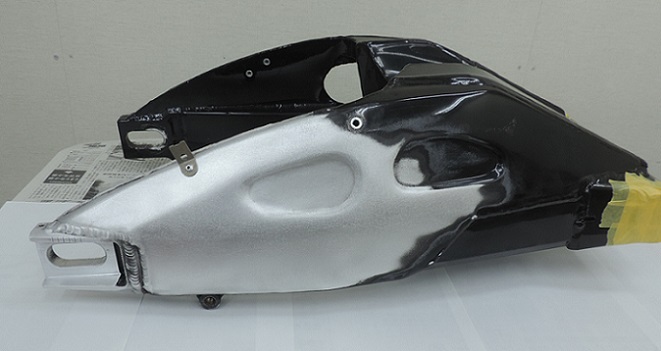

整備の基本、それは掃除。不要なパーツを全部外して、各部点検しながら掃除・脱脂します。
...............................................................................................................................................................................................................................................................................................
削り粉が出る作業になるので、ベアリングなどをマスキングします。
...............................................................................................................................................................................................................................................................................................

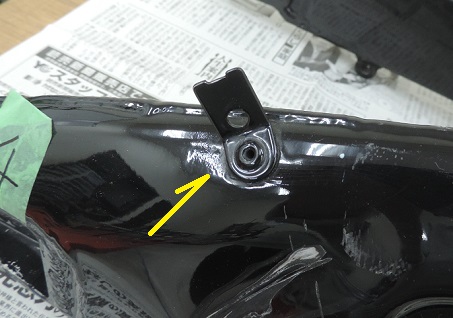

この辺を直すには、ステーを一旦外さないとだめです。
...............................................................................................................................................................................................................................................................................................

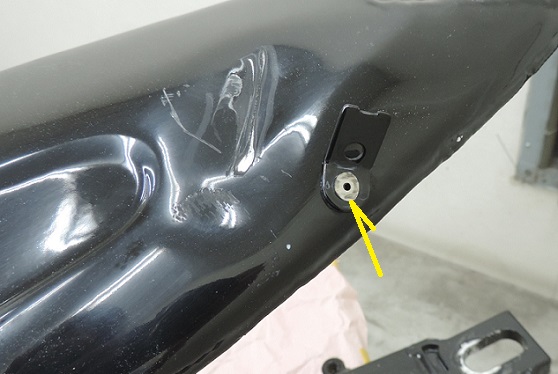

リベットのサイズがよくわからなかったので、ドリルで穴を開けずに、リベットの頭を削って薄〜くして、めくって外します。 それに
しても派手にへこんでます。サイレンサーの角がめりこんだのかな？
...............................................................................................................................................................................................................................................................................................
アクスルシャフト周りがスライドする部分にダメージはないようなので、ここは削れた部分を再生すればいけそうです。
...............................................................................................................................................................................................................................................................................................

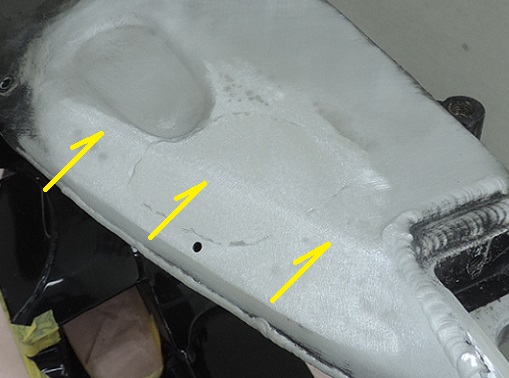

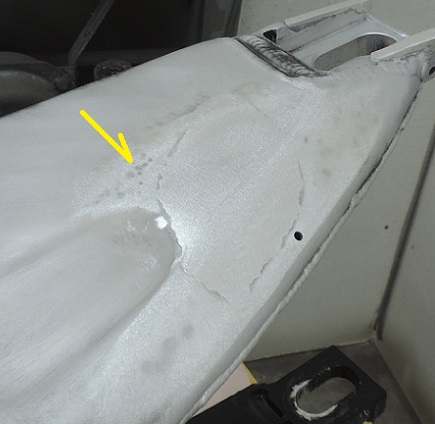

クラックが入っていないかよーく確認しながら、削れた部分を滑らかに加工します。
...............................................................................................................................................................................................................................................................................................

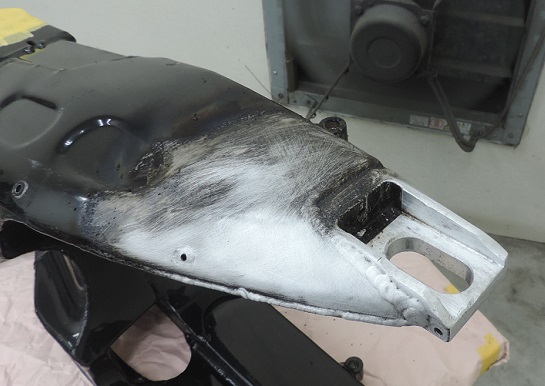

塗装を落としていきますが、パウダーコートはなかなか落ちない。
...............................................................................................................................................................................................................................................................................................
徹底的に脱脂して、へこんだところに溶接で肉盛りしていきます。
...............................................................................................................................................................................................................................................................................................
ぐーっと横に延ばしていきます。
...............................................................................................................................................................................................................................................................................................

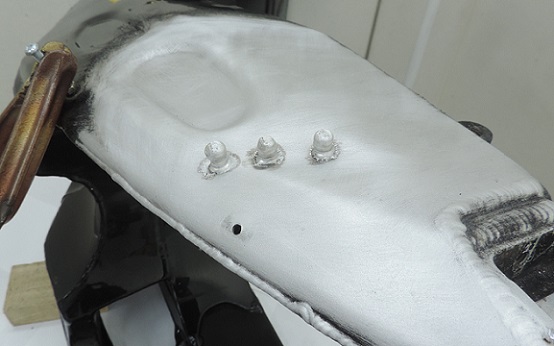

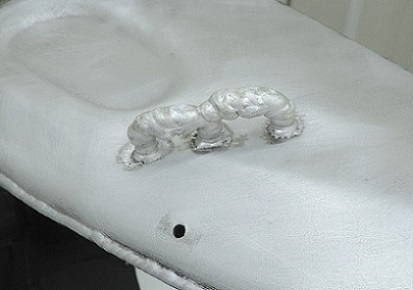

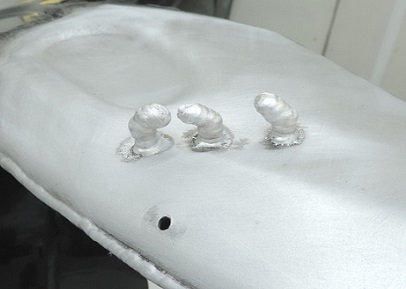

輪っかを作って、工具を引っ掛けて、へこみをできるだけ引っ張り出します。
...............................................................................................................................................................................................................................................................................................

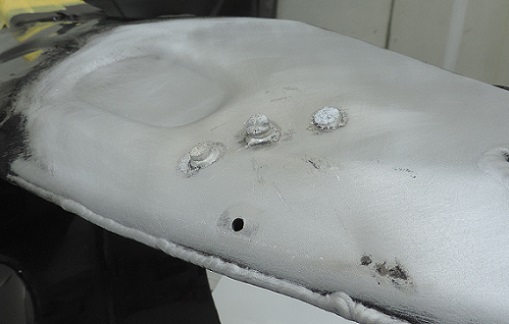

だいぶ引っ張り出せましたが、かなり肉厚があるようなので、これぐらいでやめときましょう。あまり無理に引っ張り出すと、周りの
形がおかしくなることがあります。深追いは禁物。
...............................................................................................................................................................................................................................................................................................

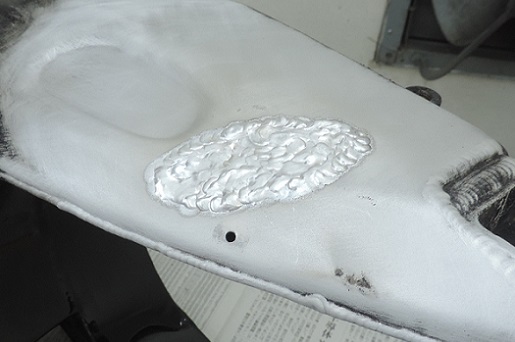

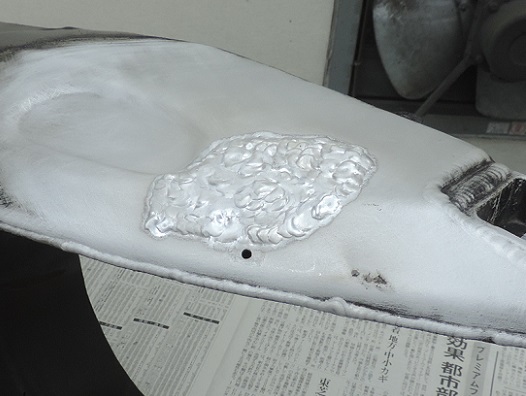

溶接で肉盛りしていきます。こういうケースでは一気に盛ると歪みが大きく出るので、ちょっと盛っては時間を置いて、一寸盛っては
時間を置いて、を繰り返さないといけません。
...............................................................................................................................................................................................................................................................................................
これぐらいでいけるかな？
...............................................................................................................................................................................................................................................................................................

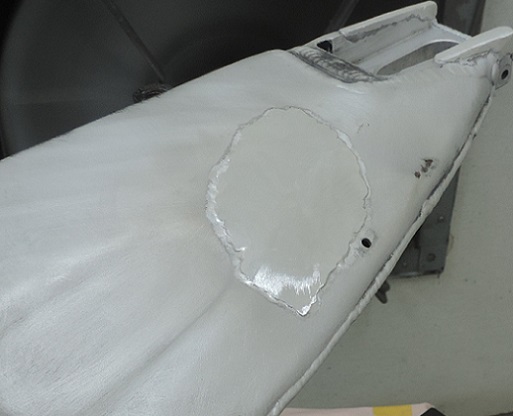

溶接直後は軟らかすぎて、まともに切削はできませんが、アルミの溶接が「硬まる」までには何ヵ月という長い時間がかかります。
さすがにそんなには待ってられないので、ある程度溶接が「締まったら」ざくっと削っていきます。削る感触がおかしかったら、まだ
早いということなので、時間を置かないといけません。
...............................................................................................................................................................................................................................................................................................
ちょっとずつ形を作っていきます。
...............................................................................................................................................................................................................................................................................................
板金と切削を繰り返して、形を整えていきます。
...............................................................................................................................................................................................................................................................................................
母材の曲げと違和感なくつながるように溶接部分にRを付けて削るのは、かなり難しいです。指の腹で撫でたときの感触を頼りに、
ちびちびと削っていきます。
...............................................................................................................................................................................................................................................................................................

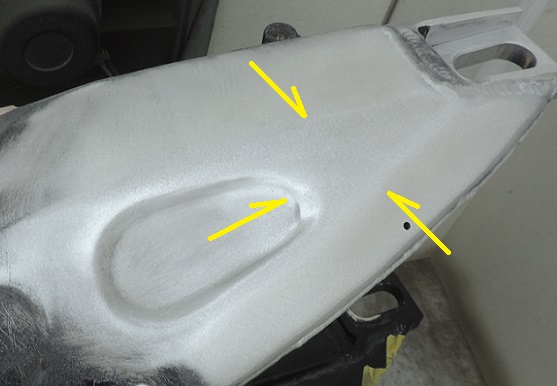

母材の曲げの再現２ヵ所に加えて、くぼみの縁の形状も再現。うーん、難しい。(-_-;)
...............................................................................................................................................................................................................................................................................................
同じ要領で、前方にあったキズも消していきます。
...............................................................................................................................................................................................................................................................................................

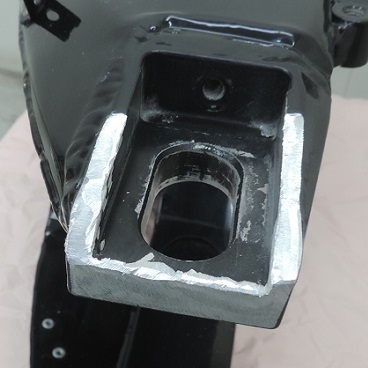

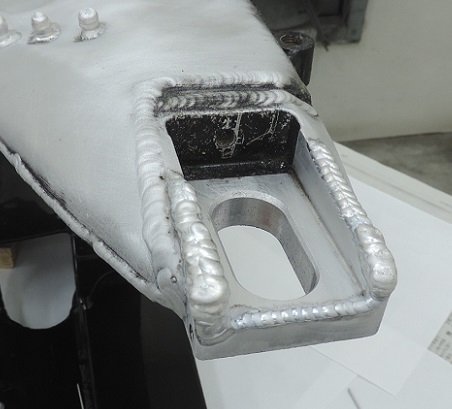

チェーンスライダーのところも溶接で肉盛りします。
...............................................................................................................................................................................................................................................................................................
溶接が締まったら、削って形を作っていきます。
...............................................................................................................................................................................................................................................................................................

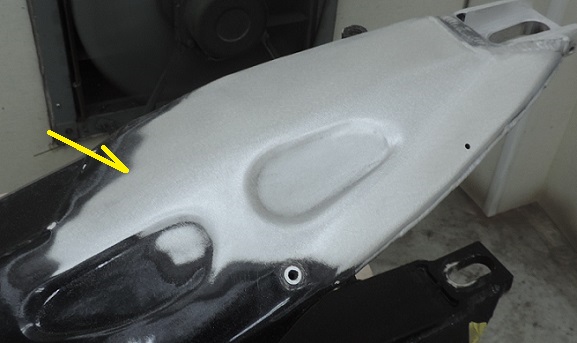

反対側の無事な方を見本にして、形を整えていきます。
...............................................................................................................................................................................................................................................................................................

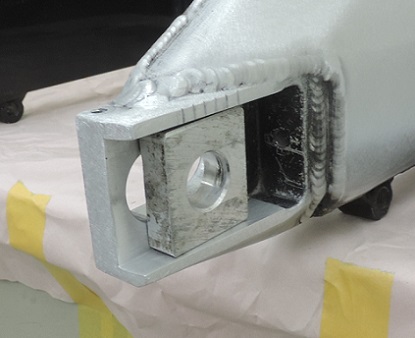

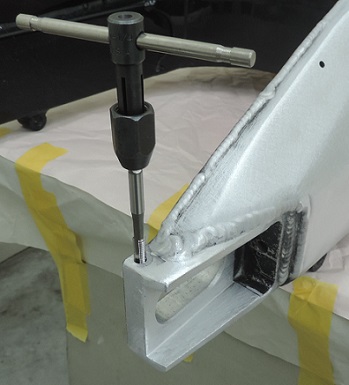

形ができて、もう溶接することがなくなったら、傷んでいたボルト穴のネジ山を修正します。
...............................................................................................................................................................................................................................................................................................
ボルトがスッと通って、キュッと締められる強度がネジ山にあれば、修正で直ったということになりますが、もしだめなら、ヘリサート
やボルト穴ごそっと作り替えなどの方法で対処します。
...............................................................................................................................................................................................................................................................................................

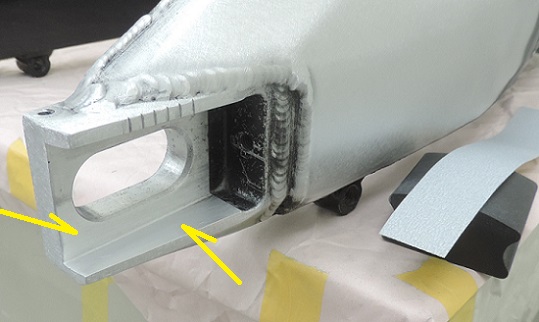

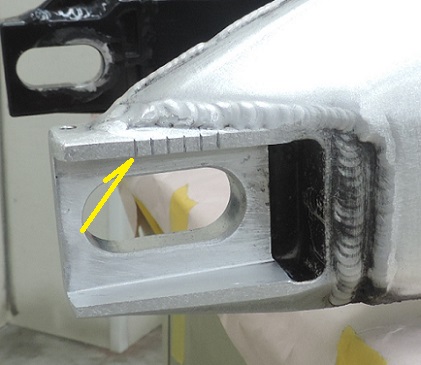

これも反対側を見本にして、同じ位置にチェーン引き調整用の刻印を入れます。
...............................................................................................................................................................................................................................................................................................
スライド面をペーパーで滑らかに仕上げていきます。
...............................................................................................................................................................................................................................................................................................
現物合わせで確認しながら仕上げていきます。
...............................................................................................................................................................................................................................................................................................

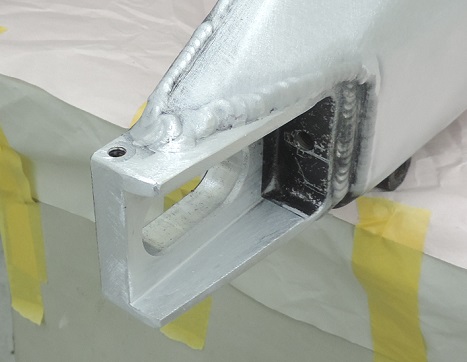

はい！復活！
...............................................................................................................................................................................................................................................................................................

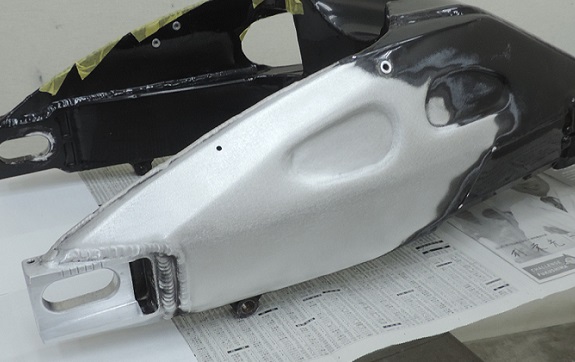

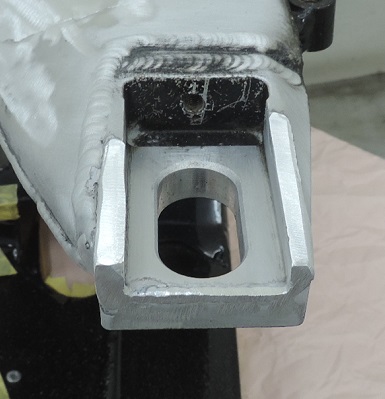

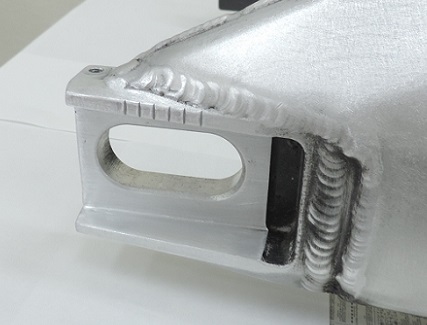

通常見る角度で確認しながら、全体を仕上げます。もうどこを直したかわかりません。
...............................................................................................................................................................................................................................................................................................

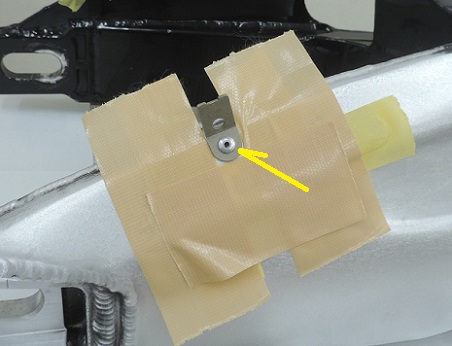

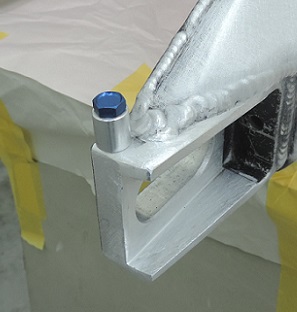

最後に、塗装を剥離したステーをリベットで固定します。
...............................................................................................................................................................................................................................................................................................
忘れ物ないか最終確認して、完成です。
...............................................................................................................................................................................................................................................................................................
