ハーレーの欠けたサイドスタンドブラケット部を溶接で作る

...............................................................................................................................................................................................................................................................................................



サイドスタンドが止まらなくなってしまったハーレーが今回の教材です。依頼内容は「サイドスタンドが使えるようにして。」というシン

プルなものですが、なんといっても重量級のハーレー、溶接の強度だけでもつのか？が課題です。



...............................................................................................................................................................................................................................................................................................

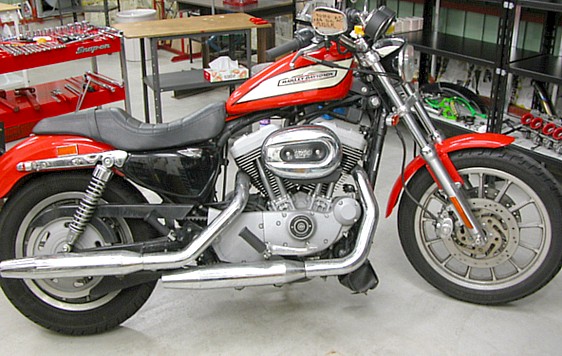

入庫状態です。ハーレーはよく知らないのですが、1200と書いてあるので1200ccなのかな？アメリカだからインチ表示じゃないの？

なんてことはどうでもいいですね。ハーレーだから当たり前ですが、重いです。



...............................................................................................................................................................................................................................................................................................

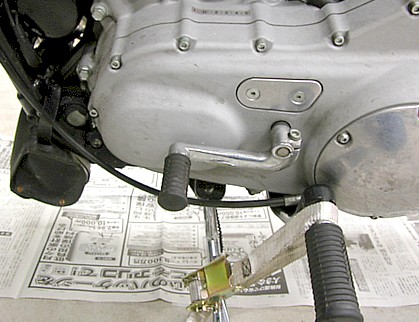

ベルトで引っ張って何とかぎりぎり立っていますが、これがないとサイドスタンドは前方にぐるっと倒れて、バイクも倒れます。



...............................................................................................................................................................................................................................................................................................

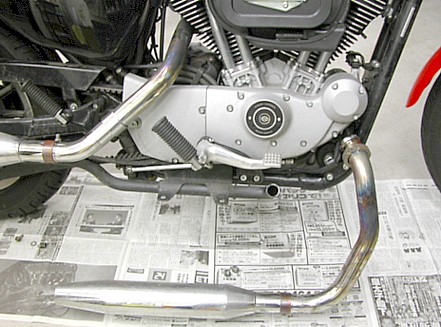

車体右側を下にして寝かせるために、エキパイ・カバー・ペダル・レバーなどを外します。



...............................................................................................................................................................................................................................................................................................

車体をそ〜っと寝かせて、サイドスタンド周辺を作業できるようにします。欠けているところはすぐわかりますが、スタンドのピボット

シャフトが通る貫通穴やフレームパイプのダメージなど、ほかのところにも不具合ないかよ〜く調べます。相当頑丈なはずのサイド

スタンドブラケットがこれだけ欠けるということは、ほかのところにも相当な力が加わったはずです。ただ今回はラッキーなことに、

周辺にも多少のダメージはあるものの、欠けたブラケットさえ直せば問題なさそうです。



...............................................................................................................................................................................................................................................................................................

ハーレーのサイドスタンドはなかなか変わった構造で、スタンドを出して車重がかかっている間は、前だけでなく後ろにもスタンドが

上がらないようになっています。普通は絶対にやっちゃいけない、「坂で下向きに止める」ことができるということです。そのために

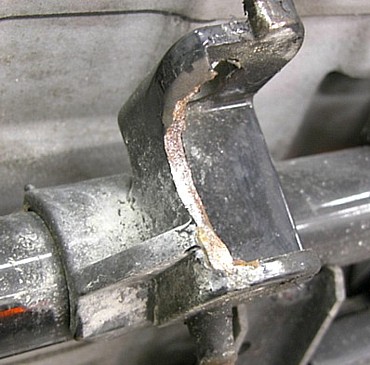

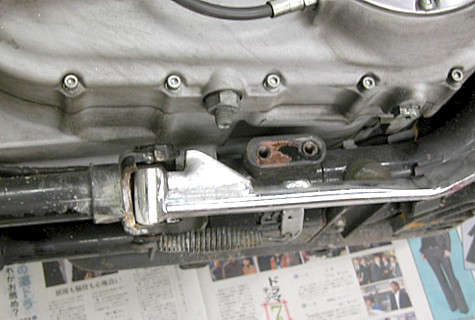

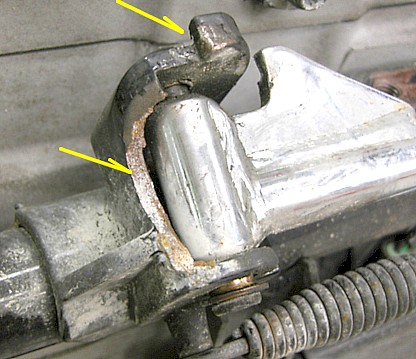

ピボットシャフトが長穴の中である程度動くようになっていて、ストッパーも前後に２個付いています。後方用のストッパー（画像では

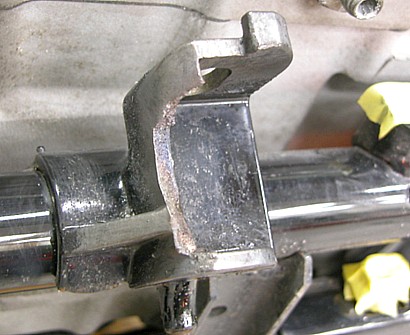

上のもの）は使用で多少へたっている程度ですが、前方用のストッパーは欠けて、ほぼなくなっています。スタンドそのものは無事

なので、こういう格納状態で縁石か何かにぶつかったのかもしれません。



...............................................................................................................................................................................................................................................................................................

サイドスタンドなどの部品を全部外して、どうやって直すか考えます。これだけ欠けた部分が大きいと、ブラケット全体を交換したい

ところですが、そんな部品が出ているわけありません。ストッパーになる鉄板を付けて、それを支える補強部分を作ってやる方法も

ありますが、これはかなりの手間（＝工賃）がかかります。



...............................................................................................................................................................................................................................................................................................

欠けている部分の周辺の塗装を落として、更に広範囲に掃除・脱脂します。油分はもちろん溶接の大敵ですが、周辺に残った油分

に溶接時の熱がかかって染みになったりすると、最後の塗装でペンキはじいてしまって、塗装できませ〜ん！なんてことになること

があります。ここは手間を惜しまずに、ていねいに脱脂しましょう。



...............................................................................................................................................................................................................................................................................................

溶かし込みをできるだけ大きくして、テスト溶接してみます。ハーレーの鉄は独特な溶け方をしますが、うまく対応してやれば、溶接

にかなりの強度をもたせることができます。今回も溶接だけでいけるかも？



...............................................................................................................................................................................................................................................................................................

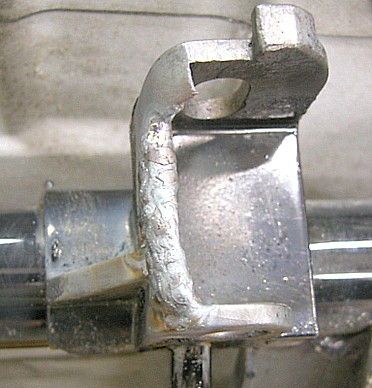

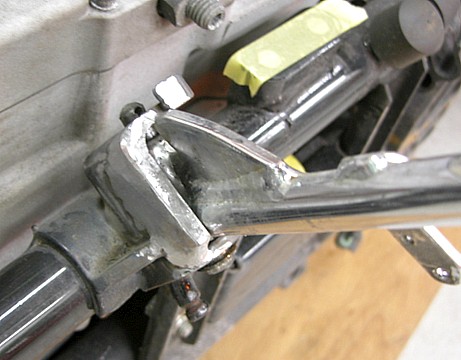

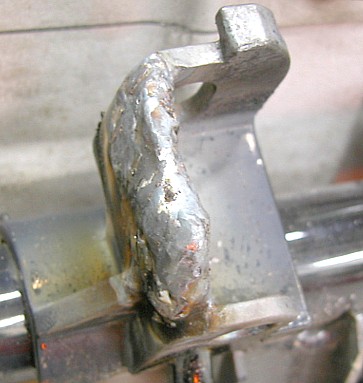

ず〜っと肉盛りしていって、この辺で鉄ハンマーでがつ〜ん！と叩いてみます。しっかりした打音なので、強度はいけそうです。



...............................................................................................................................................................................................................................................................................................

巣やクラックなど溶接に不具合ないか確認しながら、削って成形していきます。削るときの感触もしっかりしているので、溶接棒の

選択も合っていたようです。



...............................................................................................................................................................................................................................................................................................

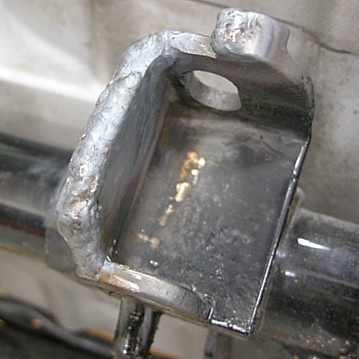

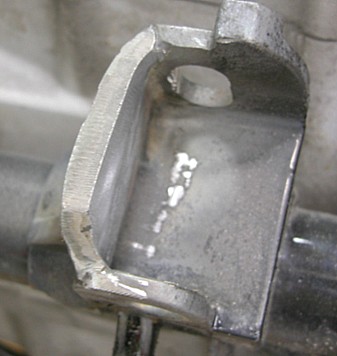

足りない部分を肉盛りして、成形していきます。少しへたっていた後方用のストッパーにも、ついでに肉盛り。



...............................................................................................................................................................................................................................................................................................

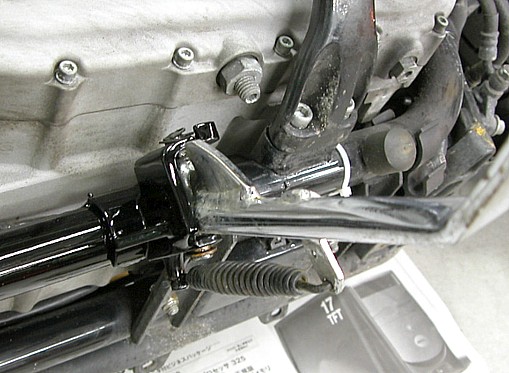

スタンドを組んで、作動など不具合ないか確認しながら、形と寸法を詰めていきます。



...............................................................................................................................................................................................................................................................................................

こんなもんかな？.............こんなもんでしょう。



...............................................................................................................................................................................................................................................................................................

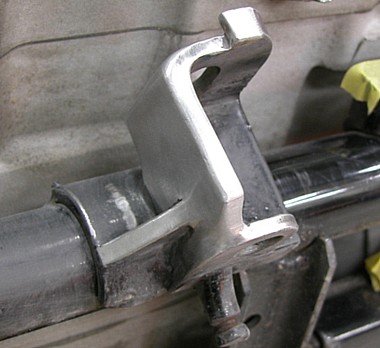

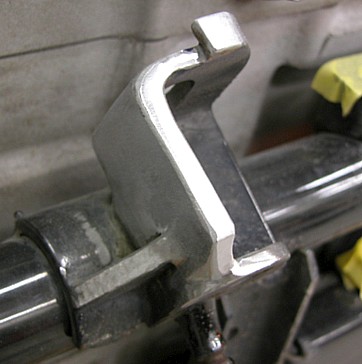

仕上げて、ペーパーかけます。



...............................................................................................................................................................................................................................................................................................

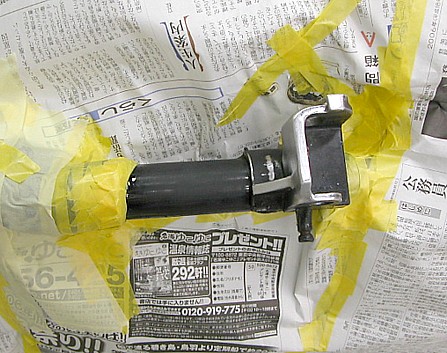

徹底的に脱脂して、マスキングします。



...............................................................................................................................................................................................................................................................................................

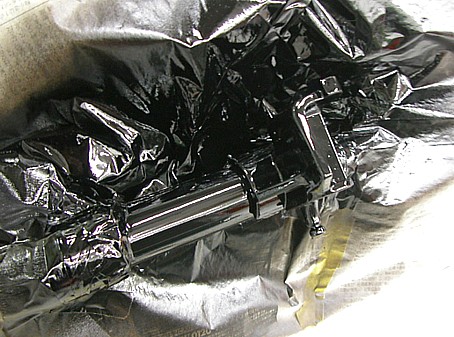

塗装します。



...............................................................................................................................................................................................................................................................................................

硬化剤を入れた２液性ウレタン塗装ですが、完全に硬化するには何週間もかかります。さすがにそれまで待っていられないので、

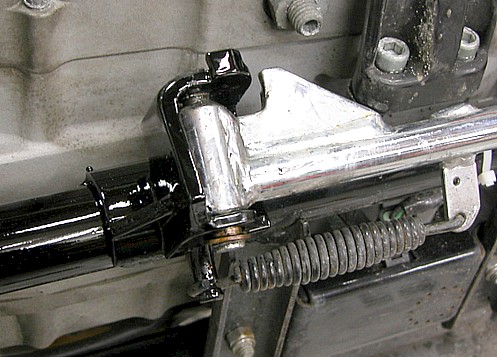

ある程度硬化したら、そ〜っとスタンドを組みます。



...............................................................................................................................................................................................................................................................................................

各部の作動・強度などすべて問題ないか、よ〜く確認して完成です。溶接の強度で十分でした。



...............................................................................................................................................................................................................................................................................................
