SPIの問題
高速伝送とライン寄生容量

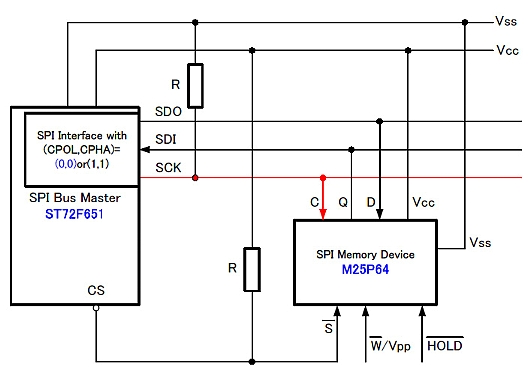

システム構成
プルアップ抵抗とプルダウン抵抗

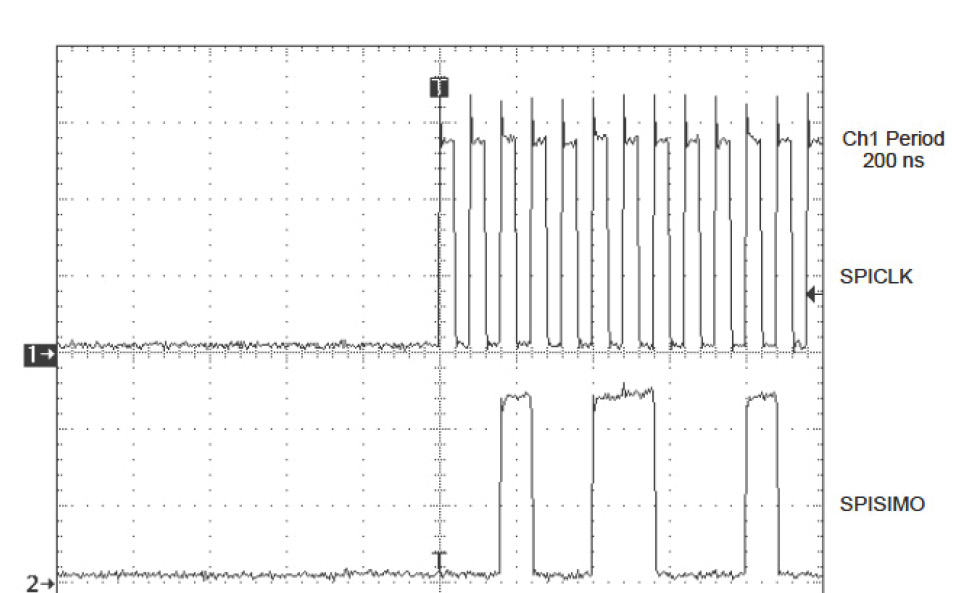

5MHz:Clock Polarity=0;Clock Phase=0
All data transitions are during the rising edge, non-delayed clock, Inactive
level is low

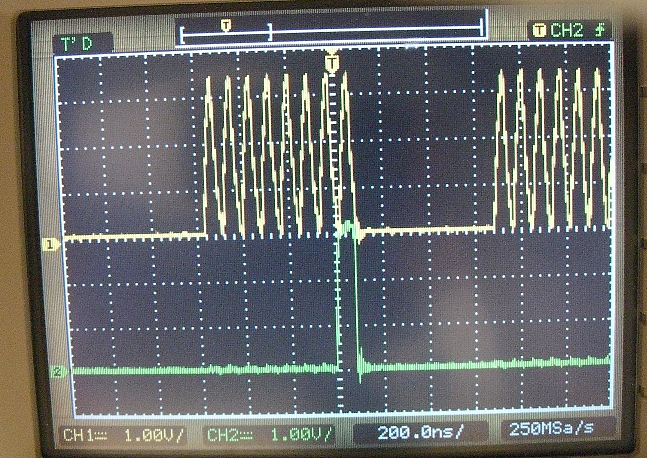

12MHz: 01Hを正しく読み取れている波形:CH1=CLK(C) CH2=SDI(Q) 200ns/

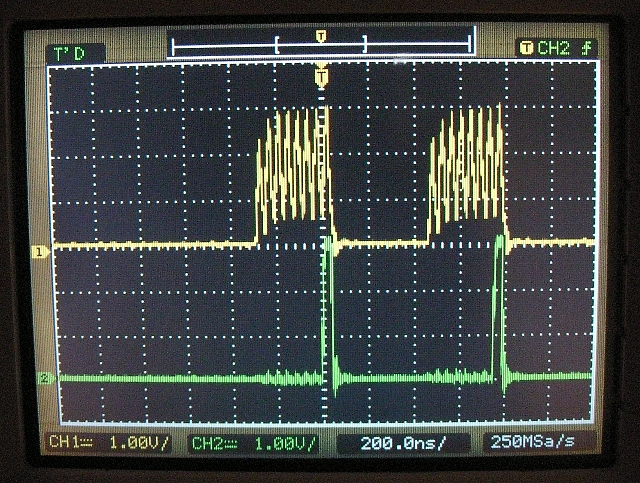

24MHz : オープンの場合、 画面の01H,01Hの値を,00H,00Hと読み間違える。

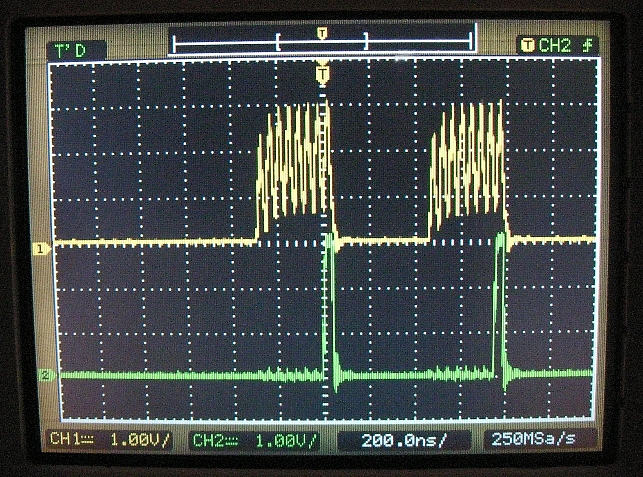

クロックラインのプルダウン抵抗値:10KΩ これでも,01H,01H波形を,00H,00Hと読み間違える。

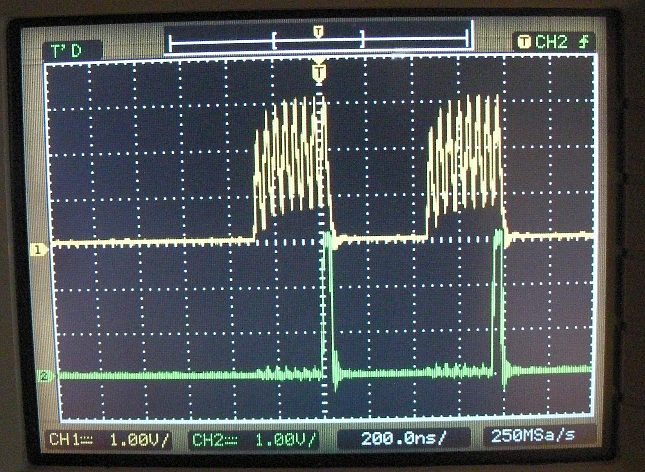

1kΩ : プルダウン抵抗値が2KΩあたりで,画面の01H,01Hを正しく読み取れる。

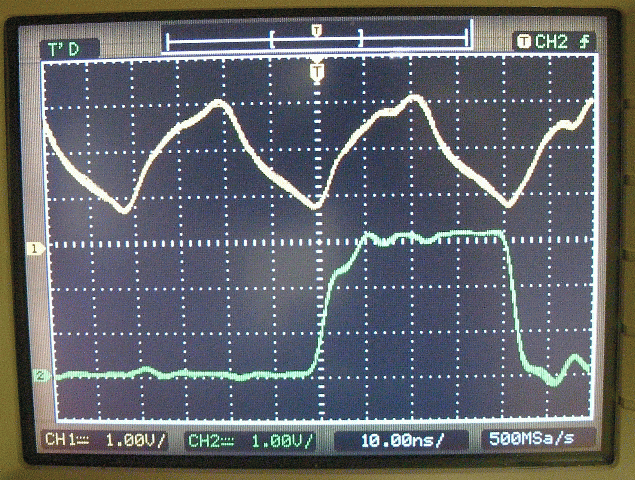

1kΩとオープンの波形変化。 : クロック波形と,Q(データ)波形のタイミングは,1kΩの時,Qの値は,ハイと読める可能性が高まるタイミングになる。 (立ち上がりエッジで,データを読み取っているとする,立下りでは,有意さは見えない)

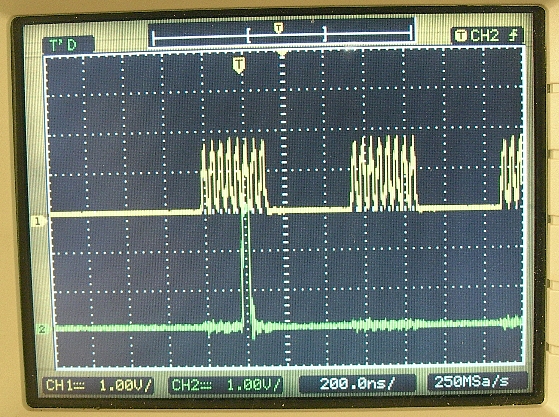

プルダウン:100Ω Q=04H 電圧ピーク値が2Vに満たないが,VLは0Vである。 04Hを04Hと読み取れる。
寄生容量増加の要因

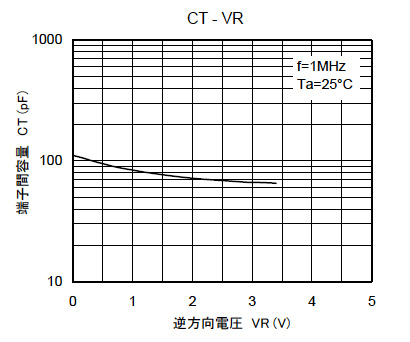

DF5F3.6JEを過大電圧印加保護としてCS,SCK,SDI,SDO線,4つのラインに接続している。
1)保護ダイオード接続:DF5F3.6JE
有り 無し
2)フラットケーブルと単線との違い
フラットケーブル 単線
波形歪の要因
オープン端子での反射波(オープン長の長さの違い) カットの有無
