１ＫＷにむけて、中国総務通信局から、１ＫＷに関する免許について

○電波防護指針について
・クランクアップタワーの場合、電波を発射する状態で計算をする。
・点検表では高めの値がでる。
・点検表（http://www.jarl.or.jp/Japanese/2_Joho/2-2_Regulation/kankyo/ur001b.htm）
・点検表にある、俯角減衰量の計算には、各アンテナメーカーに問い合わせれば資料がもらえる。クリエートは計算の仕方を解説したものをくれる。
・電界強度は測定器で測ると点検表で計算された値より低い値となる。
・計算では若干高めの数値がでるので、計算で基準値をクリアできていれば、中国総合通信局での検査の際、電界プローブで測定しても基準値をクリアされている。
・電波防護指針の計算上の値が、基準値に満たしていない場合は、そのまま提出をする。測定した場合、計算値よりも低くでる。ひとけた違うこともある。


○電波障害について
・ＴＶＩ、ＢＣＩ等の調査は、自宅またはアンテナから半径５０メートル以内で、一番近くの家等から任意（最低５軒）に選定し、調査を行う。
　　なお、半径５０メートル以内に対象とする家等が５軒無い場合はその対象の軒数で、全く無い場合は調査の必要はない。



○書類
（変更申請の場合）

・変更許可のあとの変更工事完了届に検査の事前データ書類として、
１　周波数偏差、電力等の測定値データ
２　電界強度の測定値データ（ＪＡＲＬの点検表でよい）
３　ＴＶＩ等の調査資料
を提出する。
この事前データの内容を確認し電波法令を満足していると判断されれば、実際に検査を行うこととなり、事前データとの整合性を確認する。
検査では、実際に電波を発射して確認する。電界強度についても中国総合通信局から電界プローブ（測定器）を持ち込み確認する。
ＴＶＩ調査については、調査した何軒かは実際に確認する場合があるので、平日昼間に検査に協力していただける家を事前に調査しておくと検査がスムーズに行われる。



○連絡先
中国総合通信局無線通信部陸上課
　730-8795　広島市中区東白島町19-36
　Tel　082-222-3369　Fax　082-502-8082
http://www.cbt.go.jp/
chugoku-rikujyo@rbt.soumu.go.jp

クランクアップタワー建設について
○周南市への届け出について
・タワーは、工作物にあたる。
・最大の高さが１５ｍを越えるため、確認申請書（工作物）を提出しなければならない。
・窓口　周南市役所　開発指導課　http://www.city.shunan.lg.jp/kakuka/tosikai/kaihatsu/index.jsp
・我が敷地は、第一種低層住居専用地域だが、タワーは工作物にあたるため、高さの制限は受けない。
・また、我が敷地に工作物に関する制限をうける条例等はない。
・申請書は、市役所で無料でもらえる。
・申請書は、第１０号様式に構造計算書を添え、市役所に提出。２００８年４月までは、県土木課建築住宅課が処理をする。それ以降は市役所となる。
・工事完了後は、完了届を出す。建設後には確認できない基礎工事の様子については写真を添付する。
・１５ｍは、タワーの頂上までとする。マスト部分は入らない。（２００７年１０月３０日、県土木課建築住宅課より回答）
・１５ｍまでは、申請は不要。１ｍｍでもでれば申請が必要となる。


○強度計算書について、各タワー会社の対応（いずれもメーカーによる回答）

○タワー建設に関わる確認申請について参考となるページ（２０１０年１月４日追記）
（有）茜プランニング
http://www.akane-plan.co.jp/
のこのページ
http://www.akane-plan.co.jp/japan/tower/ushobby.html
特に、各メーカーの対応状況が紹介してあるこのページ
http://www.akane-plan.co.jp/japan/tower/tow_01.html

各タワーメーカーの対応が私の場合と同じでした。

○三角形と四角形　構造物　工作物における強さとの関係

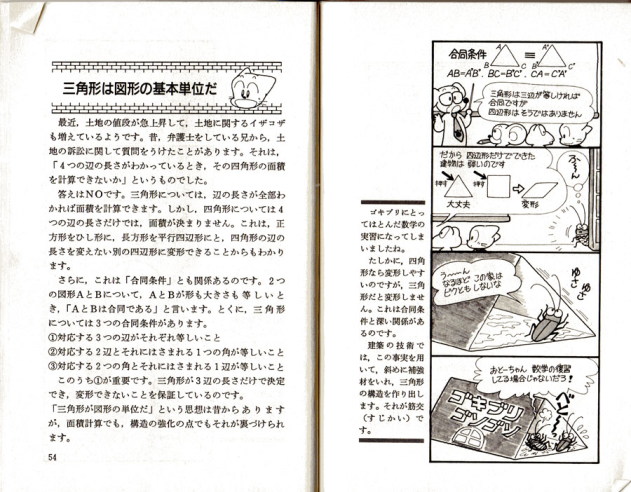

出典　『マンガ　数学小辞典　（岡部恒治著　　講談社）』（写真）

この本は、マンガとありますが、基本的に見開きの構成になっており、左ページに書かれた数学の内容を分かりやすいように右ページにマンガで解説してあります。
平易なことばで書かれているので、とても読みやすいものです。しかし、内容はなかなかのものです

その中で、「三角形は図形の基本単位」という章に、次のような内容がありました。
大まかに紹介しますと
『三角形は３辺の長さから面積を求めることができる。
しかし、四角形は４辺の長さから面積を求めることはできない。
正方形をひし形に、長方形を平行四辺形に、四角形の辺の長さを変えない別の四角形に変形できることからも分かる。

これは、三角形の合同条件とも関係がある。
三角形の合同条件「対応する３つの辺がそれぞれ等しいこと」は、三角形の３辺の長さだけで決定でき、変形できないことを保証している。

つまり、三角形は３辺が等しければ合同であるが、四角形はそうではない。
これは、三角形は変形しないが、四角形は変形するということである。
だから、四角形だけでできた建物は弱い。
よって、建築の技術では、この事実を用いて、斜めに補強材（筋交）を入れ、三角形の構造を作り出している。』
（２００９年１２月０４日追記）
　　　　　　　　　　　　　　　　

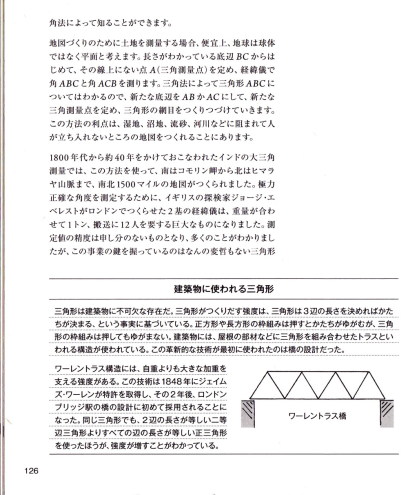

出典　『知っている？　人生に必要な数学（トニー・クリリー著　近代科学社）』（写真）にも同じような内容が掲載されていました。

『構造物に使われる三角形
三角形は建築物に不可欠な存在だ。三角形がつくりだす強度は、三角形は3年の長さを決めれば形が決まる、という事実に基づいている。
正方形や長方形の枠組みは押すと形がゆがむが、三角形の枠組みは押してもゆがまない。
建築物には、屋根の部材などに三角形を組み合わせたトラスといわれる構造が使われている。この革新的な技術が最初に使われたのは橋の設計だった。
ワーレントラス構造には、自重よりも大きな加重を支える強度がある。
この技術は１８４８年にジェイムズ・ワーレンが特許を取得し、その2年後、ロンドンブリッジ駅の橋の設計に初めて採用されることになった。
同じ三角形でも、２辺の長さが等しい二等辺三角形より全ての辺の長さが等しい正三角形を使ったほうが、強度が増すことが分かっている。』
（２０１０年4月２０日追記）
　　　　　　　　　　　　　

○その他
・２０ｍ以上には避雷針の設置が必要。
「高さ20ｍをこえる建築物には、有効に避雷設備を設けなければならない。ただし、周囲の状況によって安全上支障がない場合においては、この限りでない。（建築基準法　第３３条）」
・基礎を掘る場合、深さ１．３ｍ以上になると周囲の土が崩れないようにしなければならない。
・リニアＹＡＥＳＵ　VL1000は、最悪の状態で最も電力を消費しても２００Ｖで1５Ａ　FT1000MPは３Ａ、親機も２００Ｖで同じコンセントからとっても1５Ａあれば大丈夫。
・電線上を通過する場合、許可は必要ない。人があがれないものは０．８ｍ離す。　中電確認
・道路占有について・・・周南市役所道路課道路維持課によると、アンテナが道路にはみ出ることは、占有にあたり、許可できない。ただし、常時出る状態ではなく、回転をする際に一部でる場合は占有にはあたらない。
