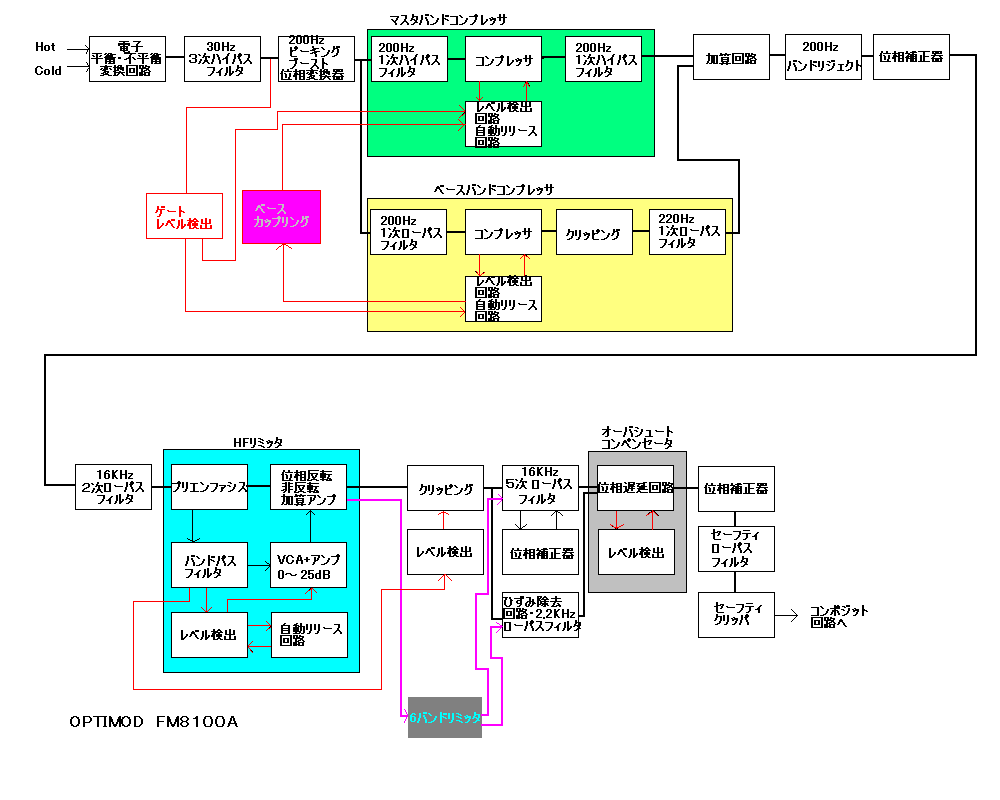

GRメータの表示がアナログ式とLED表示の物ががあります。前者をA・後者をBと思われているようですが、これは大きな間違いです。RGメータはアナログ式の物が故障が多いため（物理的に磨耗する部品で構成されています）、後にLEDによるDB表示へと変わったものです。ではAとBとでは何が違うのでしょうか？一言で言いますと、クリッパに違いがあると言うことでしょうか。下記に８１００Aの系統図を示します。
 |
オーディオ回路のみの系統図となります。この後にFMステレオコンポジット生成回路つきます。Bタイプのクリッパ回路ですが、上の図にありますHFリミッタの後にヒルバートトランスフォームクリッパが加わります。このヒルバートトランスフォームクリッパは８１００単体で使う場合において非常に効果的な働きをしますが、6バンドリミッタを併用する場合には8100からカードを未実装させるため、殆どのFM局では6バンドリミッタを併用するため使われていない機能と言えます。具体的な回路構成はORBANのFTPから８１００Bの回路図をダウンロードしてごらん下さい。
厳密には違うのですが、3バンドのクリッパ考えていただいて良いと思います。
ヒルバートトランスフォームクリッパを使う必然性が無いのですからBタイプを選択するメリットはありません。ここでは6バンドリミッタと8100を組み合わせた場合に得られる独特な音について公開するページです。このような理由からBタイプについては対象外とさせていただきます。
2バンドコンプレッサと位相変換器

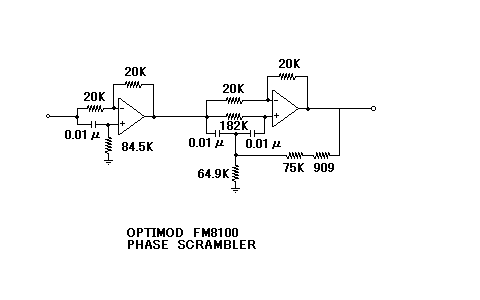

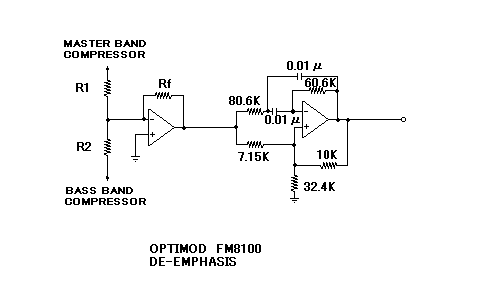

２００Hzのクロスオーバで構成されるローパスフィルタとハイパスフィルタでバンド分割を行います。このフィルタ回路にて発生する群遅延特性の乱れからプロセス時にディップ・ピーク成分が生成される事があります。これを防ぐために200Hz付近にピーク成分をあえて持たせて、フェーズシフト回路を使い群遅延が影響しない帯域へ問題となる帯域からシフトさせます。また後にブーストした分だけリジェクトさせていますので周波数特性はフラットになります。この位相周波数変換器が実は非常に重要なファクタでもあるのです。目的とは別にOPTIMODサウンドの独特な低域の遅れ感を生み出します。ただ、この時点ではさほど大きな効果は得られません。もちろん音を変える事が目的ではないので当然の事でもあります。
 |
 |
コンプレッサはフィードバック式によるVCAチップを使用しないディスクリート構成によるものです。アタックタイムは凡そ1msec、リリースタイムはゲインリダクションの状態に応じて可変されます。（ORBANの特許）連続したリダクションが続く音楽の場合には早くなり、逆にトークや無音状態では長くなるものです。ベースバンドとマスタバンドのカップリング回路は設定でカップリング無し〜完全カップリングまで可能です。制御はベースバンドの制御信号をマスタバンドの制御へ加える格好になります。
また、最新型である８４００に搭載されているデュアルバンドAGCが実装されていますが、8100にはAGCがありません。しかし、6バンドリミッタを使う事を前提に考えると、このデュアルバンドコンプレッサをAGC的な動作をさせる事により、効果的なものになります。予断ですが２２００を他社のマルチバンドプロセッサとの組み合わせで８２００風の音を出すのであれば、やはり前段に２２００後にマルチバンドという構成の方がごく自然な形に思えます。マルチバンドをプリプロセッサと考えるのではないと思います。
ダイナミックスレッショルドクリッパ
ひずみ除去クリッパはORBANの特許モジュールによる通称スマートクリッパと呼ばれる構造の要ですが、これは6バンドであっても必要不可欠なファクタであって、５・６バンドのクリッピングソースと非クリッピングソースとの差分検出信号を印加して、ひずみ除去を行っています。
