SATELLITE

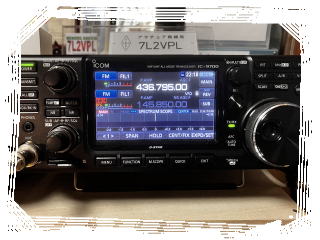

Jun.2024 IC-9700を導入 以前IC-706MK2GM+HRDでビーコン受信をしたが
交信実績は無し IC-9700で受信だけしてみようとトライするも
リニアトランスポンダーのDOWN LINKはUSBなのか?LSBなのか?
トラッキング動作はNORMALなのかREVERSEなのかが分かりません
IC-9700のMAINはDOWN LINKでSUBがUP LINKである事を知る事からのスタートです

I bught IC-9700 on Jun.2024. IC-9700 has satellite mode so I would like
to listen the satellite's signals since I got IC-9700.
I have done listening beacon used IC-706MK2GM and HamRadio Delux before.
but I have no experience QSO on satellite mode yet.
I am so shortage of knowledge about satellite so need to learne much more about it.

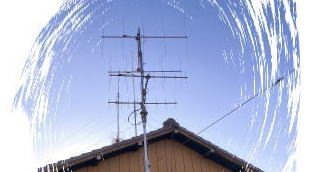

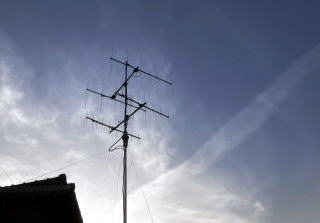

435MHz ANT 9ele Stack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi
特にサテライト用ではなくCW/SSB用の水平スタックANTです。
水平なので仰角が高くない方がLOOPを取りやすいです。
This ANT is usual Horizened Stack YAGI beams for CW/SSB, not exclusive for Satellite
APR. 2025


SATELLITE INDEX
BEACON FROM THE SATELLITE
ABC of SATELLITE
NICE SITE & SOFTWARE FOR GETTING SATELLITE INFORMATION
MY SATELLITE COMMUNICATION RECORD
ABOUT MY SATELLITE SYSTEM
 PC es ANT es TROUBLE SHOOTING etc.


ABC of SATELLITE COMMUNICATION
IC9700での最初の衛星受信 JO-97

09:34:39 JO 97 最大仰角55度 可視時間11
U/Vリニアトランスポンダー/SSB
DOWN LINK:145.855--.875 USB
BEACON: 145.840
CWとSSBでの交信が聴こえました
Mar. 20th 2025

My first listening of satellite signals from JO-97
2025.03.20 AOS/09:34:39 MaxElev/55deg Duration11m
I've heard the CW beacon and CW QSOs,SSB QSOs.

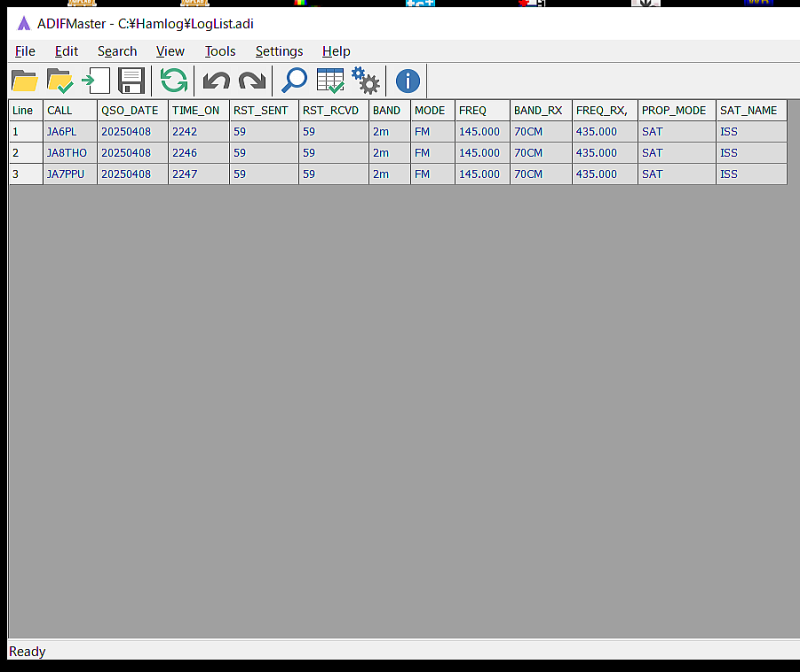

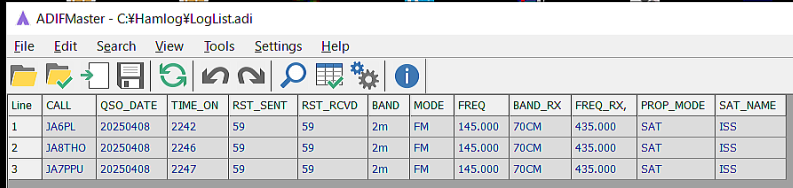

My_1st to 3rd Satellite QSO
My 1st QSO was on ISS V/U FM REPEATER

My_1st to 3rd Satellite QSO
My 1st QSO was on ISS V/U FM REPEATER






NICE SITE & SOFTWARE FOR GETTING SATELLITE INFORMATION

SOFTWARE FOR SATELLITE INFORMATION
SatTrack V3.1.6 (7M3TJZ 安田さん) /DETAILED INFORMATION OF SATELLITE
日本各地の衛星通過時刻の予報 (日本アマチュアサテライト通信協会)
SATRACK (JO3MQY中村さん) /WE CAN GET TO KNOW THE SATELLITE COMING SOON
SatPC32 TRACKING and ANTENNA and RADIO CONTROL SOFTWARE
Calsat32 TRACKING and ANTENNA and RADIO CONTROL SOFTWARE




SATELLITE TRACKING and ANTENNA and RADIO CONTROL SOFTWARE

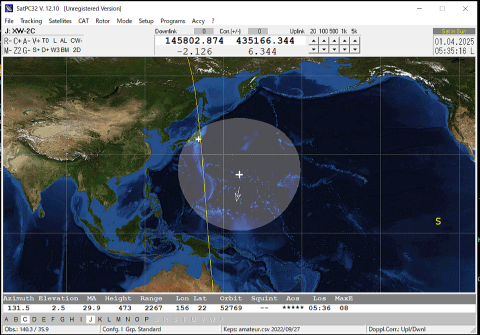

 【SatPC32】
Resistered to HIDEO SHIMIZU,7L2VPL on APR.13th 2025

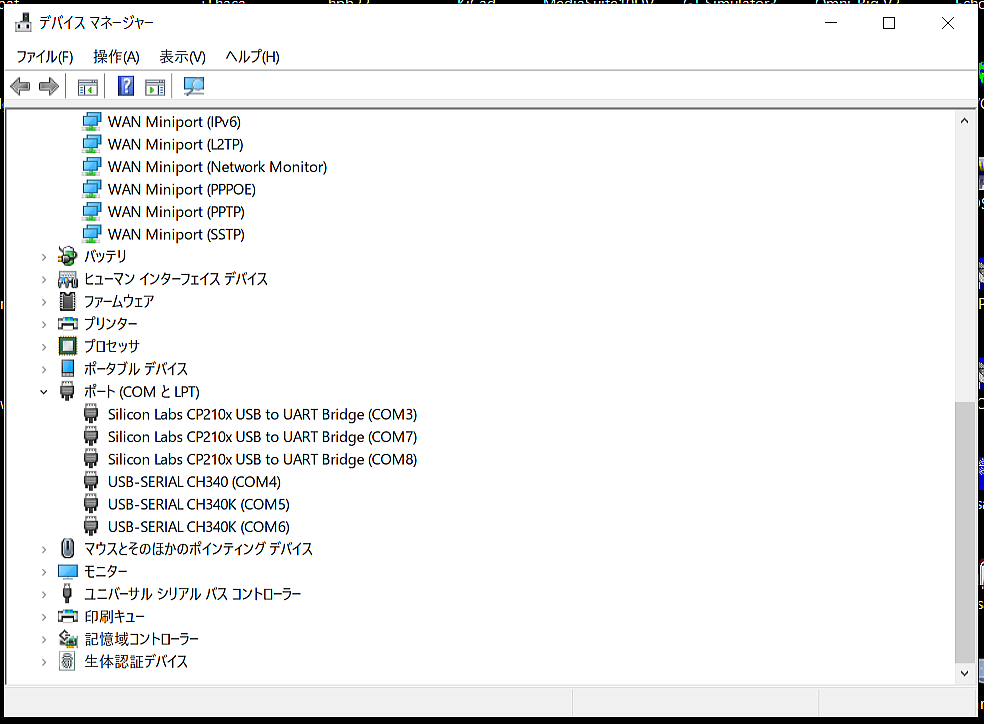

IC-9700 PORT(COM and LPT)
Silicon Labs CP210x USB to UART Bridge(COM7)←AUDIO CODEC
Silicon Labs CP210x USB to UART Bridge(COM8)←USB(B) REMOTE CONTROL(CI-V)
USB serial Port(COM5)←REMOTE/DATA CONNECTOR/REMOTE CONTROL(CI-V)

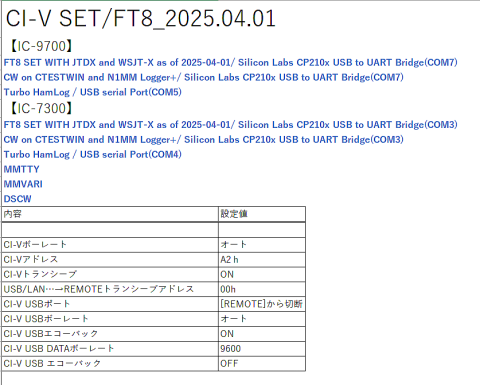

 IC9700はCTESTWIN、TurboHamlog、DSCWやJTDX、WSJT-XとFT8も使用しているので、CI-V設定は上表の現状のままでSatPC32と通信できればこの上ないです(Calsat32はCI-Vアドレスを変更する必要がある)。ところがやはりCOM8のUSB(B)端子を使ったリモートコントロール(CI-V)とは繋がらなかった。現状はCOM8は何にも使用していませんので特に何も設定していませんでした。でも、REMOTE端子のUSBシリアルポート(COM5)にすると繋がったので暫くこれで受信してみようと思う。
I have been enjoying on other digital mode as in CW,RTTY,FT8/
so If I start satellite without any change settings on my IC-9700. It will be so nice but It seems not easy to do.
but I successed to connect SatPC32 to IC-9700 by way of USB-Serial Remote connector(CI-V).so I am going to listen some satellites for a while.

 SatPC32 through USB serial Port(COM5)←REMOTE/DATA CONNECTOR/REMOTE CONTROL(CI-V)

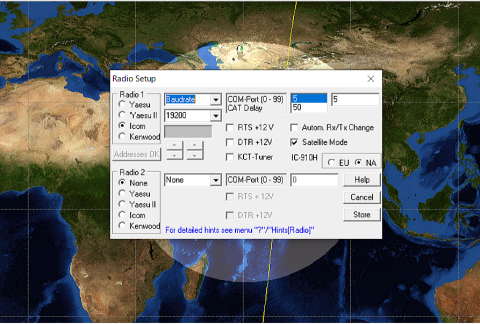

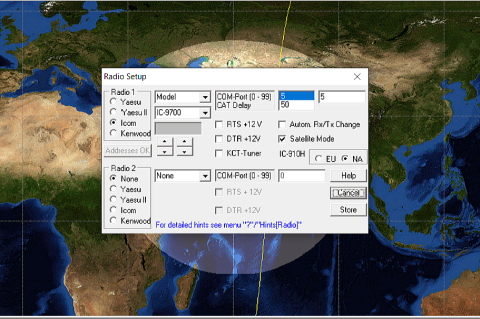

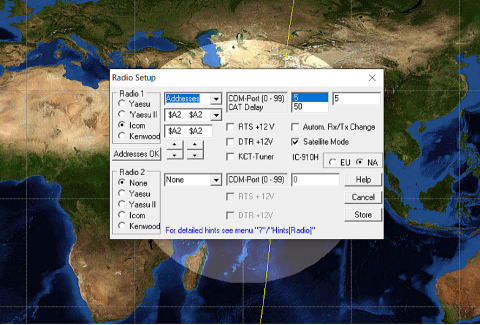

USB Serial Port:COM5によるTracking TEST

Radio1:Icom Model:IC9700 ComPort:5 CAT Delay:50 Satellite Mode:Check


Baudrate:19200


Address:$A2 $A2

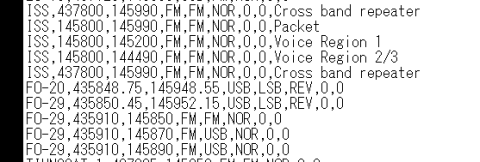

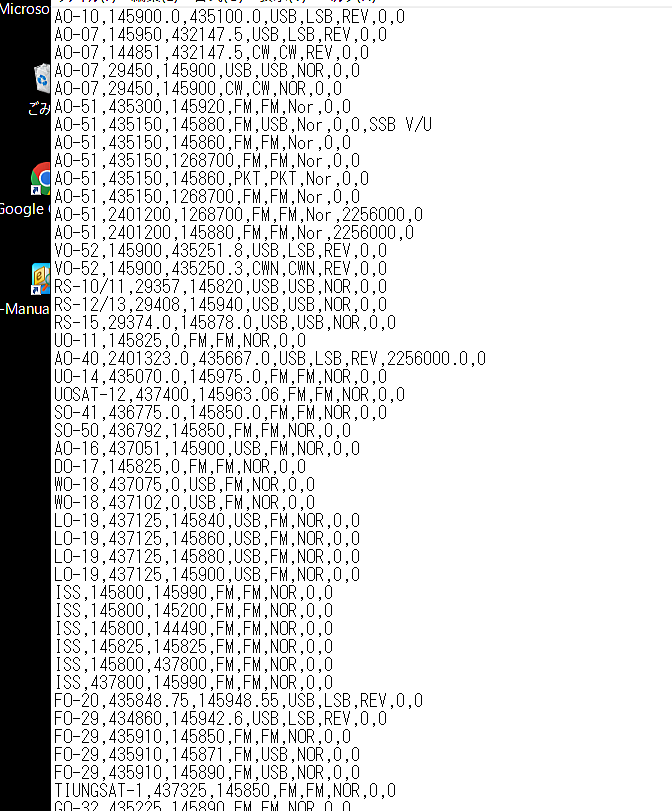

Doppler.SQF
ISSのDN LINKが145800になってしまう、ISS Dopplerの最下行を
ISS,437800,145990,FM,FM,NOR,0,0,Cross band repeater
に修正して再起動したが変わらない、次にISSの最下行をコピーして
ISS Doppler記述の一番上の行にコピーして再起動したら
DN LINKが437800になって受信可能となる

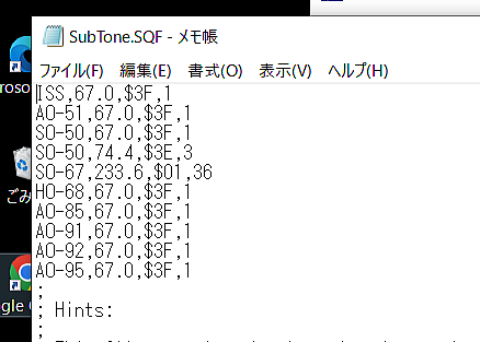

SubTone.SQF
ISS,67,0,$3F,1 を追加

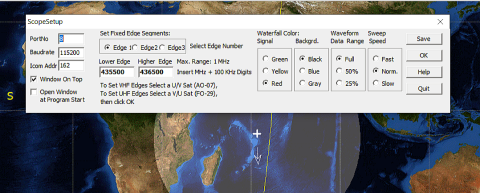

Scope Setup
PortNo:8, Baudrate:115200, Icom Addr:162(Decimal of $A2),
Setup→Options
Enable Scop Function:Check
これは当初USB PortのCOM8を設定して動作確認したが
何も動作しなかったのでそのままにした(COM5は未確認)

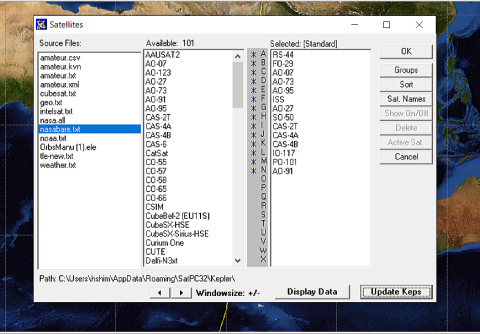

SatPC32の衛星飛来予報時刻がSATRACKの時刻より30分程遅い
Source Files:nasabare.txt, Selected:Standard として
Update Keps を押して更新し、再起動したら
SATRACKの予報時刻と同じになった。





I successed to connect SatPC32 to IC-9700 by way of USB-Serial Remote connector

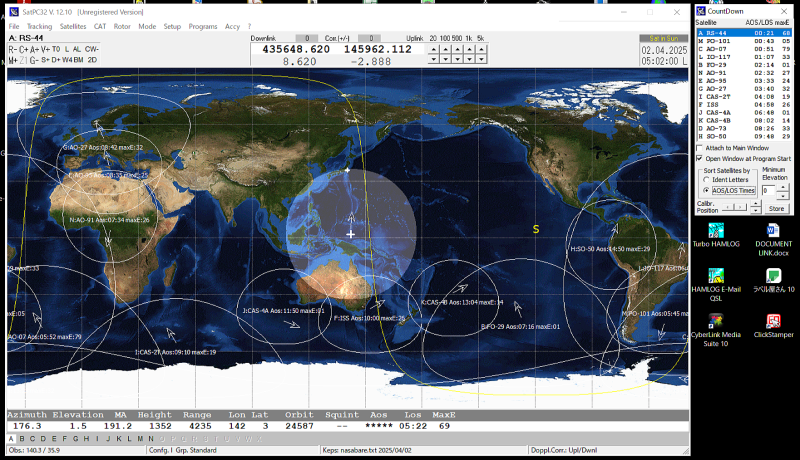

(CI-V/COM5/Baudrate:19200bps).and I found that count down display is very usefull.
It's not use USB(B) connection but I am going to use for a while for being customed.
Custom makes all things easy.
April 2nd 2025/7L2VPL




SATELLITE TRACKING and ANTENNA and RADIO CONTROL SOFTWARE

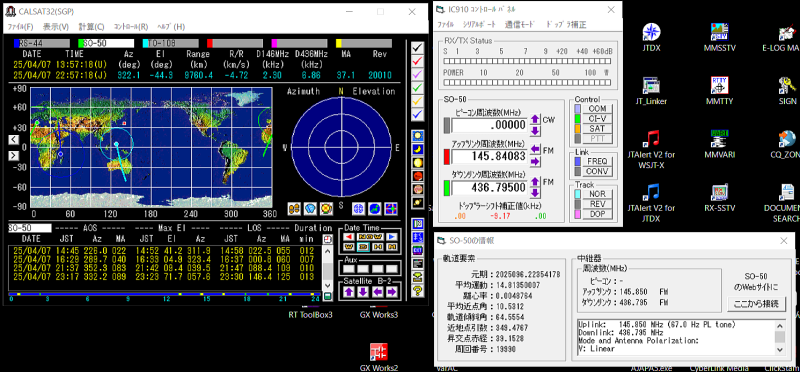

 Calsat32
長年衛星通信をされているOMに伺うとCalsat32を愛用されている
その機能・操作についてご説明頂くと大変素晴らしいソフトである
・This is Satellite Tracking Software made by Japan.
・This software has so many fine dunctions.

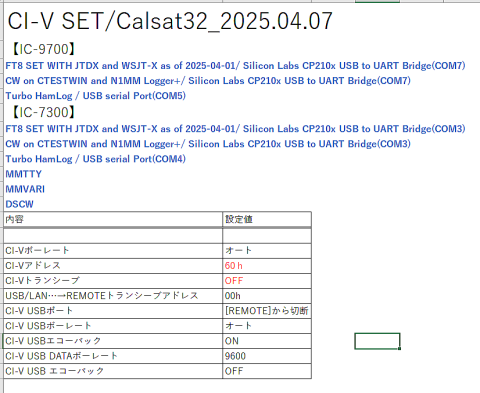

Calsat32のRADIO CONTROL
・RIG SELECTはIC910としなければなりません(IC910 Address=60h)
・CI-VトランシーブはOFF
Calsat32使用前にIC9700のSDカードの設定ロードでCalsat32をリード


・Serial Portの設定はCOM5






衛星からのビーコン受信/HamRadioDelux
I have to learne about calsat32 and want to get images from the NOAA satellite.


XI-V/Tokyo University
2012-7-20





Cute-1.7/Tokyo Institute of Technology
2012-08-02




MY SATELLITE COMMUNICATION RECORD
since 2025-03-28

2025-05-02(FRI) 05:00 CLOUDY 15C H20 L14deg.C WIND 3m/min SE /



2025-05-01(THU) 10:00 PARTLY CLOUDY H23 L11deg.C WIND 3m/min S /
AWT,CWT TEST last night, both on 40m Band. Condx was poor.
AWT score was over 1000 as usual for 15minutes QRS Time and another 30 minutes.
CWT worked with only 2 stations. I was there from start to an end but I was napping.HIHI!
【RS-44】 AOS-13:11 V/U LINEAR,REV DOPPLER,MEL76deg,SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi PWR15W ◆QSO JH4MPR JO4JKL JL2GSN JH1HGI JH2HIW JH4MGU JE4KQH ◆HEARD JR8OGS /Doppl.Corre. MODE Uplink, Upl.Calib.-1920Hz on SatPC32+IC-9700

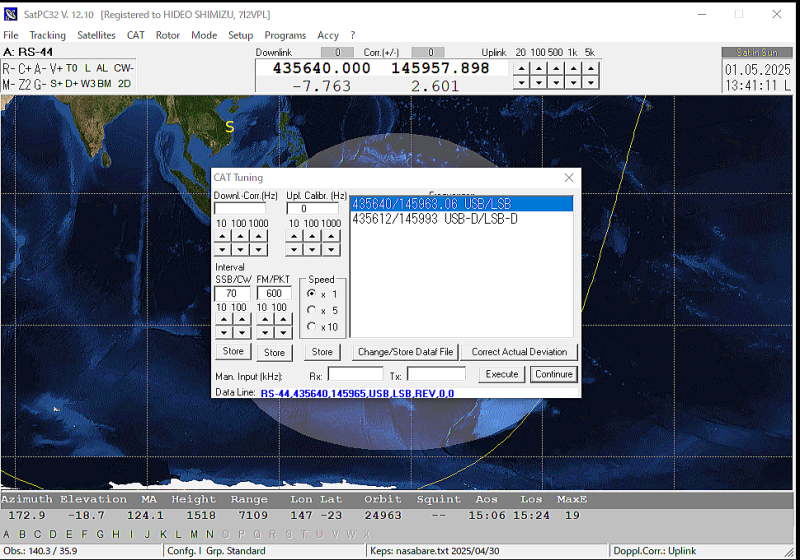

RS-44での交信終了後にChange/Store Data FileをCLICKしてUplink CalibrationをSTOREしたが
もう一度RS-44をActivateしたときにUpl.Calib.の表示が0になっている Clicking on the controls will change and store frequency data in the Dropper SQF file! との事ならUpl.Calibは次の飛来の時は何もしなくてもLOOPが取れるのだろうか?



2025-04-30(WED) 03:00 FINE 11deg.C WIND 3m/min NW /
仕事の為早起き 目覚ましコーヒー飲みながらVERTICALで21077 ZS8W、28074 C5RをCHECKするも全く見えない
QRO PROGRAM 2025: ICT-18のSET UP終了

SAT通信を開始して1か月程経ちなんとかCW交信が出来るようになったものの、TX COMPENSATIONの仕方がLITではFズレして呼んできた局に対応できない(LITを弄ると自身のLOOPが不正になる) つまりLITに依らずにLOOPを確立しないといけないのである それがJE1CVL 久下様の言われるCalsat32の”周波数補正”の方法である その操作方法をマスターしないとこれ以上通信を重ねても意味がない >>> 今朝SatPC32のMANUALで今まで操作方法が分からなかった”周波数補正”についての解説行を見つけたので次回トライする 上手くいけば その後はCAT Tuning の各釦の機能を理解すれば良い

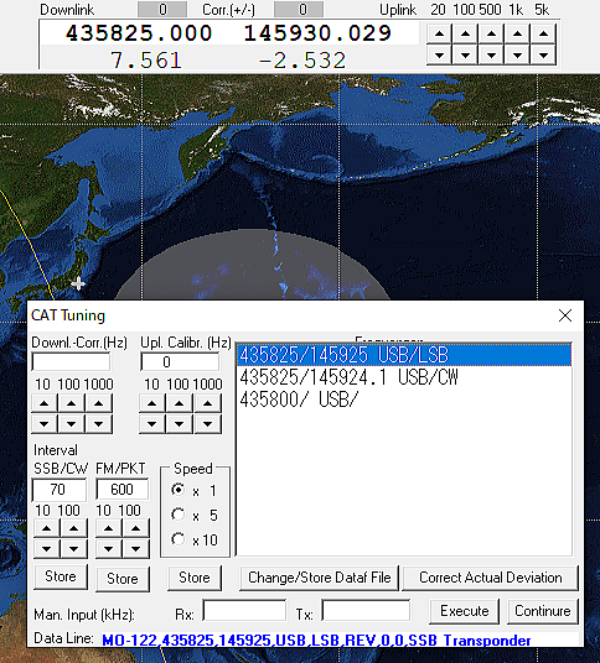

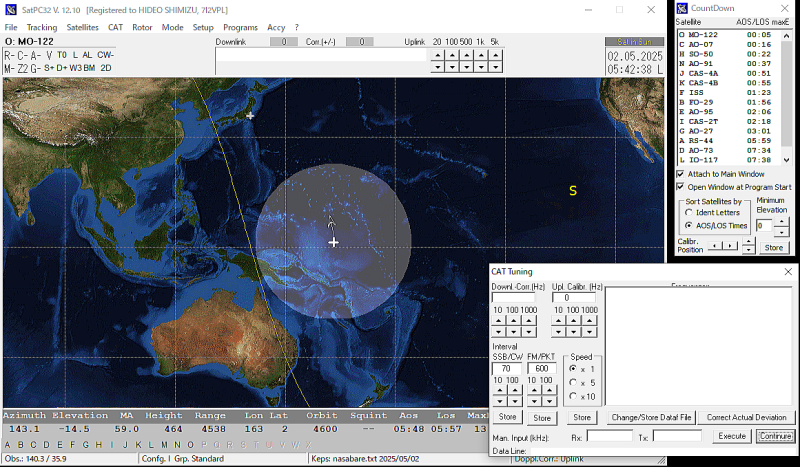

”CAT Tuning”
dd.
 Click the 'Change/Store Data File' button in the CAT menu. In the window that opens click the 'Uplink Calibration' button. The program will then automatically change the TX frequency entry in the Doppler.SQF file. When you select that satellite at future program starts you should immediately hear your signal. Minor remaining frequency deviations may then be corrected with the +/- keys of the keyboard or the correction controls of the CAT menu. If your signal's is too high, click the '+' key, if it is too low click the '-' key

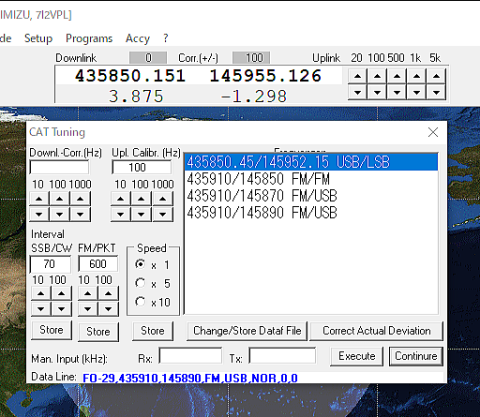

上図はUpl.Calibr.で100Hz UPLINK周波数を上げた例

【RS-44】 AOS-12:47 V/U LINEAR,REV DOPPLER,MEL50deg,SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi PWR50W ◆QSO JK1XLD JH7MJB JA1VDJ J4JKL JR2TZJ JA1VVH JH1UKJ JH4XSY/1 JH1HGI JE5XIC ◆HEARD JA1PHE /Doppl.Corre. MODE Uplink, Upl.Calib.-2140Hz on SatPC32+IC-9700 50W

CAT Tunig による UPLINK周波数補正”成功
SATELLITE:[RS-44]
Doppl.Corre. MODE:
Uplink
CAT Tuning/ Upl.Calib.: -2140Hz
上記データをSTOREしたのでRS-44は次回からUpl.Calib.: -2140Hz が適用される


2025-04-28(MON) 05:00 CLOUDY 14deg.C WIND 2m/min SSW /
【MO-122】
AOS-07:52 V/U LINEAR,REV DOPPLER,MEL11deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JH1HGI JH4MPR JH4MGU ◆HEARD JO2PKJ /Doppl.Corre.Uplink, TX COMPENSATION -0.31kHz By LIT, on SatPC32+IC-9700



2025-04-27(SUN) 05:00 FINE 11deg.C WIND 2m/min SW /
昨夜の21:00〜ALL JA TESTが開催されている。昨年は160m SINGLE BANDで第7位を獲得
今年もと意気込んだがCTESTWINの不調で開始早々からトラブル、N1MMLOGGER+に変えるも操作に不慣れでそうこうしているうちに日が高くなりPOOR CONDXに, 今夜終了前の一時,CONDXが良ければ楽しめると思います。
IC-7300+DXV200L 200Watts BentLongWire 41mtrs Length + MFJ-989D Versa Tuner V
【FO-29】
AOS-10:23 V/U LINEAR,REV DOPPLER,MEL46deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi PWR25W ◆HEARD JG7BBO/7 ◆QSO JA2NNF JH1HGI JM1MTE /Doppl.Corre.Uplink, TX COMPENSATION -0.22kHz By LIT, on SatPC32+IC-9700
This is my 1st CW on FO-29
!

2025-04-26(SAT) 05:00 CLOUDY 12deg.C WIND 4m/min NE /
【RS-44】
AOS-05:11 V/U LINEAR,REV DOPPLER,MEL6deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi PWR50W ◆QSO JA1IRH JH7MJB /Doppl.Corre.Uplink, TX COMPENSATION -1.90kHz By LIT, on SatPC32+IC-9700
【FO-29】 AOS-11:20 V/U LINEAR,REV DOPPLER,MEL15deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi PWR50W ◆NOTHING HEARD
【RS-44】 AOS-13:06 V/U LINEAR,REV DOPPLER,MEL44deg,SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi PWR50W ◆QSO
JG6CDHJ JA1OJA JH4MGU JK1QAY /Doppl.Corre.Uplink, TX COMPENSATION -1.96kHz By LIT, on SatPC32+IC-9700


2025-04-25(FRI) 04:00 CLOUDY 14deg.C WIND 3m/min E /
【AO-73】 AOS-13:21 U/V LINEAR,REV DOPPLER,MEL27deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi
◆QSO JA7KPI/Doppl.Corre.Uplink, TX COMPENSATION +6.91〜+5.17kHz By LIT, on SatPC32+IC-9700
TX COMPENが安定しない、減少方向に次第に小さくなった。この現象は初めての体験。V/U Linear特有か?TX COMPENは符号+(RS-44やMO-122のV/U Linearは符号-)


2025-04-24(THU) 06:00 PARTLY CLOUDY 15deg.C WIND 3m/min ENE /

2025-04-23(WED) 05:30 RAIN 16deg.C WIND 6m/min S /

【MO-122】 AOS-05:48 V/U LINEAR,REV DOPPLER,MEL13.1deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆HEARD /Doppl.Corre.Uplink, TX COMPENSATION -0.29kHz By LIT, on SatPC32+IC-9700
DNLINKは終盤でやっと降りてきたが交信は出来なかった。
【ISS 】 AOS-06:11 V/U FM MEL5deg SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO B100IARU


2025-04-22(TUE) 05:15 FINE 10deg.C WIND 1m/min S /
【RS-44】 AOS-05:28 V/U LINEAR,REV DOPPLER,MEL7deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi PWR15W ◆HEARD CW /Doppl.Corre.Uplink, TX COMPENSATION -2.10kHz By LIT, on SatPC32+IC-9700
UpLink was enough even low power so I decleased my PWR to 15watts.


2025-04-21(MON) 05:30 FINE 14deg.C WIND 5m/min NE /
【RS-44】 AOS-06:49 V/U LINEAR,REV DOPPLER,MEL85.2deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO CW JA8FXG /Doppl.Corre.Uplink, TX COMPENSATION -0.30kHz By LIT, on SatPC32+IC-9700
【RS-44】 AOS-13:01 V/U LINEAR,REV DOPPLER,MEL23deg,SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO CW RZ0CQ JH1HGI /Doppl.Corre.Uplink, TX COMPENSATION -2.37kHz By LIT, on SatPC32+IC-9700

2025-04-20(SUN) 05:05 CLOUDY 18deg.C WIND 5m/min SSW /

2025-04-19(SAT) 05:10 FINE 15deg.C WIND 1m/min SW /

2025-04-18(FRI) 06:10 CLOUDY 15deg.C WIND 2m/min WSW /
【RS-44】 AOS-05:46 V/U LINEAR,REV DOPPLER,MEL9deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO CW JH1UVJ/4 /Doppl.Corre.Uplink, TX COMPENSATION -2.23kHz By LIT, on SatPC32+IC-9700
【SO-50】 AOS-20:07 V/U FM,NOR DOPPLER,ME52deg,SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JK2XXK JG2TSL /Doppl.Corre.Uplink,TX COMPENSATION -1.84kHz By LIT, on SatPC32+IC-9700

2025-04-17(THR) 05:30 PARTLY CLOUDY 10deg.C WIND 1m/min NE /
【RS-44】 AOS-05:20 V/U LINEAR,REV DOPPLER,MEL17.7deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JH1UVJ/4 /Doppl.Corre.Uplink, TX COMPENSATION -0.217kHz By LIT, on SatPC32+IC-9700


2025-04-16(WED) 05:43 PARTLY CLOUDY 8deg.C WIND 3m/min W /
【MO-122】 AOS-07:51 V/U LINEAR,REV DOPPLER,MEL11deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JA8FXG/Doppl.Corre.Uplink, TX COMPENSATION -0.24kHz By LIT, on SatPC32+IC-9700
【RS-44】 AOS-12:57 V/U LINEAR,REV DOPPLER,MEL10.9deg,SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JA8FXG JK1XLD /Doppl.Corre.Uplink, TX COMPENSATION -0.204kHz By LIT, on SatPC32+IC-9700

2025-04-15(TUE) 05:00 RAIN 13deg.C WIND 6m/min S /
【RS-44】 AOS-06:30 V/U LINEAR,REV DOPPLER,MEL05deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JK2XXK JR5JAQ /Doppl.Corre.Uplink, TX COMPENSATION -2.18kHz By LIT, on SatPC32+IC-9700
【ISS 】 AOS-12:36 V/U FM MEL53deg SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JA1FMU JA7CTR
【JO-97】 AOS-19:15 U/V LINEAR,REV DOPPLER,MEL07deg,NORTH BOUND ◆HEARD MY CW DN LINK

2025-04-14(MON) 05:26 RAIN 16deg.C WIND 4m/min SSE /
【ISS 】 AOS-05:17 V/U FM MEL24deg NORTH BOUND ◆HEARD


2025-04-22(TUE) 05:15 FINE 10deg.C WIND 1m/min S /
【RS-44】
AOS-05:28 V/U LINEAR,REV DOPPLER,MEL7deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi PWR15W ◆HEARD CW /Doppl.Corre.Uplink,
TX COMPENSATION -2.10kHz By LIT, on SatPC32+IC-9700
UpLink was enough even low power so I decleased my PWR to 15watts.


2025-04-21(MON) 05:30 FINE 14deg.C WIND 5m/min NE /
【RS-44】
AOS-06:49 V/U LINEAR,REV DOPPLER,MEL85.2deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO CW JA8FXG /Doppl.Corre.Uplink, TX COMPENSATION -0.30kHz By LIT, on SatPC32+IC-9700
【RS-44】 A
OS-13:01 V/U LINEAR,REV DOPPLER,MEL23deg,SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO CW RZ0CQ JH1HGI /Doppl.Corre.Uplink, TX COMPENSATION -2.37kHz By LIT, on SatPC32+IC-9700

2025-04-20(SUN) 05:05 CLOUDY 18deg.C WIND 5m/min SSW /

2025-04-19(SAT) 05:10 FINE 15deg.C WIND 1m/min SW /

2025-04-18(FRI) 06:10 CLOUDY 15deg.C WIND 2m/min WSW /
【RS-44】 A
OS-05:46 V/U LINEAR,REV DOPPLER,MEL9deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO CW JH1UVJ/4 /Doppl.Corre.Uplink, TX COMPENSATION -2.23kHz By LIT, on SatPC32+IC-9700
【SO-50】
AOS-20:07 V/U FM,NOR DOPPLER,ME52deg,SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JK2XXK JG2TSL /Doppl.Corre.Uplink, TX COMPENSATION -1.84kHz By LIT, on SatPC32+IC-9700

2025-04-17(THR) 05:30 PARTLY CLOUDY 10deg.C WIND 1m/min NE /
【RS-44】 AOS-05:20 V/U LINEAR,REV DOPPLER,MEL17.7deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JH1UVJ/4 /Doppl.Corre.Uplink, TX COMPENSATION -0.217kHz By LIT, on SatPC32+IC-9700


2025-04-16(WED) 05:43 PARTLY CLOUDY 8deg.C WIND 3m/min W /
【MO-122】 AOS-07:51 V/U LINEAR,REV DOPPLER,MEL11deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JA8FXG/Doppl.Corre.Uplink, TX COMPENSATION -0.24kHz By LIT, on SatPC32+IC-9700
【RS-44】
AOS-12:57 V/U LINEAR,REV DOPPLER,MEL10.9deg,SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi
◆QSO JA8FXG JK1XLD /Doppl.Corre.Uplink, TX COMPENSATION -0.204kHz By LIT, on SatPC32+IC-9700

2025-04-15(TUE) 05:00 RAIN 13deg.C WIND 6m/min S /
【RS-44】 AOS-06:30 V/U LINEAR,REV DOPPLER,MEL05deg,NORTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi
◆QSO JK2XXK JR5JAQ /Doppl.Corre.Uplink, TX COMPENSATION -2.18kHz By LIT, on SatPC32+IC-9700
【ISS 】 AOS-12:36 V/U FM MEL53deg SOUTH BOUND/435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi ◆QSO JA1FMU JA7CTR
【JO-97】 AOS-19:15 U/V LINEAR,REV DOPPLER,MEL07deg,NORTH BOUND ◆HEARD MY CW DN LINK

2025-04-14(MON) 05:26 RAIN 16deg.C WIND 4m/min SSE /
【ISS 】 AOS-05:17 V/U FM MEL24deg NORTH BOUND
◆HEARD
MY DN LINK/FM TONE67Hz
【RS-44】
AOS-06:04 V/U LINEAR,REV DOPPLER,MEL11deg,NORTH BOUND
◆HEARD MY CW DN LINK

2025-04-13(SUN) 05:07 CLOUDY 11deg.C WIND 1m/min E /
【RS-44】
AOS-05:38,V/U LINEAR,REV DOPPLER,MEL21deg,NORTH BOUN
D/435MHz ANT 9ele Stack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi◆QSO CW JH1UVJ 7N1PFW/1 JR1BFZ/2 JK6DXD R0CQ JA2OLJ JH2HIW JE5XIC /Doppl.Corre.Uplink, TX COMPENSATION -2.34kHz By LIT, on SatPC32+IC-9700

【JO-97】
AOS-021:22,V/U LINEAR,REV DOPPLER,MEL21deg,NORTH BOUND/435MHz ANT 9ele Stack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi◆QSO CW JR6DI JJ6PZM / Doppl.Corre.Uplink, TX COMPENSATION -1.87kHz By LIT, on SatPC32+IC-9700

2025-04-12(SAT) 05:36 FINE 11deg.C WIND 4m/min NNE /
【ISS 】
AOS0-8:30 V/U FM TONE67Hz MEL13deg NORTH BOUND ◆QSO
FM JE0KBP JA8THO

【RS-44】
AOS-13:15 V/U LINEAR,REV DOPPLER,MEL9deg,SOUTH BOUND/435MHz ANT 9ele Stack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi◆QSO CW JE4MZT / ESTABLISHED LOOP at Doppl.Corre.Upl/Dwnl, TX COMPENSATION -2.37kHz By LIT, on SatPC32+IC-9700

【RS-44】
AOS-15:07 V/U LINEAR,REV DOPPLER,MEL67deg,SOUTH BOUND/435MHz ANT 9ele Stack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi◆QSO CW JA1IRH JH4MGU JR0UIU/1 JH4MPR JR2TZJ /Doppl.Corre.Upl/Dwnl, TX COMPENSATION -2.15kHz By LIT, on SatPC32+IC-9700

2025-04-11(FRI) 02:21 CLOUDY 15deg.C WIND 5m/min SSW /
【AO-73】
AOS-02:43 U/V LINEAR,REV DOPPLER,MEL78deg,SOUTH BOUND/435MHz ANT 9ele Stack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi◆RCVD MY CW LOOP /ESTABLISHED LOOP at Doppl.Corre.Upl/Dwnl,TX COMPENSATION +2.68kHz By LIT, on SatPC32+IC-9700

【RS-44】
AOS-04:48 V/U LINEAR,REV DOPPLER,MEL78deg,NORTH BOUND/435MHz ANT 9ele Stack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi◆QSO JE4IVN /THIS IS MY 1st SAT CW QSO. ESTABLISHED LOOP at Doppl.Corre.Upl/Dwnl, TX COMPENSATION -2.33kHz By LIT, on SatPC32+IC-9700

2025-04-10(THU) 12:00 CLOUDY 21deg.C WIND 6m/min SSW /
【ISS 】 AOS-06:51 V/U FM MEL25deg NORTH BOUND ◆QSO FM TONE67Hz JK2XXK

2025-04-09(WED) 06:35 FINE 11deg.C WIND 2m/min WNW /
衛星通信は一気呵成に結果を得ることは難しい、高速で飛行しているし信号も弱い、ましてやドップラーやアップ周波数補正と容易ではない。FT8のようには行かないのである。JE1CVL 久下様には丁寧にキーポイントを教えていただいたのでマニュアルを読んでも次第に理解出来るようになっている。焦らずマニュアルを読み進め一つづつ実践で覚えていく事にします。追尾ソフトはCalsat32とSatPC32を使えるようにしています。

【ISS 】
AOS-07:39 V/U FM MEL48deg NORTH BOUND
◆QSO FM TONE67Hz JA6PL(My 1st SATELLITE QSO) JA8THO JA7PPU


2025-04-08(TUE) 06:48 FINE 9deg.C WIND 1m/min W /

JE1CVL 久下様にアップ周波数補正の方法について八重洲のリグをCalsat32で完全リグコントロールする例として、ドップラ補正は受信固定にした操作方法のご説明を頂いた。
IC9700のリグアドレスをそのまま設定・使用出来ないことからCalsat32のCATコントロールをしていなかったが、久下様のご説明で改めてCalsat32の機能に感心、今日からCalsat32を試用してみます。Calsat32の操作に両手が取られますのでスタンドマイクが欲しくなりました。VOXではどうでしょうか?

【ISS 】 AOS08:26 FM MEL86deg◆
NOTING HEARD /SATINFO UP/DN の記述に誤り
【ISS 】
AOS10:04 FM MEL13deg◆
NOTING HEARD /DN437.800MHz UP145.990MHz
 REPORTED "NOT Heard" @SAT STATUS REPORT FROM 4/7 17:00UTC to 4/8 00:00UTC
【ISS 】 AOS11:44 FM MEL05deg◆NOTING HEARD /DN437.800MHz UP145.990MH

2025-04-07(MON) 04:46 CLOUDY 12deg.C WIND 3m/min NE /
【AO-07】
04:38JST V/U Linear MEL36deg ◆NOT HEARD /REVERSE TRACKING/145MHz ANT 5ele Stack 6mH 14.3dBi/435MHz ANT 9ele Stack 5mH 16.7dBi


2025-04-06(SUN) 03:39 CLOUDY 12deg.C WIND 4m/min S /
10:00 令和7年度滑川区委員顔合わせ 於:滑川共同利用施設

昨日ISSで八木ANTを使用して
辛うじてLOOPが取れた。GP ANTではNGだったので今日は八木ANTでFM SATにトライしてみる(八木は水平)
AOS 04:19[PO-101]以降[PO-101],[SO-50],[ISS],[FO-29],[AO-91]がターゲット(FM衛星)TONE(CTCSS 76Hz or 141.3Hz)/NORMAL TRACKING/435MHz ANT
9ele Stack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi

そう言えば初めて受信に成功した衛星は JO-97 U/V LinearなのでJO-97の周回も期待したい
【PO-101】AOS04:19 FM MEL68deg T141.3Hz ◆NOTING HEARD, NO LOOP
/INFORMATION: Apr.5 20:00UTC No Heard PP5BY REPORTED@SAT STATUS REPORT
【ISS 】 AOS13:20 FM MEL07deg ◆RCVD JA8THO /コールすると7?との応答 もう一息で初交信でした 残念 /MELが大きければいいというものではないね、ANTの垂直面指向性とSATの位置関係がKeyPointだね


2025-04-05(SAT) 04:43 CLOUDY 5deg.C WIND 1m/min N /
LOOPが未だ確実に取れていない。FMはヘテロダインを考えなくて良いはずなので
[SO-50],[ISS],[FO-29],[AO-91]をターゲットにしてFM衛星での
LOOP交信にトライしてみる。TONE(CTCSS 76Hz)/NORMAL TRACKING/ANTは各衛星に同一条件とする為 GPとした
Model:VX30/DIAMOND 2.15dBi(144MHz). 5.5dBi(430MHz) 9mH

【SO-50】AOS14:07 FM MEL33deg◆NOTHIG HEARD
【ISS 】
AOS15:44 FM MEL21deg◆NOTHIG HEARD
【SO-50】AOS15:44 FM MEL21deg◆NOTHIG HEARD
【ISS 】
AOS15:47 FM MEL22deg◆NOTHIG HEARD
【ISS 】 AOS17:21 FM MEL38deg◆NOTHIG HEARD/ANTを9ele Stack(水平 5mH
  16.7dBi)に変えてみると聴こえだす LOOPもOK 比較的強い局をコールするも
 応答なし
 ◆RCVD JR8FQC JA6PL

 FM衛星ですら交信できないのだから 移動運用で衛星通信されている方々には敬服する
 衛星通信をするにはANTの工夫が必要。この点がCW通信などと大きな違い

2025-04-04(FRI) 08:00 FINE 9deg.C THICK FOG WIND 2m/min NNW/

2025-04-03(THR) 07:38 RAIN 9deg.C WIND 9m/min NNE/
【AO-9107:39JST FM MEL25deg◆RCVD FM JG1MPG /Reverse Doppler, ANT 5ele Stack 6mH 14.3dBi
【ISS】09:16JST FM MEL14deg◆RCVD  FM JE0KBP /Reverse Doppler, ANT 9ele Stack 5mH 16.7dBi
【ISS】10:52JST FM MEL46deg◆RCVD FM JE0KBP JL1HHL /10:55 JH1NCT/10:56 JA7BPU /Reverse Doppler, ANT 9ele Stack
5mH 16.7dBi


2025-04-02(WED) 06:38 RAIN 7deg.C WIND 5m/min ENE
/

【CS-4B】14:45JST V/U Linear MaxMEL86deg◆RCVD BC /Reverse Doppler, ANT 5ele Stack 6mH 14.3dBi/He sent codes like "VUR CAMSAT CAMSAT B11SL DF RTR AAA RTR UVM RTT..."
【ISS
】11:38JST FM MEL27deg◆RCVD FM JI1AAF /Reverse Doppler, ANT 9ele Stack 5mH 16.7dBi
ISS】13:16JST FM MEL7deg◆RCVD FM JI1AAF /Reverse Doppler, ANT 9ele Stack 5mH 16.7dBi

2025-04-01(TUE) RAIN 8deg.C WIND 5m/min NNE/
SatPC32でTrackingするようになって手動時より受信機会が格段に増えている
【JO-97】09:29JST V/U Linear MaxMEL73deg◆RCVD USB JA2NLT, JA7IUX /09:33JST CW JA7IUX /Reverse Doppler, ANT GP, Model:VX30/DIAMOND 2.15dBi(144MHz). 5.5dBi(430MHz) 9mH/COMMENT:This is my 1st RCVD STN's CALL on USB/ but sigs were weak.It may be due to my ANT.
【ISS】
15:45JST FM MEL6deg◆RCVD FM NA1SS(morse), FM J□1BJA sorry I missed his prefix/Reverse Doppler, ANT GP, Model:VX30/DIAMOND 2.15dBi(144MHz). 5.5dBi(430MHz) 9mH

2025-03-30(SUN) CLOUDY 6deg.C

【RS-44】07:48JST V/U Linear MEL13deg◆RCVD BC 435.605 [He sent us "RS44"repeatedly]weak RST519 Reverse Doppler, ANT GP, Model:VX30/DIAMOND 2.15dBi(144MHz). 5.5dBi(430MHz) 9mH/COMMENT:This is my 1st RCVD Beacon on IC-9700/

【FO-29】11:50JST V/U Linear MEL18deg◆RCVD JF2NLN/2 CW 435.861 Sigs was weak RST519 Reverse Doppler, ANT Model:VX30/DIAMOND 2.15dBi(144MHz). 5.5dBi(430MHz) 9mH/COMMENT:This is my 1st RCVD CW that I copied his Call Sign on IC-9700/

JE1CVL 久下様のblogでアップ周波数補正についてご説明いただきました
衛星追尾ソフトについてのコメントも頂く、OMはCalsat32だけをお使いとの事、やはりそうかの思い。ただCIVアドレスをSATELLITEの時だけ変えねばならない SDCのPRESET機能を使えば良いし TurboHamLogとの同時使用もCOMポートの競合で出来そうもないのなら 少し面倒でもPRESET機能を使ってCalsat32の使用が良いのかなあ

2025-03-29(SAT)
JE1CVL 久下様のblogで沢山の事をお教えいただきました
SatNOGS Data Base, AMSAT LiveOSCAR Satellite Stats Page, Linear Transponderの受信周波数Tracking Mode, ドップラーシフト/逆ヘテロダインについて

2025-03-28(FRI)
JE1CVL 久下様にLinear Transponderの受信周波数のトラッキングモードについて、NORMALか?REVERSEか?を知るにはどうやって調べたらよいか質問しました






ABOUT MY SATELLITE SYSTEM

MY SYSTEM WHEN I STARTED SATELLITE on 2025.03.28

PC Windows10  Vostro5502/DELL
CPU: 11th Gen Intel(R) Core(TM) i7-1165G7 @2.80GHz 1.69 GHz
RAM:16.0 GB
64Bit Operating System

IC-9700 PORT(COM and LPT)
Silicon Labs CP210x USB to UART Bridge(COM7)←AUDIO CODEC
Silicon Labs CP210x USB to UART Bridge(COM8)←USB(B) REMOTE CONTROL(CI-V)
USB serial Port(COM5)←REMOTE CONNECTOR/REMOTE CONTROL(CI-V)
DATA PORT is NO USE 2025.4.23変更
DATA PORT(COM6)←DATA CONNECTOR/REMOTE CONTROL(CI-V) 2025.4.23追加

2025.03.28 SatPC32/RADIO SETUPでCOM PORTをUSB serial Port(COM5)に指定
2025.04.23 SatPC32/RADIO SETUPでCOM PORTをUSB serial Port(COM6)に指定
2025.04.24 SatPC32/RADIO SETUPでCOM PORTをUSB serial Port(COM5)に戻す
2025.04.24 IC-9700のRemote端子のUSB serial Port(COM6)にHamlogを接続
      SatPCとHamlogが同時に使用できるようになりました

ANTENNA
435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi

UPDATED of MY SATELLITE SYSTEM
and TROUBLE SHOOTINGS etc.

 2025.4.23(WED) COM PORT
SatPC32のRadio Control/Com Portが不安定なので、IC-9700のDATA PORT機能をCI-Vに割りつけてCOM PORTを追加 そのPORTでRadio Controlしてみたらどうか?をトライ
DATA PORTのCOM PORTは
COM6であった
結果:接続に問題ないが トラッキングが遅いような気がします COM6はHamlog接続としてSatPC32のRadio Control/Com PortはIC-9700のRemote端子COMのCOM5に戻している


IC-9700のDATA PORTのCI-VはCOM6 これでIC-9700はCOM PORTが4つになった



 2025.4.23(WED) COM PORT

SatPC32を起動すると昨日変更したCOM7で繋がらない。COM5に戻してみると繋がった。COM5はSatPC32のインストール時から問題なく使用していたREMOTE端子のCI-V PORT。
良く分からないなあ。05:48AOSのMO-122のTRACKINGは正常、DNLINKは終盤でやっと帰ってきたが交信は出来なかった。

 2025.4.22(TUE) COM PORT

SatPC32を起動するとCOM5がOPEN出来ないとのメッセージが出る
HamlogもCOM5を試用しているので試してみるとCATは正常。SatPCだけが急に繋がらなくなった。COM7に変えてみると繋がった。COM7はAudio CodecやCW PORTなのに良く分からないがCOM7で使ってみる。

 2025.4.21(MON) ANT
435MHz ANT 9eleStack 5mH 16.7dBi/145MHz ANT 5ele Stack 6mH 14.3dBi
↑このANTはGAINは十分、RS-44で試すと9700の出力を5W以下に絞ってもDN LINKが帰る。指向性は切れすぎる感がある。ローターを微調整するとDN LINKの信号強度が大きく変化する
145MHzは3ele Singleでどうだろうか?
9700のPWRを今後15Wに絞ろうかと思う。
