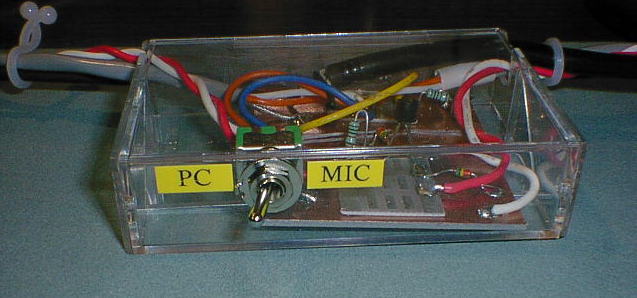

SSTV interface
RCV cable/from Radio audio out to Soundcard Line In
Xmit cable/from Soundcard Line out or microphone to Radio Mic input
RS232C PTT interface
| ＪＥ３ＨＨＴ／森氏は日本で初めてパソコンのサウンドカードを使用したRTTYソフトウェア／MMTTYを開発されました。 以前からRTTYを運用してみたかった私にとってこのニュースは朗報でした。 なぜならPSK31とSSTVを既に立ち上げていましたのでコンピュータとトランシーバ間のインターフェースはそのまま使えそうだし、ＴＮＣなどの追加設備は一切必要ないのですから大変素晴らしい。以前から運用してみたかったRTTYモードがソフトウェアをインストールするだけで実現できるのです。森氏のMMTTYは実に素晴らしいソフトウェアです。 |
RTTY導入のプロセス
次のステップでRTTYを導入しました。 |
|
| ソフトウェア MMTTY |
ソフトウェアはＪＥ３ＨＨＴ／森氏が開発したMMTTYのヘルプに詳細マニュアルがありますので安心です |
| ハードウェア interface 回路図 |
psk31とSSTVで使用している,AFSKパソコンインターフェースを使用しました。psk31のために製作した以後、SSTV向けにマイク切り替え回路を追加したインターフェースです。 |
| 関連資料 |
「ＪＡＲＬアマチュア無線ハンドブック」でＲＴＴＹとＡＭＴＯＲについての基礎知識と運用マナーを調べました。 |
SSTV interface
RCV cable/from Radio audio out to Soundcard
Line In
Xmit cable/from Soundcard Line out or microphone
to Radio Mic input
RS232C PTT interface

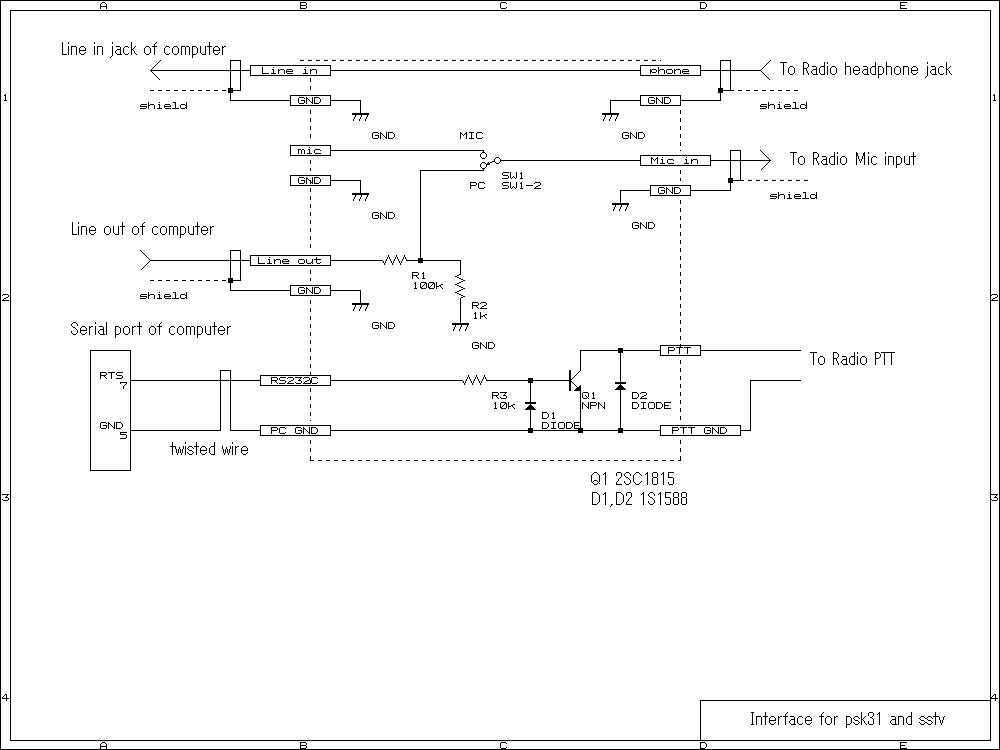

ＳＳＴＶ用マイク切替え器回路図
