Ｓ３０１Ｂ  ＭＤ－２２型 キャブレター


１．プロフィール
　  富士重工は、昭和３７年１０月、Ｓ３０１Ａ型の進化型として ウエブタイプ ロータリーバルブ エンジン
　　を搭載したＳ３０１Ｂ型の開発に着手した。このエンジンの気化器として三国商工により「ＭＤ－２２型」
　　が新たに製作された。
　　ＭＤ－２２型気化器には Ｓ３０１Ｂ型、Ｓ３０１ＢＨ型、Ｓ３０２ＢＴ型、Ｓ４０２ＢＴ型用の４種類があり、
    部品表では、ＭＤ－２２ＳＣ型と総称されているが、それぞれ仕様が異なっている（詳細は仕様の項参照）。
　　

２．機能と構造
    ＭＤ－２２型気化器は、メーンボアは垂直に、スロットルバルブを水平に構成した。すなわちダウンドラフト
　 （Down Draft）気化器である。このレイアウトはこれまでの一般的な気化器と異なっているが機能および
　  構造は他の水平型気化器と同じである。

　(1) スターターの特徴
　　　エンジンを始動させるとき、特に寒冷地などエンジンが冷えているときには、シリンダーに濃い混合気を
　　　送ってやる必要がある。そうした場合、従来の気化器には始動を容易に行うための補助装置として
　　　チョークバルブやティクラーがあり、これらを使用して始動に必要な濃い混合気をシリンダーに供給
　　　してきた。しかし、これらを使用するに当たってはどの程度にティクラーを押し、どの程度チョークを
　　　閉じたらいいかはある程度の習熟を必要とし、この操作の上手、下手が直接に始動の難易となっていた。
　　　ＭＤ－２２型気化器に装備されたスターターは、これらの習熟を必要とせず、スターターバルブの開閉
　　　のみにて始動させることが出来る。
　　　
　(2) 燃料系統の働き
　　　気化器の各部の働きは、スロットル開度（運転状態）に応じてそれぞれ行われる。次の表はスロットル
　　　バルブの開度と作用部品名を示す。
　　　



















　

　　 スロットル開度
　　　作　用 部 品


　 ０ 　～　1/8
　
　　パイロットジェット、
　　エアーアジャストスクリュー
　　パイロットアウトレット


　 1/8 　～　1/4


　
　　パイロットジェット、
　　エアーアジャストスクリュー
　　パイロットアウトレット
　　スロットルバルブ
　　ブリードエアージェット


　 1/4　～　3/4
　
　　ジェットニードル
　　ニードルジェット
　　ブリードエアージェット

　 3/4　～　全開

　
　　メーンジェット

　




３．調整法

　(1) スロットルアジャスター（⑨）を右に回すとスロー回転は下がり、左に回すと
      スロー回転は上がる。

　(2) エアースクリュー（⑥）は右に回すとスローの混合気が濃くなり、左に回すと
　　　薄くなる。
　　　エンジン型式により標準のセット値は異なるが、ＥＳ３６Ｂ型及びＥＳ３６Ｕ型
　　　（Ｓ３０１Ｂ、Ｓ３０１ＢＨ型車に使用）エンジンの場合

　　　　寒冷時（冬）： ネジを右へ一杯ねじ込んだ位置より 1.0 ～１1/4回転戻し
　　　　酷暑時（夏）： ネジを右へ一杯ねじ込んだ位置より １3/4 ～2.0 回転戻し
　　
    　である。

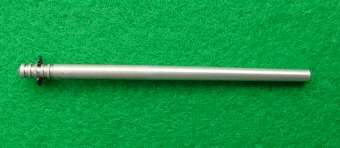

  (3) ジェットニードル　
　　　ニードルの頭部には５個の溝がありこの溝の上（写真では左側）から１段、
　　　２段と順に呼び正規セットは３段（Ｓ３０２，Ｓ４０２の場合は４段）である。
　　　クリップを上方（写真では左側）に移すと混合気は薄くなり、下方に移すと
　　　濃くなる。 　　

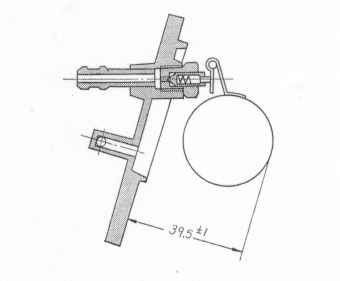

４．油面の簡便測定法
　　燃料パイプの軸を水平にささえ、フロート・ニードルバルブがバルブシート
　　に当たっているのを確認した上でフロートアームと、フロートニードルが接触
　　する。その時のフロートの頂点がフロートチャンバーボディーとミキシング
　　チャンバーボディーの合わせ面から直角に測って ３９．５±１ ｍｍ で
　　あれば油面は大体規正できる。
　　但し、この方法は簡便法で、正規油面とは差がある、正規油面は燃料系統図
　　を参照のこと。
















５．仕様
　　ＭＤ－２２型気化器は大別すると以下の４種類に分類される。





PL 　番号
名称
記号
ＥＳ３６Ｂ エンジン
ＥＳ３６Ｕ エンジン
ＥＳ３６Ｃ エンジン
ＥＳ５２Ｂ　エンジン




(S301 ｷﾞｱｰ付き)
(S301 ﾄﾙｺﾝ)
(S302 ﾂｰﾘﾝｸﾞ)
(S402　ﾂｰﾘﾝｸﾞ)




14
メーンジェット
Ｍ．Ｊ
＃２４０
＃２００
＃１７０
＃１９０





エアージェット
Ａ．Ｊ
＃０．５
＃０．５
＃０．５
＃０．５




26
ジェットニードル
Ｊ．Ｎ
５ＣＩ－３
５ＣＩ－３
4D03(20J2-4)
4D03(20J2-4)




13
ニードルジェット
Ｎ．Ｊ
＃０－５
＃０－５
Ｐ－０
Ｐ－０




25
スロットルバルブ
Ｃ．Ａ
１．５
１．５
１．５
１．５




10
パイロットジェット
Ｐ．Ｊ
＃２５
＃２５
＃４０
＃４０





パイロットアウトレット
Ｐ．Ｏ
1.0～1.4
1.0～1.4
1.0～1.4
1.0～1.4




24
エアースクリュー
Ａ．Ｓ
冬 1.0～1 1/4
冬 1.0～1 1/4
冬 3/4
冬 1.0







夏 1 3/4～2.0
夏 1 3/4～2.0
夏 1.0
夏 1　1/4




6
バルブシート
Ｖ．Ｓ
3/4～2.0
3/4～2.0
２．０
２．０





スタータージェット
Ｇ．Ｓ
＃７０
＃７０
＃５０
＃５０





　部品番号表





名称
　
ＥＳ３６Ｂ エンジン
ＥＳ３６Ｕ エンジン
ＥＳ３６Ｃ エンジン
ＥＳ５２Ｂ　エンジン




(S301 ｷﾞｱｰ付き)
(S301 ﾄﾙｺﾝ)
(S302 ﾂｰﾘﾝｸﾞ)
(S402　ﾂｰﾘﾝｸﾞ)




ボディー　ASSY

89400 2203
←
←
89400 2623




ニードルバルブ　ASSY

89403 2213
←
←
89403 2603




パイロットジェット

89425 2233
←
←
89425 2603




メーンジェット

89404 2213
89404 4403

89404 2603




ニードルジェット

89404 2213
←
89407 2603
←







６．燃料漏れ対策




    (1) フロートチャンバー合わせ面からの漏れ
　　　
        a) パッキンの交換
　　　　　　入手はラビットグッズのページの
　　　　　　ガスケットキットに同梱

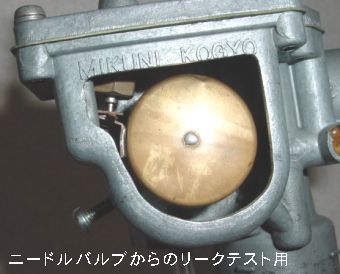

    (2) ニードルバルブからの燃料漏れ
　　　　
　　　　a) ニードルバルブ Assy の交換　
　　　　　　 入手はラビットグッズのページ参照
　　　


　　(3) メインジェット Ｏ－リングからの漏れ
　　　
       a) Ｏ－リングの交換
　　　　　  入手はラビットグッズのページの
　　　　　　ガスケットキットに同梱

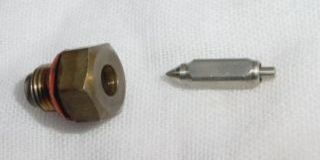

ニードルバルブからのリークは長期間使用で発生する　　

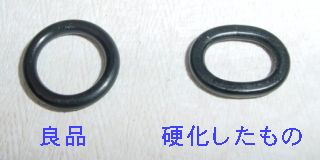

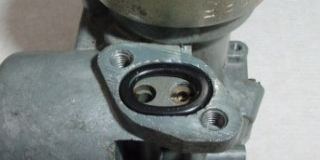

メインジェット部のＯ－リングが劣化しリークする　　　                　

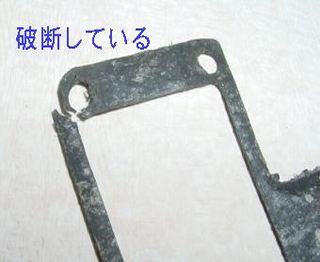

合わせ面のガスケットは破損しやすい

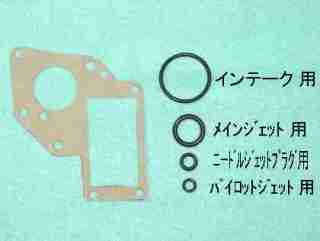

　　ガスケットキットには５点入っている　

　（「ラビットグッズ／部品の販売」ページ参照）　

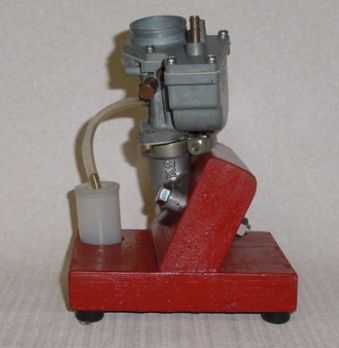

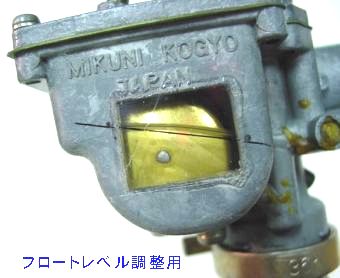

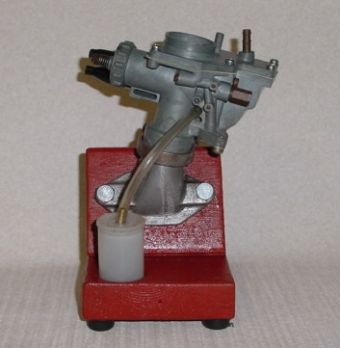

７．キャブレター・テストベンチ（参考：ラビットハウスで使用しているもの

       傾斜は実車と同じように作られている
