特許から見たゴルフ
弁理士　遠山　勉　（２００１／１０／２２）

第５話　ＯＵＴ　５番ホール

有名プロの発明品

平成６年（１９９４）３月２５日に出願された特願平６−７９３９７号（特開平７−２５５８７９）記載のアイアン・セットは、美津濃株式会社から出願されたものです。

その発明者は、なんと、「中島 常幸」氏。これは、美津濃から、TN93の名前で実際に販売されています。

【特許請求の範囲】
この発明のクラブは、 番手数が増加するにしたがってライ角とロフト角が漸増するアイアンゴルフクラブセットであって、それぞれのアイアンゴルフクラブが背面部に凹部が設けられており、該凹部の内周形状を規定する線のうち凹部トウ側線の一部または全部が直線であって、且つ、該凹部トウ側線の直線部を含む平面と、ホーゼルの略中心を通るシャフト軸中心線を含む平面とが、アイアンゴルフクラブの番手数の変化に関わらず常に平行であることを特徴とするアイアンゴルフクラブセットです。

本発明は、シャフト軸中心線回りの慣性モーメントＩS が大きくヘッドの返りが良いうえに、スウィートエリアが適度に広く、且つ、コントロール性に富むアイアンゴルフクラブセットを提供することを目的とする。
　本考案に係るアイアンゴルフクラブセットにおいて、それぞれのアイアンゴルフクラブの背面部に凹部が設けられており、スウィートエリアが広がる効果がある。更に、該凹部の内周を規定する線のうち凹部トウ側線の一部または全部が直線であって、且つ、該凹部トウ側線の直線部を含む平面と、ホーゼルの略中心を通るシャフト軸中心線を含む平面とが、アイアンゴルフクラブの番手数の変化に関わらず常に平行となるように構成することにより、シャフト中心軸から垂直距離が最も離れた位置に、より多くの質量を効果的に配分することができる。そのため、シャフト軸中心線回りの慣性モーメントＩS を増大させる効果がある。
　また、本発明に係るアイアンゴルフクラブセットにおいて、それぞれのアイアンゴルフクラブの背面部に設けられた凹部は、フェース面に接地面と平行に設けられたスコアーラインの幅内に納まり、且つ、アイアンゴルフクラブの番手数の変化に関わらず、該スコアーラインの長手方向の幅、及びトウ先端部からスコアーラインのトウ側先端までの距離が一定となるように構成することにより、番手の変化にともなう打球感の差を小さくすることができる。
　更に、本発明に係るアイアンゴルフクラブセットにおいて、前記凹部トウ側線よりトウ側に位置するウェイト部には、重心調整部が設けられており、接地面から該重心調整部までの高さが番手を追って高くなるように構成することによって、番手の小さいロングアイアンクラブにおいては低重心となり、番手の大きいショートアイアンクラブにおいては高重心となり、中間のミドルアイアンにおいては重心位置をロングアイアンクラブとショートアイアンクラブとの中間に設定することができる。
　　また、本発明に係るアイアンゴルフクラブセットにおいて、該凹部トウ側線の直線部を含む平面と、ホーゼルの略中心を通るシャフト軸中心線を含む平面との距離がアイアンゴルフクラブの番手が増加するにしたがって漸増するように構成することにより、番手の小さいロングアイアンクラブにおいては、トウ部に重量を集中的に配分でき、シャフト軸線回りの慣性モーメントＩS を大きくすることができる。一方、番手が増加するにしたがって、ヘッド長さが漸増してゆき、ヒール部にも重量を配分できるため、ショートアイアンクラブにおいてシャフト軸線回りの慣性モーメントを相対的に減少させることができる。

【符号の説明】１ ヘッド２ ホーゼル３ 背面部４ トウ部５ ヒール部６ ソール７ 凹部８ 重心調整部Ｈ 重心調整部の高さＬ1 シャフト軸中心線Ｘと凹部トウ側線Ｙとの距離Ｌ2 シャフト軸中心線Ｘと凹部トウ側線Ｙとの距離ＬS スコアーラインの長手方向の幅ＬT ヘッドのトウ先端部からスコアーラインのトウ側先端までの距離Ｐ1 平面Ｐ2 平面Ｗ ウェイト部Ｘ シャフト軸中心線Ｙ 凹部トウ側線Ｚ 接地面

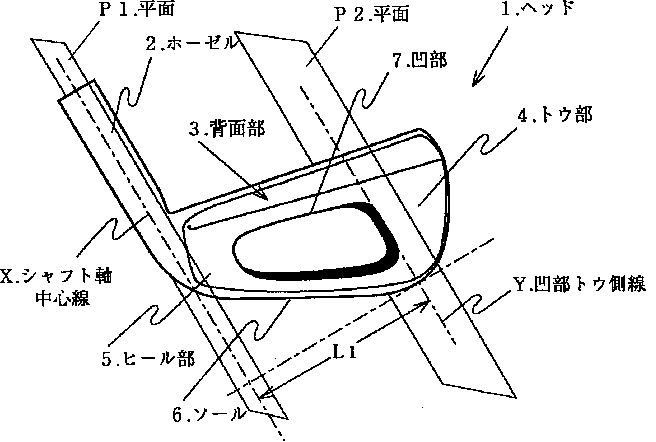

【図１】本発明に係るアイアンゴルフクラブのヘッドの背面図である。

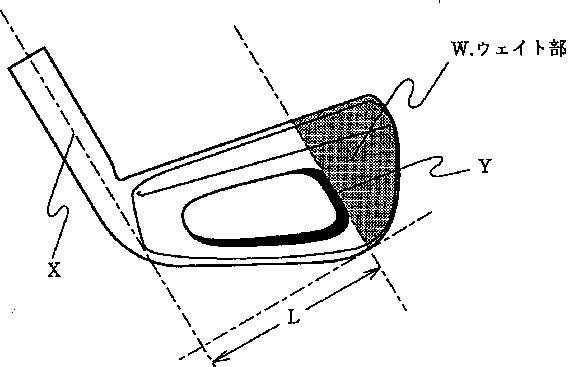

【図２】本発明に係るアイアンゴルフクラブのヘッドのウェイト部を示す図である。

　TN93は、TN87、TN91の後継モデルで、かなりの人気がありました。私も、TN91を一時使用しており、マッスルバックながら、低重心で切れのよいクラブでした。
　中島プロもいよいよ復活の兆しがみられますので、ＴＮシリーズもさらに進化してほしいものです。
