特許から見たゴルフ
弁理士 遠山 勉 （２００４／４／２４）
第１４話 ＩＮ １４番ホール
プロの発明品
平成１４年８月２６日に出願された特願２００２−２４５０７２号（特開２００４−８１４０７）記載の練習用のゴルフクラブを紹介します。
その発明者は、「一家明成氏と、泉川 ピート氏」。泉川ピート氏は、往年の名プレーヤ。
この発明は、ゴルフの打撃練習場にて初心者がゴルフボールを打撃練習を行う場合に、ヘッドのフェースに設けられたセンサーによりインパクト時におけるゴルフボールに対する打撃の有無、打撃方向、飛距離等を確認しながらインパクトでの姿勢を正し、練習に役立てるためのものとのこと。

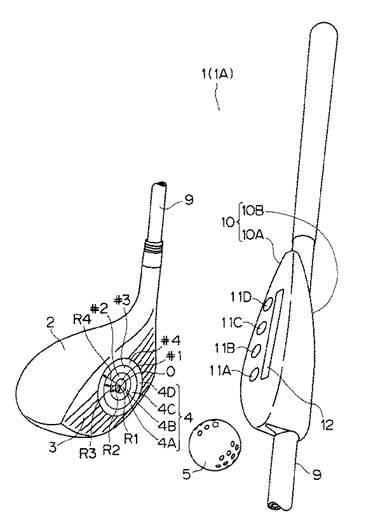

ヘッド２のフェース３にインパクト時にゴルフボール５に対する打撃位置＃１，＃２，＃３，＃４・・・毎に検知可能なセンサー４と、ゴルフクラブ１のシャフト９の上方部に取付けた表示部８とを備え、該表示部はセンサーが打撃位置毎に検知する信号に対応して点灯可能な複数の点灯表示部１１Ａ，１１Ｂ，１１Ｃ，１１Ｄ・・・と、ゴルフボールの衝撃強さに応じて衝撃力を表示可能な衝撃量表示部１２とよりなる。
センサー４のセンサー構成片４Ａ，４Ｂ，４Ｃ，４Ｄ・・・がゴルフボール５に対する衝撃を検知した時に、発生される電気信号により点灯表示部１１Ａ、１１Ｂ，１１Ｃ，１１Ｄ・・・の何れかが点灯される。従って、ヘッド２から離れた手元の表示部８にてゴルフボール５をフェース３の如何なる打撃位置＃１，＃２，＃３，＃４・・・にて打撃したのかが一目瞭然に迅速かつ確実に分かる。
【特許請求の範囲】
【請求項１】
ヘッドのフェースにインパクト時等にゴルフボールに対する打撃位置毎に検知可能に設けられたセンサーと、ゴルフクラブのシャフトの上方部に取付られた表示部とを備え、該表示部は前記センサーが打撃位置毎に検知する信号に対応して点灯可能に設けられた複数の点灯表示部と、ゴルフボールの衝撃強さに応じて衝撃力を表示可能に設けられた衝撃量表示部とよりなるゴルフクラブ。
【請求項２】
センサーが検知する打撃位置とゴルフボールの打撃強さとに応じて制御部を介して打撃距離を表示部に表示可能に設けたことを特徴とする請求項１に記載のゴルフクラブ。
【請求項３】
前記センサーは、圧電体によりなる複数のセンサー構成片を所定組合わせに配列して形成されることを特徴とする請求項１または２に記載のゴルフクラブ。
【請求項４】
前記センサーは、圧電体により半径が異なる複数のセンサー構成片を同心円的に配列して形成されることを特徴とする請求項１，２，または３に記載のゴルフクラブ。
【請求項５】
前記センサーは、両面接着テープによりヘッドのフェースに取付られるか、またはフェースに埋込まれて取付られることを特徴とする請求項１，２，３，または４の何れかに記載のゴルフクラブ。
【請求項６】
前記センサーは、水晶、またはチタン酸バリウムとチタン酸鉛或いはチタン酸カルシウムとの固溶体、亜鉛酸鉛とチタン酸鉛との固溶体等のセラミック系固溶体、ポリ弗化ビニリデン、ＰＶＣ、ビニリデンシアナイト系共重合体等の有機高分子圧電体、亜鉛酸鉛とチタン酸鉛を合成樹脂やゴム等の結合材にて結合した無機−高分子混合系材料のうちから選ばれる１種または何れかの混合材料よりなる圧電体にて形成されることを特徴とする請求項１，２，３，４，または５に記載のゴルフクラブ。
【請求項７】
前記点灯表示部は、ランプまたは発光素子の何れかにより形成され、制御部に接続されることを特徴とする請求項１，３，または４の何れかに記載のゴルフクラブ。
【請求項８】
前記衝撃量表示部は、必要に応じて電池を電源として表示される液晶表示であり、制御部に接続されることを特徴とする請求項１，２，３，４，５，６，または請求項７の何れかに記載のゴルフクラブ。
ゴルフクラブ１を用いて初心者が打撃練習を行う場合を代表的に説明すると、先ずゴルフクラブ１のシャフト９の上方部に取付られている表示部８の外側に設けたスイッチ１４をオンし、衝撃量表示部１２の液晶表示を点灯する。
【００２５】
次いで、両手でゴルフクラブ１を把持し、ゴルフボール５に対して所望のスタンスにてアドレスし、ゴルフボール５の打撃撃練を行う。
そして、ゴルフクラブ１を所望高さに振り上げ、ゴルフボール５を打撃すると、ヘッド２のフェース３には、圧電体６により中心Ｏから半径Ｒ１、Ｒ２、Ｒ３、Ｒ４・・・が大小異なる複数のセンサー構成片４Ａ，４Ｂ，４Ｃ，４Ｄ・・・が同心円的に配列したセンサー４が設けられているので、このセンサー４のセンサー構成片４Ａ，４Ｂ，４Ｃ，４Ｄ・・・が打撃位置＃１，＃２，＃３，＃４・・・毎にゴルフボール５に対する衝撃を検知し、衝撃力の強弱に応じた電気信号が、発生される。
【００２６】
そして、ヘッド２から離れた手元に近いシャフト９の上方部に取付けた表示部８には、ゴルフボール５に対するフェース３の打撃位置＃１，＃２，＃３，＃４・・・に対応してランプまたは発光素子よりなる点灯表示部１１Ａ，１１Ｂ，１１Ｃ，１１Ｄ・・・が設けられるので、センサー４のセンサー構成片４Ａ，４Ｂ，４Ｃ，４Ｄ・・・がゴルフボール５に対する衝撃を検知した時に、発生される電気信号により点灯表示部１１Ａ、１１Ｂ，１１Ｃ，１１Ｄ・・・の何れかが点灯される。従って、ヘッド２から離れた手元の表示部８にてゴルフボール５をフェース３の如何なる打撃位置＃１，＃２，＃３，＃４・・・にて打撃したのかが一目瞭然に迅速かつ確実に分かる。そして、フェース３の先端側位置にてゴルフボール５を打撃した時には、ゴルフボール５はスライス気味になり、またシャフト９の基端側のフェース３にてゴルフボール５を打撃した時にはフック気味になるはずが、実際に打撃されたゴルフボール５の打撃方向が如何なる方向かにより、本来ゴルフボール５をフェース３の打撃位置＃１，＃２，＃３，＃４・・・のうち、如何なる位置にて打撃すべきであったかを会得することができる。
従って、ゴルフボール５のインパクトでの打撃姿勢が、スイング中にヘッドアップする等崩れることなく、しかも力むことがない自然なフォームにてねらいとする打撃方向へゴルフボール５を打撃することができる。
【００２７】
また、ゴルフボール５を打撃してフェース３が衝撃を受けると、この衝撃強さを前述のようにフェース３に設けたセンサー４が検知するので、ゴルフクラブ１のシャフト９の手元に近い個所に取付られている表示部８の衝撃量表示部１２には、センサー４のセンサー構成片４Ａ，４Ｂ，４Ｃ，４Ｄ・・・が受圧する衝撃強さに応じた電気信号が発生するため、この電気信号が制御部ＣＰＵを介して例えば液晶表示のセグメントにより衝撃力として数値表示されたり、棒グラフにより量的に表示される。従って、この衝撃量表示部１２の表示内容の大小により、ゴルフボール５の飛距離を把握することができる。
従って、ゴルフボール５のインパクトでの打撃姿勢が、スイング中にヘッドアップする等崩れることなく、しかも力むことがない自然なフォームにてねらいとする飛距離を出すことができる。
【００２８】
また、衝撃量表示部１２は、記憶素子を備えた制御部ＣＰＵに接続されているので、センサー４が受けた衝撃力の有無に伴うデータに基づき打撃動作に対するゴルフボール５の実際の打撃回数を表示することもできる。
【００２９】
なお、パター１Ｃを用いてグリーン上でゴルフボール５をパッテイングを行う場合にも打撃姿勢や打撃の強弱には相違があるが、ゴルフボール５に対してセンサー４が打撃位置＃１，＃２，＃３，＃４・・・毎に検知する信号に対応して点灯表示部１１Ａ，１１Ｂ，１１Ｃ，１１Ｄ・・・の何れかが点灯されることにより打撃方向を会得できる。また、センサー４により検知するゴルフボール５に対する衝撃強さに応じて衝撃量表示部１２に表示される衝撃量によりカップインを目指したゴルフボール５の距離を習得することができる。
