工作のページ

メーカー保証とは無縁の自己責任の改造行為ですので、ご自分で試される際には、ご納得の上実行してください。

・電池・電源の爆発・発火のおそれがあります。

・ＰＣに大電流が流れることなどの影響で、ＰＣを破壊するおそれがあります。

パソコンのページへ　トップページへ

外部電池：

Thinkpad220用：

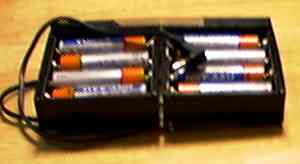

THINKPAD220用外部電池

単３用４本直列電池ケース(\300)を２ケ

L字プラグ付き電源コード(\180)

ニッケル水素電池(\270 X 8)

総予算　約\3,000 （充電器が別途必要）

Thinkpad220は単三乾電池６本で駆動できるよう、純正電池ボックスがついている。最低動作電圧は5.8V付近（FUELGAGEの表示）である。二次電池６本直列(1.2V X 6 -> 7.2V)では、30分くらいしか使えない。

一方、ＡＣ入力は10.5V。ここに二次電池８本直列(1.2V X 8 -> 9.6V) 入れてやると、２時間以上使えるようになった。

９本直列(1.2V X 9 -> 10.8V)がいちばん長時間使えそうだが、充電器が４本単位なので、９本という組み合わせはめんどうなのだ。

秋葉原の千石電商(03-3253-4411)で単３用４本直列電池ケース(\300)を２ケ、L字プラグ付きコード(\180)(直径は現物あわせし)を購入。これらを８本直列になるよう絶縁テープでつなぎました。（ハンダ付けなし）

使うときは、WET SUIT 3.0のポケットにこの電池を入れています。

写真中の電池はユアサのＮＩ-Ｈ 1400mAのもの。やはり千石電商で@\270。

DYNABOOK & Libretto 用：単３　Ｘ　８本直列　Ｘ　並列

DYNABOOK用外部電池

単3・8本直列電池ケース(\180)２ケ

電源コード(\1,500)(純正ＡＣアダプタより切断)

ニッケル水素電池(\270 X 16)

この電池を入れるケース（ナイロンのペンケース）(\100)

総予算　約\6,300 (充電器別途要)

DYNABOOK SS475用(AC入力 15V)に作った単３電池１６本(＾＾；）の外部電池.

二次電池12本直列(1.2V X 12 -> 14.4V)が近いが、この組み合わせだと電流不足らしくBOOTしなかった。そこで、(8本直列)の並列にしてみたところ、BOOTした。

プラグ形状が同一なLIBRETTO　20/30/50及びSS425/433/450/475,PORTEGE 620で使える。これは汎用性が高い。

欠点は「電池を16本いっぺんにとりかえねばならないのが億劫」、だということ。何か整流してやる必要があるのかもしれない。持続時間は未測定。

SS425/433/450/475用の純正乾電池ケース(8本直列)(希少品。チチブ電機にもなし)より成績がよければ作ったかいがあるのだが。

チチブ電機でSS475用の純正電池が\15,000(1999年)だったので、半分以下の予算で作れたことになる。ネックは電源コードの汎用品が見つかるかどうか、というところです。

※　単２電池(@4,500mA)　８本のほうが実用性がありそうですね。今、これを書いてて気づきました。充電器が対応できればやってみたいですけど。@\780くらいするんですよね。単２のNI-Hって。しかも重いしなぁ。　Librettoの大容量電池(\20,000)が 2,400mAで3時間以上もつらしいから、作ってみる甲斐はあるかもしれませんね。

DYNABOOK & Libretto 用：単２　Ｘ　１２本直列

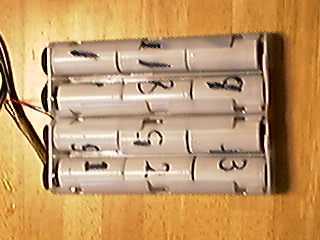

単２電池ボックス１

単2・6本直列電池ケース(\150)２ケ
SNAP CODE (\50)２ケ
電源コード(\1,500)
(純正ＡＣアダプタより切断)

         ニッカド電池(\60 X 12)

         この電池を入れるケース
（ナイロンのペンケース）(\100)

         総予算　約\2,720
			(充電器別途要)

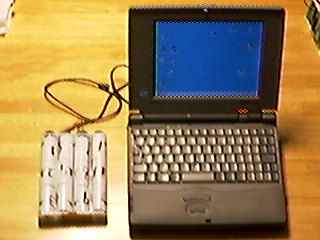

単２電池ボックスとSS475

2000/7

単２のニッカド電池が格安で入手できたので、１４．４Vの電池ボックスを作ってみました。　1.2V X 12本　2300mAです。

ちょうど、LIBRETTOの大容量バッテリと同程度の容量ということになります。上にも書きましたがSS475,PORTEGE620と兼用です。

ただし重さはLIBRETTOと同じくらい(800g)もあります。

実用的にはどうかなぁ、というものになってしまいました。
