器洗い機を購入した。食器洗い機は給排水が必要なので設置場所は限られている。
シンクのすぐヨコがベストであろう。
というわけで、我が家でもその位置に設置した。
さて、おくさんによると、とても便利で満足らしいのだが、ひとつ気になることがあるという。
それは、食器洗いが済んで乾燥動作になると、食器洗い機正面の排気口から、 湯気がはき出され、上に立ちのぼる。
ご覧のように、食器洗い機の上には食器棚があるため、食器棚の底に水滴がつき、また中が湿気っぽくなってしまうのである。
そこで、ファンを回して湯気を吹き飛ばし、食器棚に直撃するのを防ぐことを考えた。
実際、このアイデアは有効で、ファンにより湯気の流れを変えることができ、上記の問題は解決する。
とはいえ、ファンのＯＮＯＦＦがめんどうである。
ところで湯気が発生するのは、洗いコースによって違うが標準コースでスタートから約３０分後で、発生時間は２０分程度である。
そこで、洗いスタートから３０分後にＯＮになり、２０分間継続後、自動的にＯＦＦになるようなファンを作ることにした。
利用するのはおなじみのＰＩＣマイコン。
今回はファンの制御だけなので、シリーズ最小の１２Ｃ５０９を使うことにした。

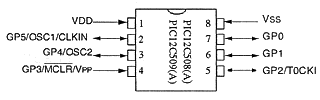

１２Ｃ５０９はＩ／Ｏが６ｂｉｔしかなく、そのうち４ｂｉｔは機能兼用である。
（メーカー
データシートより）６ｂｉｔ全てをＩ／Ｏに使用するとして、
出力
ファン（リレー）制御・・・１ｂｉｔ
動作モニタ（ＬＥＤ）・・・１ｂｉｔ
入力
開始時間設定・・・２ｂｉｔ
継続時間設定・・・２ｂｉｔ
これで、６ｂｉｔ使いきってしまった。リセットやスタートスイッチは無しである。
スタートはメイン電源のＯＮＯＦＦで実現しよう。リセットは内部リセット任せだ。
ファン動作時間はそんなに変更するものではないが、固定ではなくある程度変更が効くようにしよう。
開始時間、継続時間とも２ｂｉｔあるので、それぞれ４通り設定できる。
次のような仕様にした。
| 設定 | ００ | ０１ | １０ | １１ | |
| 開始時間 | ００ | １０ | ２０ | ３０ | 分後 |
| 継続時間 | ０５ | １０ | ２０ | ３０ | 分間 |

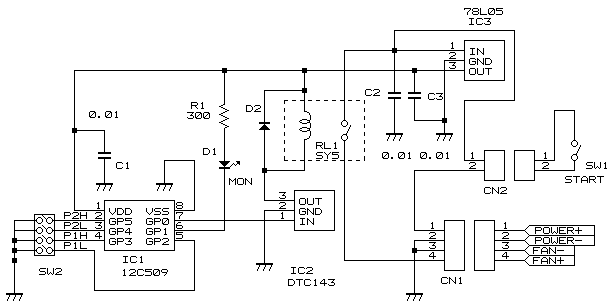

回路図
製作
せっかく小さいマイコンを使うので、実装もできるだけ小さくすることにした。
ユニバーサル基板に部品を押し込めた。
ファンは、以前購入したまま未使用のパソコン用のＤＣファンを利用する。
 製作した基板。 |
 ケースに収めた状態。 |
動作
スタートスイッチがないので、電源をつなげるとすぐ動作を開始してしまうが、 それは気にせずディップスイッチで時間設定をして上部のスイッチを押すと、 再度スタートする。
開始までの間はＬＥＤは点滅する。
開始時間になると、ＬＥＤは点滅から点灯に変わり、ファンが回り始める。
継続時間を経過するとＬＥＤは消灯し、ファンは停止する。
再スタートは、上部スイッチを押せばよい。
つまり、食器洗い機の洗いスタートと同時にこのタイマーファンをスタートさせればいいのである。
ちょっと見栄えは悪いが、とても役に立っている一品である。

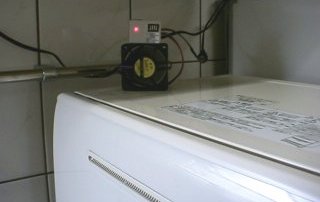

動作中の様子
