４回目は音を出すがテーマである。
音を出す方法は、前回、前々回のように外部の音源を リレーや直接制御などで行う方法をすでに紹介した。
今回は外部装置を
使わずにＰＩＣだけで音を出そう。発音素子は圧電サウンダを使用する。（右画像）
圧電サウンダとは、電圧を加えると変形するセラミックの性質を利用したもので、 交流を加えると連続的に変形して音が出る。
加える周波数を変えると音色も変化するので、ブザーなどの単音と違い、 スピーカーライクな発音が楽しめる。

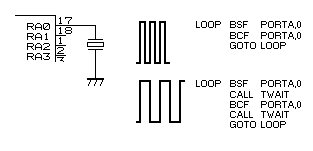

上図の回路で、ポートの出力をHiとLoを交互に出力すれば、その周期に応じた音が出せるという わけである。
従って、出力を変化させるタイミングを調節してやれば、音色を変えることができる。
このしくみを利用して、タイマを作る。タイマといってもただのそれではない。
題して「帰ってきたウルトラ３分タイマ」なのだ！ざっばーん！
オンにすると、まず緑色に点滅。
３分後にあのカラータイマサウンドと共に赤い点滅に変化する３分間しか測れないウルトラ単機能タイマである。
ところで、なぜ「帰ってきた」なのか？
それは、１９９０年の作品としてすでに発表しているからである。
当時は、まだＰＩＣは存在していなかったので、タイマＩＣ（５５５）を使って製作した。

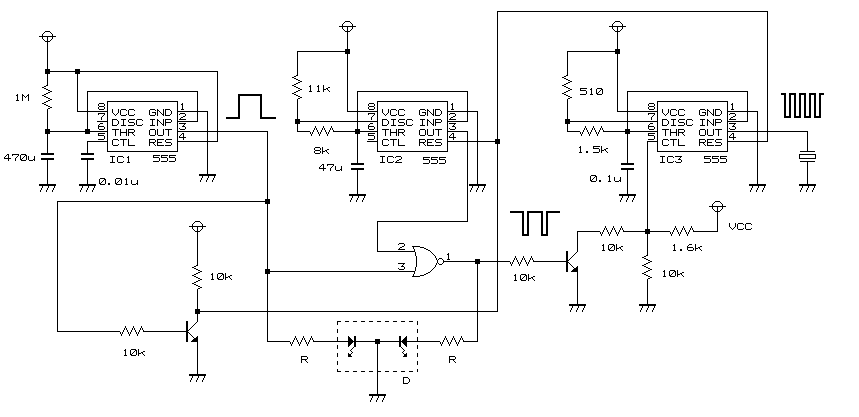

回路図はこうである。
タイマＩＣを３つ使用している。
ＩＣ１は３分計測用、ＩＣ２はＬＥＤ点滅用、ＩＣ３はサウンド発生用である。
ＩＣ１は単安定回路、ＩＣ２，３は無安定回路である。ＩＣ３はＣＴＬ端子に加える電圧を 変化させてサウンドの音色を変化させている。
当時、これらの部品を使用して、コンパクトに収めるのは大変だった。
ちょうど仕事でハードウェア設計をしていたことも手伝ってか、 フラットパッケージやチップ部品を用い、またエッチングしてパターンを起こして作ったのだったなぁ。 （下の画像。ここで、感慨にふける作者。）

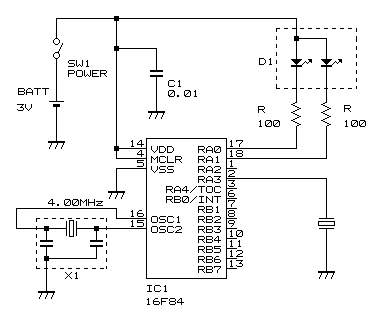

さて、これを今回はＰＩＣを用いて実現する。
前述の回路と比較してみると、とてもシンプルだ。反面、ソフトウェアが必要というわけなのだが。
部品
| ＬＥＤ ２色ＬＥＤを使用する。１つで２色（赤と緑）発光できる。 |
 |
| 圧電サウンダ 前述のものです。ハイ。 |
|
| 透明プラスチック半球 適当な大きさのもの。 工作材料を扱っているお店で売っている。 何でもいいので、何かの容器で利用できるものがあればそれがいい。 ちなみにいわゆる「ガチャガチャ」の容器では少し小さすぎであった。 |
 |
| タイピン台 胸にとりつけるための金具。 |
 |
製作
１．基板の製作
ユニバーサル
基板を丸くする。周囲を細かくニッパーで切り取っていき、最後はヤスリで仕上げるとよい。次に部品を取り付け配線する。
電池は
ＣＲ２０３２を使用する。基板ウラ側にホルダを取り付ける。またウラ側にスイッチとタイピン台を取り付ける。
２.ケースの製作
タイマの発光
部分は大きくしたい。しかしＬＥＤ自体は小さいものなので、少々工夫をしなければならない。まず、白い画用紙か薄いプラ板を丸く切り、ＬＥＤにかぶせる。反射板である。
次に、キッチ
ン用のラップを無造作に丸めて、プラ半球の内側に貼りつける。これによりＬＥＤの光が拡散され、全体が発光しているように見える。
（ただし、緑は暗いため明るいところでは効果がない。）
３.完成
プラ半球を基板にかぶせて完成である。
胸につけた状態。
動作のようす（サンプルムービー） （MPEG 957KBytes）
（注）わかりやすいようにあまり明るくない環境で動作させています。
おわりに
このタイマの使い道は多くない。
というか実用性を期待する方がマチガイである。
とにかく３分間計りたいときに使おう。
カップラーメンかな、やっぱり。
