ＥＡＳＹ８４シリーズその１「自転車テールライト」(2001)

ＥＡＳＹ８４シリーズとは、ＰＩＣ１６Ｆ８４を使って簡単な電子工作を楽しもうという企画である。


第１回目はＬＥＤを使った工作である。最初はやはりそこから始めるのが無難であろう。
とはいえ、ＬＥＤを光らせるだけというのはそりゃ枯れた内容ではある。

そんな中、何とか実用的なものはないかと思いあぐねていた時、見つけたのが自転車用テールライトである。
ハッキリいって、市販されているものの方がかっこよくて使いやすい。
でも、自作することに意義があるのだ。光らせ方だって自分の好きなようにプログラムできる。
自分で作ればそれは、世界でただ一つＵＮＩＱＵＥなものであるわけだから。

というわけで、仕様である。

ＬＥＤ４個搭載。
ブリンクとリレーの２通りの点滅。
単４電池×２で動作。
とりあえずこんなところだろうか。

さて、１６Ｆ８４でＬＥＤを光らせるにはどうしたらいいだろうか？
１６Ｆ８４はＬＥＤを光らせる程度の電流ならばそのまま端子に流すことができるので、 抵抗を介してそのまま接続する。
ポートの出力のＨｉ／Ｌｏを切り換えてＬＥＤを点滅させるのだ。

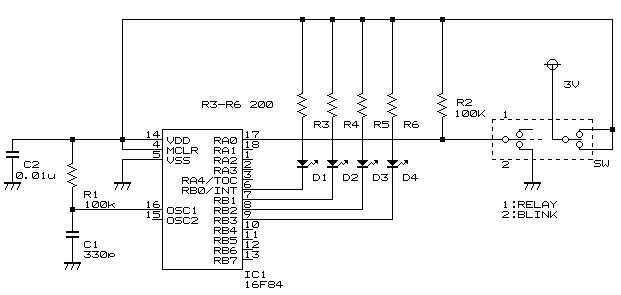

回路図

回路図はこうである。

ＳＷはセンターのある２回路のスイッチである。
電源のＯＮ／ＯＦＦと点灯パターンの選択を行う。
電源は単４×２の３Ｖである。

ソースプログラム

１６Ｆ８４のソースはこうである。

点灯パターンの選択は、ＲＡ０の値によって決まる。
この場合、Ｌｏならばパターン１、Ｈｉならばパターン２となる。

        ・・・
        BTFSC  PORTA,SEL
        GOTO   PTRN2            ;SEL=0ならばパターン１
                                ;SEL=1ならばパターン２
PTRN1   NOP
        ・・・
PTRN2   NOP
        ・・・

一度スイッチを入れたら切るまで延々点灯パターンを繰り返すようになっている。

点灯パターンはビット列としてテーブルで持っている。
各ビットは０で点灯、１で消灯である。（上位４ビットはつながっていないので常に１とする。）
パターン１（ブリンク）はデータ数２、パターン２（リレー）はデータ数６の繰り返しである。
パターンを変えたい時は、このビット列データを変えればよい。

        ・・・
DDATA1	ADDWF	PCL,F		;表示用パターンテーブル  パターン１
	RETLW	b'11110000'
	RETLW	b'11111111'
DDATA2	ADDWF	PCL,F           ;パターン２
	RETLW	b'11111110'
	RETLW	b'11111101'
	RETLW	b'11111011'
	RETLW	b'11110111'
	RETLW	b'11111011'
	RETLW	b'11111101'
        ・・・

またデータ数を変更した場合は、FRM1またはFRM2の値をそれに合わせる。

        ・・・
FRM1	EQU	2	;表示パターン１フレーム数
FRM2	EQU	6	;表示パターン２フレーム数
        ・・・

部品

主な使用部品を説明しよう。

ＬＥＤ
明るい方がいいから超高輝度のものを選ぶ。今回は東芝のTLRH180Pを使用した。
５mAくらいしか流さなくても十分明るい。
ケース
１００えんショップで売っていたクリップのケースがちょうどよい大きさであった。
余談であるが、１００えんショップは材料の宝庫である。
スイッチ
センターで止まる２回路６接点のスイッチが必要。
１回路のものを２つにしてもよい。電源スイッチとパターン選択を別にすればよい。
マジックテープ
自転車に取り付けるのに必要。
（ちなみにこれも１００えんショップで調達。）

製作

まず、Ｐ板の大きさを決める。
ケースに電池ホルダを入れた後の残りスペースに入るようにユニバーサルＰ版をカットする。
それに部品を取り付けて回路図どおりに結線していく。
抵抗やコンデンサ以外はソケットにしておくと作業はしやすい。

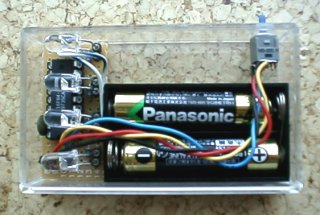

あとは、その他の部品を取り付けてケースに納める。

ＬＥＤは足を折り曲げてつける。→→→


最後にマジックテープを底面に貼り付けて出来上がり。

ＬＥＤ点滅の様子である。
ブリン クパターン　 　 リレーパターン



自転車に取り付けた様子。



マジックテープで取り付けでは、ちょっと心許ない気がする。
実はフィールドテストをしていないので、ハッキリ言って心配である。
また、この回路で電池寿命がどれくらいあるのかわからない。
しかし消費電力は少しだし、夜、自転車に乗る時にしか使わないのでかなり持つのではないかと期待している。
もし十分であれば、電池をもっと小型（単５とかボタン電池とか）にすれば本体も小型化できる。
そうしたら、取り付け方法の課題もクリアできるかもしれない。 この件は追って報告するとしよう。
