観測セルは高圧下でプロセス、反応、相状態を観測できるよう設計されています。

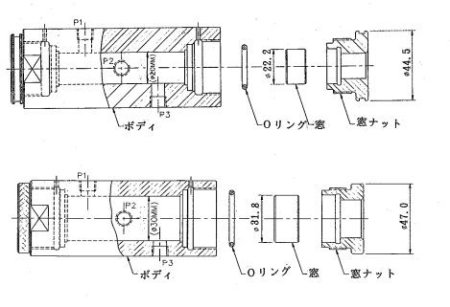

容器内の横断面を観測できるようにそれぞれのキャップの１個ずつ窓が付いています。
セルボディとキャップは非磁性体ですから容器内に攪拌棒を入れて電磁攪拌器を使用する
事ができます。 シンプルで軽く、使いやすい容器です。
２種類の窓径により操作圧が４１３barと６８９barの容器があります
| 部品番号 |
容器容量 |
内径寸法
φx(mm) |
外形寸法
φx(mm) |
重量(kg) |
圧力、窓径、ポート、材質 |
| 05424-1 |
5 mL |
20.0 x 15.9 |
44.5 x 76.9 |
0.91 |
圧力：689bar(150℃時)
サファイア窓径：22.2mm
ポート：1/8"NPT
ボディ材質：316SS
窓ナット材質：304SS
|
| 05424-2 |
10 mL |
20.0 x 31.9 |
44.5 x 92.8 |
1.04 |
| 05424-3 |
25 mL |
20.0 x 79.6 |
44.5 x 140.6 |
1.58 |
| 05424-4 |
50 mL |
20.0 x 159.3 |
44.5 x 220.2 |
2.47 |
| 05424-5 |
100 mL |
20.0 x 318.5 |
44.5 x 379.5 |
4.25 |
| |
|
|
|
|
|
| 05422-1 |
10 mL |
30.0 x 14.2 |
47.0 x 76.2 |
0.78 |
圧力：413bar(150℃時)
サファイア窓径：31.8mm
ポート：1/8"NPT
ボディ材質：316SS
窓ナット材質：304SS
|
| 05422-2 |
25 mL |
30.0 x 35.3 |
47.0 x 97.5 |
1.00 |
| 05422-3 |
50 mL |
30.0 x 70.9 |
47.0 x 132.8 |
1.36 |
| 05422-4 |
100mL |
30.0 x 141.7 |
47.0 x 203.7 |
2.09 |
| 05422-5 |
250mL |
30.0 x 354.3 |
47.0 x 416.3 |
4.27 |
|
