3ビームのパルスドップラーを使った小中口径管路用プロファイル流量計

パルスドップラーテクノロジーにより配管内の流れのパターンを直接測定するので高精度流量測定が可能となります。

ポータブル使用にあわせて、従来のPro20のモデルを元に測定センサーからすべてを専用設計しました。
小口径管路においてパルスドップラーテクノロジーの精度を使用した高精度流量測定が可能となりました。


3方向の超音波ビームにより、3方向それぞれの流速をセンサーからの距離別に測定します。この結果から管路内の流れの流速パターンを作成します。
さらにその流速パターンから、平均流速を算出するため、より高精度の流速測定が可能となります。3方向の流速測定ビームとは別に上方に向かい水位測定ビームを発信して、水位も測定します

測定項目 流速　管内流速パターン
流量
内蔵流量変換式 流速パターンから直接算出

本体設置場所
　 腐食対策をしており、また、コントローラは防水構造のため陸上であれば設置場所は選びません。






小中口径管路・水路に最適　最大2mまでの管径に対応します。

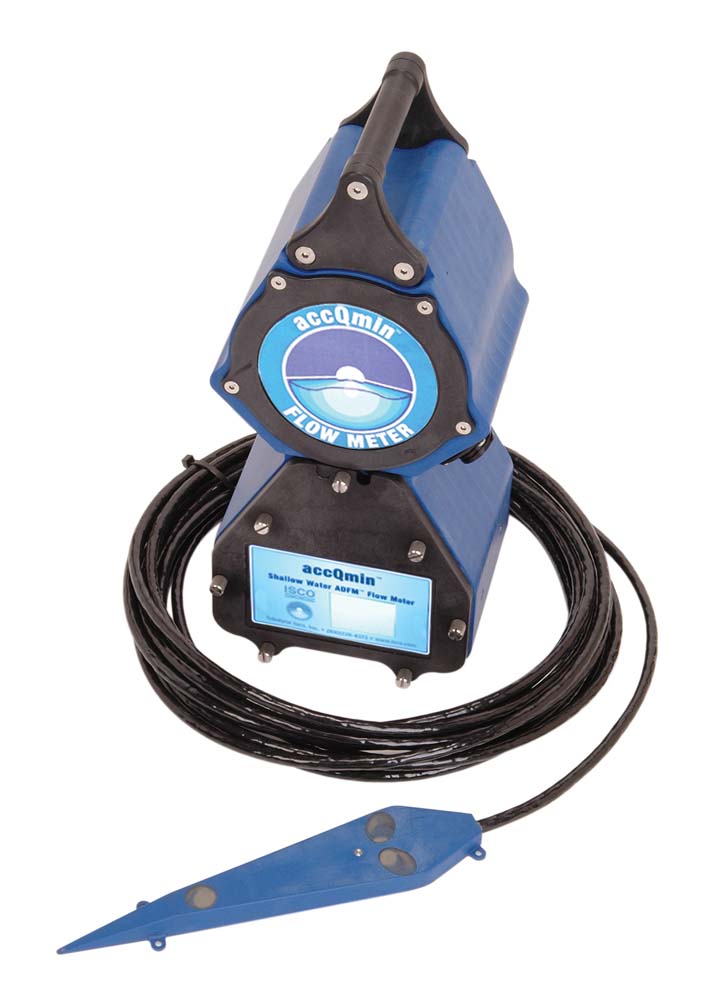

完全モールドされた、センサーは別々の方向に向いた3本のビームで距離別流速を各ビンごとに測定します。
流速の校正などは工場にて行われているため、現場での校正作業を必要としません。
