DOS/V用自作タワーのメインスイッチ連動電源の自作をしてみました。




2001年５月


　メーカー製はいざ知らず、自作のＣＰには連動の電源がついていないので不便ですね。
　連動型の延長コードを買いに行くと、ホームセンターや家電量販店でも、最低２８００円くらいはしています。
　下手をすると、５０００円ほどのものを買う羽目になってしまいそうです。
　そこで、自作と相成ったわけです。
　使ったお金は、全部で１０００円以内でしたね。使い回しが多いですしね。

　　　　品　　物値　段　　備　考
リレー１５０TAKAMIZAWA
パソコン電源プラグ２５０ノーブランド
100Vメス２３０ナショナル
その他　　０使い回し
　　　　合　　計６３０


準備
　なんと言っても、リレーですね。でも売っていないのが難点ですね。
　私は大阪日本橋のデジットか、たまに共立さんに行きます。
　今回は「TAKAMIZAWA」の５V用のリレーを使いましたが、５V系は、なかなか売ってないですね。
　見つけたらストック用に買うようにしています。
　後はたいしたものはいりませんね。
　

第１段階
　回路の復習です。ここでしっかり頭に入れておかないと大変なことになりますね。
　何しろ100Vを扱いますので、間違うと大変です。確実に再起不能になりますね。
　しかし、こんな簡単な回路で良いのですかね。片方の「接地」側だけを「ON/OFF」してますが、この辺りは100Ｖに詳しい人の方が良さそうなのですが、蛍光灯などはこんなのが多いですし、別段気にならない人はこれで良しとしましょう。
　もし気になるのなら、リレーを２つにするか、接点が２つ以上あるリレーに取り替えして、両側を「ON/OFF」するしかないですね。
　ちなみに、２接点のリレーは１００円アップくらいです。
　電気アンカのスイッチは２接点ですね。（私はこの回路で適当にやってます。でも、回路図中の100Vの雄雌に長い短いがあって、それが何を意味するかがわかる人であれば大丈夫だと思いますが・・・。）
第２段階
　材料は太い100V線（私は壊れた電気ストーブの線を切って使いました。）とホームセンターで買った100Vの雌。パソコン内の電源延長分岐コード。（内部電源コードを切る人は必要なし。）あとは少々の5Vを延長するコードと熱収縮チューブ各種少々ですね。
　配線は天下の空中配線です。
　リレーも４０度ほどの熱を持つし、外に出して置けば安心ですね。
　リレーの耐性が少し心配ですね。でも突入電気にも耐えているし、４０度止まりなので溶断も無いでしょう。（たぶん？）

第３段階
　次に、製作に入ります。
　まず100Vのコードの線を加工します。うまくリレーへの分岐を作って、熱収縮チューブで処理をすればＯＫですが、安全のため２重にしてあります。
　端には初めから付いていた雄と、反対には買ってきた雌を付けて終わりですね。

第４段階
　内部の加工ですね。
　内部電源のコードを切断して付けると分解・分離できなくなるので、パソコン内の電源延長分岐コードをカットして加工することにしました。お金をかけたくなければ、そのまま電源コードをぶった切っていただければＯＫですね。
　私は、5V（赤）と12V（黄）の色をどうしても反対に感じてしまいます。カラーコードが「赤」は２で「黄」は４と上な事と、車の配線は赤黒が多く、赤で12Vを取っていたので、どうしてもそう思ってしまうのでしょうね。

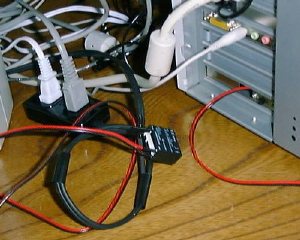

　パソコン内の電源延長分岐コードは、赤と黒に車用のギボシ端子を付けて、外に出し、外部空中配線のリレーにハンダ付けして、熱収縮チューブで処理しました。

　5Vコードを外に出す場所を迷いましたが、じゃんぱら難波の二階のワゴンに、ISAバス用のＧＡが100円で出ていたので、その基板を外し、金具だけにして、ＧＡ用の穴から出しています。

　あとは、３段階の100Vラインをリレーにハンダ付けすれば出来上がりです。
　しっかり、テスターでチェックしてから通電してくださいね。（電源をさわっているのですからね！）
　時間は３０分ほどで出来上がりました。

第５段階
　事のついでに・・・。
　家に壊れた電源モジュールから取り出してあった、７×７Cmのファンがあったので、これから夏を迎えるにあたり、ケースファンとして組み込む算段をしました。
　ちょうど、先ほどの連動電源のあまりで、12Vのラインが余っているのでそれに繋げれば終わりですね。
　家のデスクトップはジャスティのミニタワーです。ATXですが、家が小さいのでどうしてもこれを選ぶしかありませんでした。
　これには右サイドに７×７Cmのファン用のスペースがありますので、ここに取り付けました。
　ついでに、じゃんぱら難波で買った、ISAバス用のＧＡの穴の横に[ON/OFF]スイッチを付けました。
　音がうるさいときや涼しいときには消せるので便利ですね。
