F6A SOHC 12バルブ エンジン ヘッドOH等
平成4年式、6万qほど走行したスズキキャリイ、信号待ちでアイドリング中に突然エンストして始動不能に。
タイミングベルトが切れているようなのでヘッドOHも行うことにした。

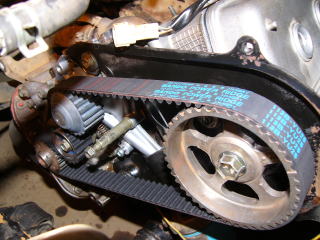

マニホールド部、タイミングベルトカバーを外す。 右、タイミングベルト取り付け。
min mi

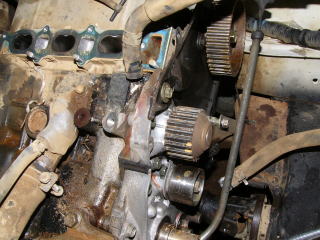

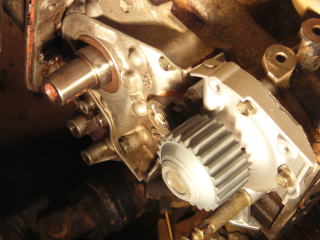

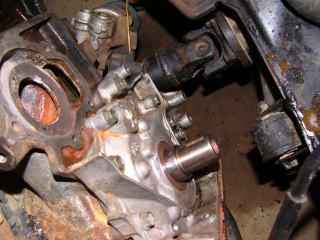

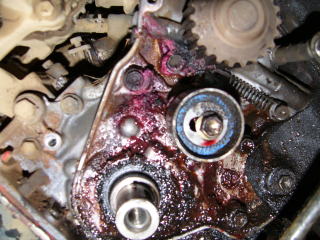

クランクシャフトフロントオイルシールからオイル漏れ、ウォーターポンプからの水漏れを確認。、右はオイルシール、ウオーターポンプ交換後。

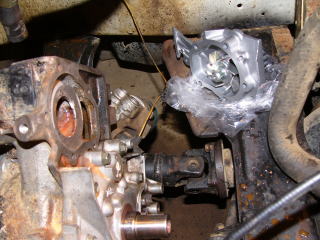

古いウォーターポンプを取り外し接合面をオイルストーンで清掃する。クランクシャフトオイルシールはラジオドライバーでこじり取る
![]()

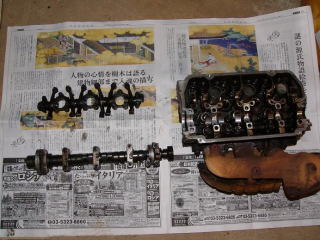

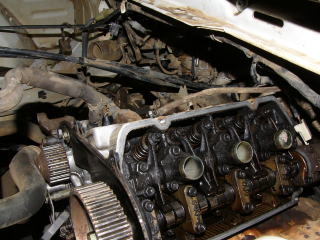

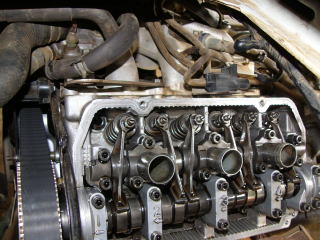

カムシャフト周りには大量のスラッジが溜まっていた。またクランクシャフトオイルシールからもオイル漏れが。右は組み付け時。

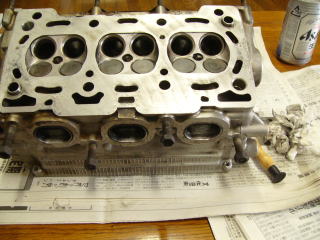

エキゾーストマニホールドごとヘッドを降ろす。 右は清掃後。
バルブとヘッドがぶつかった形跡は無く、バルブステムも曲がっていないようだ。

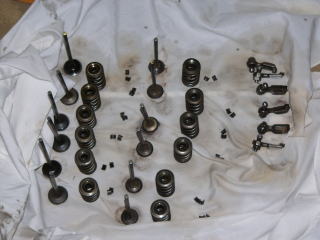

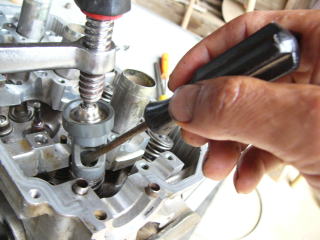

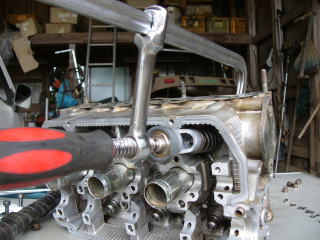

バルブコンプレッサーがないのでホームセンターで千円で買ったクランプに16mmの水道パイプを加工したものをかませてコッタピンを外した。取り付け時も同じ。

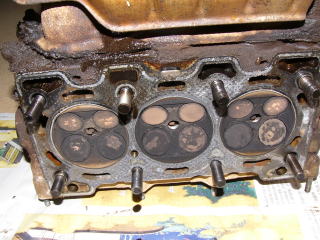

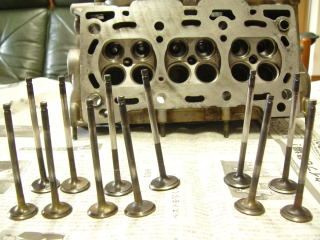

バルブステムオイルシールから漏れたオイルによってバルブにはカーボンが蓄積していた。更にカーボンがバルブフェースに噛み込んで当たり面が荒れている。
右側はカーボン清掃後。

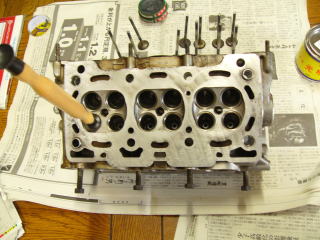

バルブすりあわせを行う ガソリンを燃焼室に入れてバルブの気密を確認する

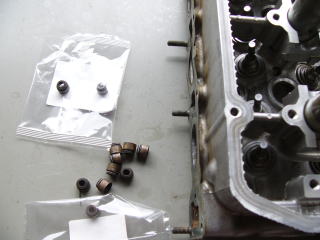

バルブステムオイルシールを交換する

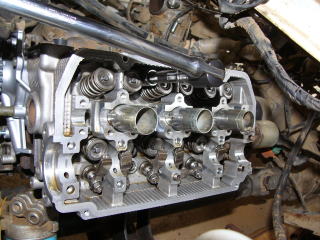

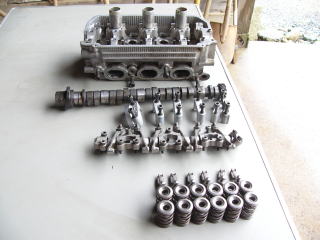

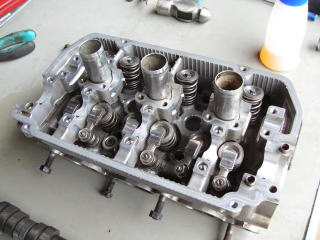

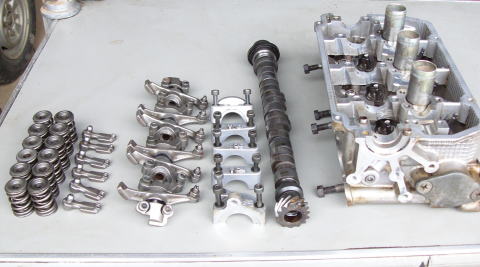

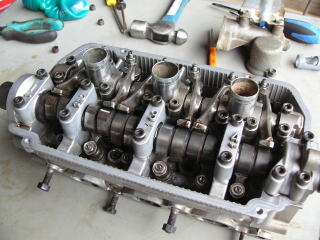

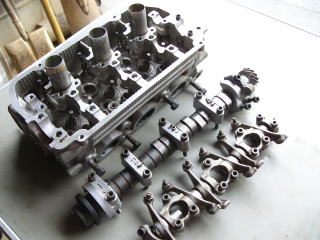

バルブスプリング、ロッカーアーム、カムシャフトを取り付ける カムシャフトを取り付けてバルブクリアランスを確認する。

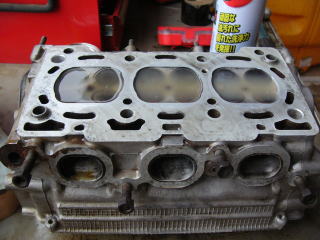

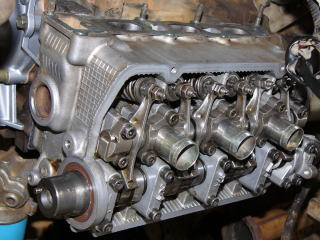

ロッカーアーム、カムシャフトを取り外してからヘッドをブロックにのせる。新しいカムシャフトオイルシールを取り付ける。
