★　pHメータ取り付け記(2005.10.30)　★

常時監視型のpHメータを60cm水槽に設置しましたので、取り付けレポートを記載します

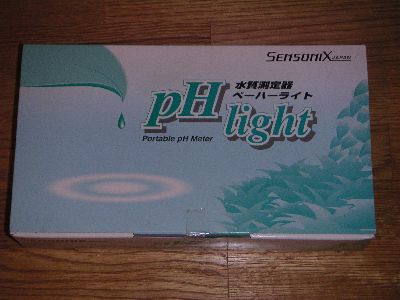

1.パッケージ
今から中身を確認します

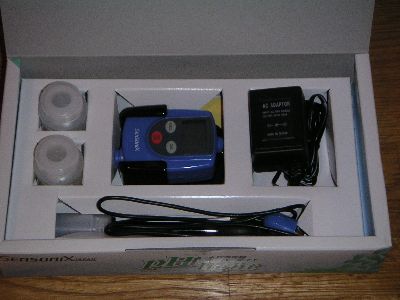

2.内容の確認
本体・センサ・校正液（pH4.0とpH7.0）・ACアダプタ・本体ホルダー等が入っています

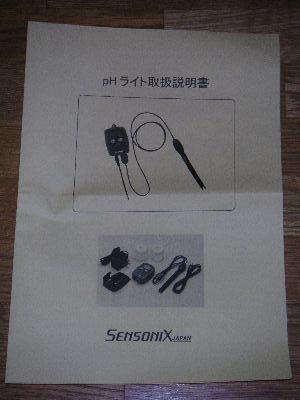

3.取扱説明書
取扱説明書です。校正の仕方や本体の説明など解り易く書いてあります

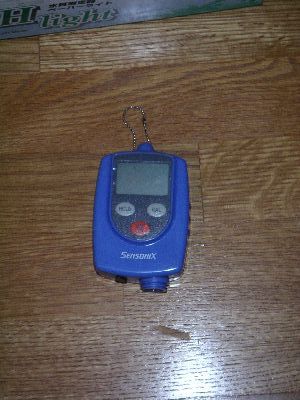

4.本体を取り出します
結構軽いです。デザインも測定器にしては洒落ています。

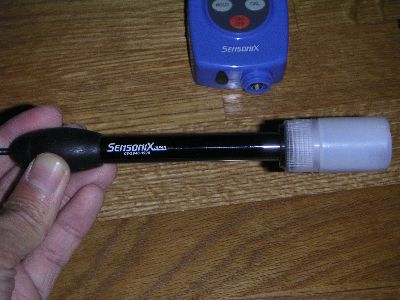

5.センサ取り出し
15cm位でしょうか?しっかりした作りです。センサー先端の電極部は乾燥を防ぐための液に浸かっています。このような状態で保管します

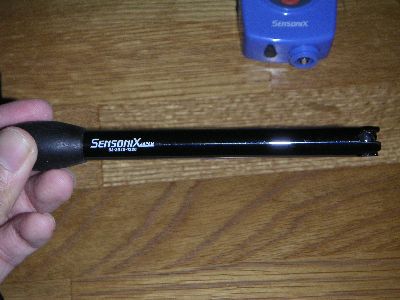

6.電極保護カバー取り外し
保護カバーを取り外します。先端は球状のガラスです。

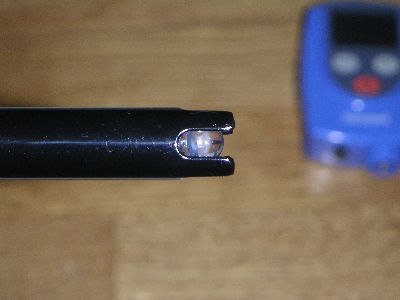

7.電極部拡大
ガラスです。取り扱い注意。

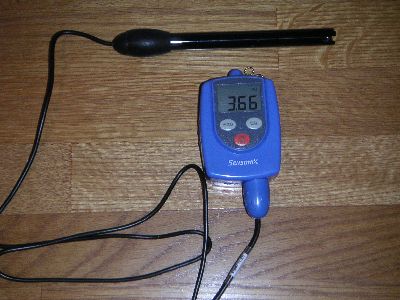

8.センサ接続
センサを本体に接続します。センサはねじ込み式です。ちなみに電池駆動も可能なのでACアダプタを接続しなくても電源はONします。なかなか優れもの。

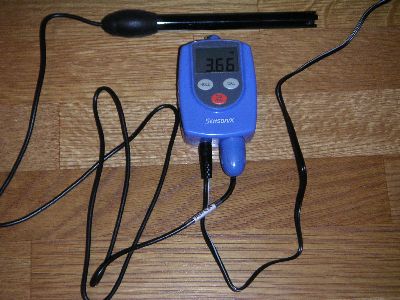

9.ACアダプタ接続
ACアダプタを本体に接続します。単純に本体に差し込むだけ、引っ張れば簡単に抜けます。

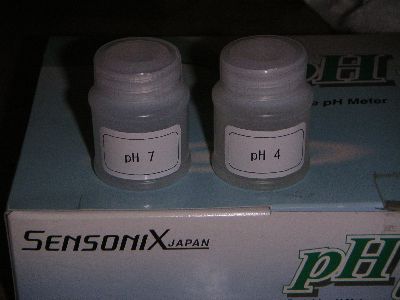

10.校正液の確認
校正液は2種類。pH4.0とpH7.0。しっかりとした容器に入っています。補充（交換）は、当分必要ないでしょう。

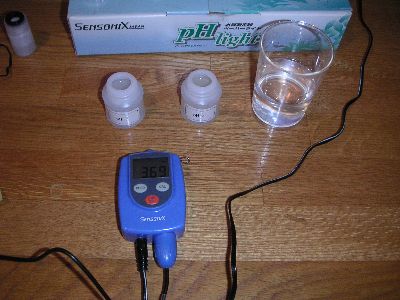

11.校正準備
校正液と電極部を洗浄する水道水を準備します。

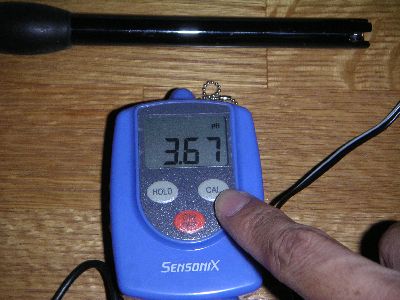

12.校正開始
本体の「CAL」ボタンを押します。表示画面に「7.0」と表示されて「CAL」の文字が点滅表示されます。

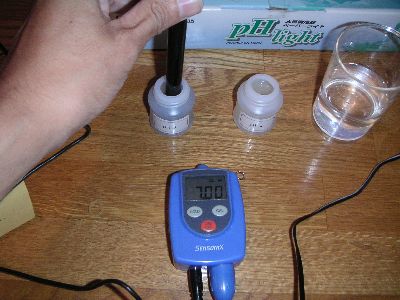

13.pH7.0校正
pH7.0の容器へ電極部を入れます。20秒くらいで校正完了し、続いてpH4.0の校正をするようにと「4.0」表示が切り替わります。

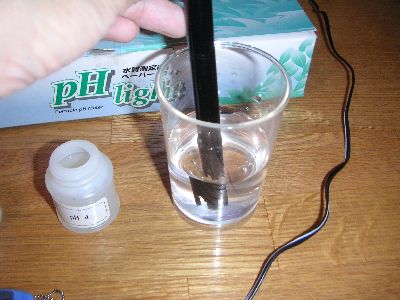

14.電極洗浄
pH7.0の液が付着しているので、水道水で洗い、綺麗にします。洗浄後、ティッシュなどで水分をふき取ります。

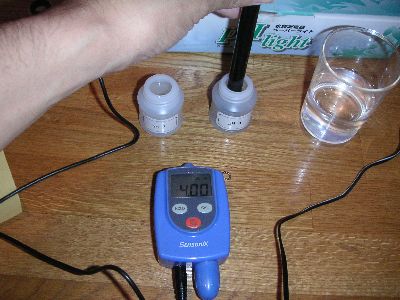

15.pH4.0の校正
pH4.0の容器へ電極部を入れます。同様に20秒程度で校正は終わります。終了後、「CAL」の文字が消え、通常の測定状態に入ります。pH4.0の液に浸していると当然4.00〜4.01あたりを指示しています。

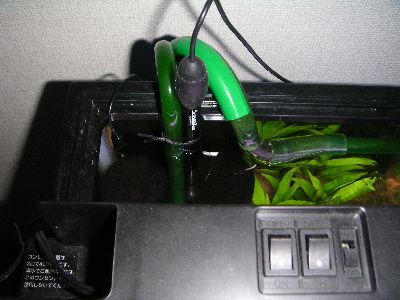

16.センサを水槽へ設置
センサを完全に水没させると壊れるらしいので、5cm程度水に入るようにして、フィルターの給水パイプに縛り付けます。

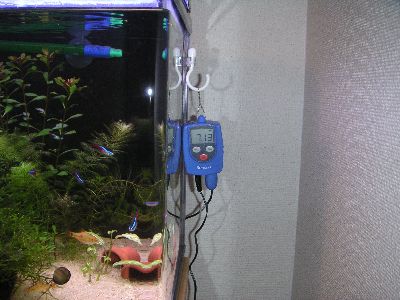

17.本体を取り付ける
水槽にフックつきキスゴムを貼付け、そこへ本体をぶら下げます。配線がちょっと見苦しいので、後に整線します。pHは7.13あたりを示しています。

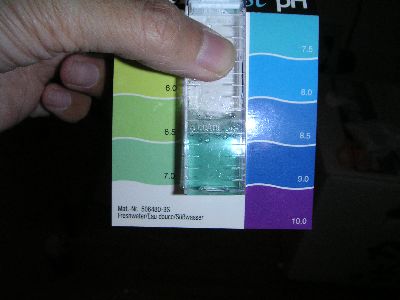

18.値の整合チェック
pH7.13と表示していますが、本当に7.13位であるか、試薬式のpHチェッカーを使って確認しました。試薬で確認した結果は7.0と7.5の間であることが判りました。よって、pH7.13の表示は正しい値であると思われます。
