以前から真空管のチェッカーを作ろうと思っていましたが，その配線の面倒さからなかなか踏ん切れないでいました。

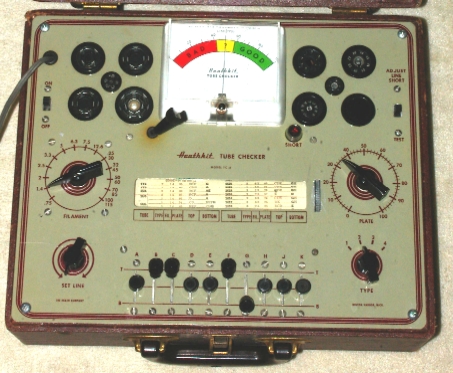

　入手したのはヒースキットのＴＣ−２です。

　パネルの色とツマミの形状から前期タイプと思われます。

　エミッションチェックタイプのものですが目的には充分です。

　このシリーズは外観が変わったり多少の改良程度でＴＣ−１からＴＣ−３まで基本的に同一な構成のようです。

　材料費程度のコストでオークションから調達してみました。

　たまたまケースカバーが付いていたタイプだったので入札しました。　（この手の測定器に上蓋は重要です。劣化度が相当違います。）

　動作品とのことでしたが，ちょっと具合がおかしいようです。

　まあ，アマテュア主体のオークションですから目くじら立てるのも．．．．．

　で，中を開けて調べてみました。

　なおこの修理は高圧部分の修理を伴いますので大変危険です。

　感電された場合は生命の危険がありますのであくまで自己責任でお願い致します。

　出品画面からはわからなかったのですが，メータ左下にある，電極間ショートチェック用ネオン管が粉々に割れていました。

　左の写真がオリジナルに付いていたネオン管です。ＧＥ　ＮＥ−５１とあります。

　回路図を見る限りは普通の１００Ｖ用ネオン管でよさそうです。

　そこで秋葉へ寄った際，ラジオデパート地下の奥沢（シャーシ）店頭に，サトーパーツのケース入りネオン管がワゴンセール状になっていたのでこれを買ってきました。かって電源インジケーター用に使われたものです。

　ケースへの取り付けはオリジナルがブッシングゴムにはめ込んであるだけでした。そこで上記ケース入りネオン管の直径がほとんど同じということもあり，そのままはめ込んで附属のナットで軽く締めこんで固定できました。

　なお，これらケース入りネオン管は数１０Ｋの抵抗が内蔵されており，ＴＣ−２のネオン管に直列に入っている抵抗はバイパスして配線してください。

　双３極管（１２ＢＨ７など）や７ＰＩＮタイプのｇ１が１ｐｉｎにつながっている真空管（６ＡＲ５など）をチェックすると未使用管でもエミッションが半分程度しか上がらず使い方がおかしいのか首をひねっていました。

　左側のＡｃｈ（各真空管ソケットの１ｐｉｎにﾊﾟﾗってつながっている。）のシーメンスキータイプのスイッチです。

　上に倒すと【Ｕ】（ｕｐ側＝プレート）下に倒しと【Ｂ】（ｂｏｔｔｏｍ側＝グランド）です。

　　何が完動品だ！笑　といいながら中をあけてびっくり。

　各スイッチを太目のメッキ線でつなげているんですがＡｃｈの配線が歪んでいます。このためＡｃｈの上側接点の位置が狂い，Ａｃｈのキーを上に倒してもｇ１がプレートにはつながらずＯｐｅｎ状態となっています。これではエミッションが上がらないのが当たり前です。笑

　配線を直線に直し接点を修正したところ，正常に復帰しました。

　ロール紙が両端まで回りません。

　ただ必要なところは見れるので手をつけていません。

　１９５５前後からの球が出ておらずもっぱら更新データーのコピーを使っています。　ですから入手の際は壊れているものでもよいかもしれません。安上がりです。　オークション品はこんなものですし年代物でもあります。売ってるほうは素人のレベルなので承知の上で利用することです。これにもでていない球については私自身で未使用管からデーターを作成し使っています。

各リンク先にもでていますが，この他にセレン整流器や各抵抗等も劣化の状況をチェックしてください。
