LED点滅回路
簡単に作れて綺麗な光が点滅するフラッシャーを製作してみました。誰にでも出来る訳ではありませんが、多少電子工作の知識があり、回路図が理解できてハンダづけが出来る人なら必ず成功するでしょう。

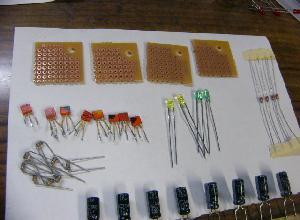

配線図です	用意するもの。 一枚の基板を４分割しましたので一度に4枚製作する ことにしました。必要な部品は下記のとおりです。 　　　　　　　　　　1枚あたりの部品 トランジスター（2ＳＣタイプ汎用品）．．．．．2個 電解コンデンサー　１０μＦ25ｗｖ．．．．．．．2個 ＬＥＤ（明るいタイプだと綺麗）汎用品．．．．１個 抵抗　18ｋΩ1/8ｗ．．．．．．．．．．．．．．．2本 抵抗　2.2ｋΩ1/8ｗ．．．．．．．．．．．．．．．1本 基板（上の説明を参照）．．．．．．．．．．．．1枚 配線．．．．．．．．．．．．．．．．．．．．．．．．少々 その他半田など（＾＾；

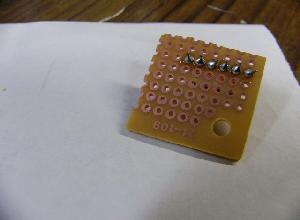

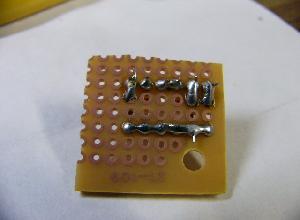

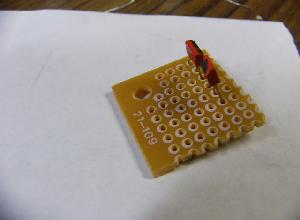

1.写真のように２個のトランジスターを向きを逆にして取り付けます。写真奥からベース、コレクター、エミッター、エミッター、コレクター、ベースとなります。エミッター同士のパターンは下図半田面のようにくっつけます。

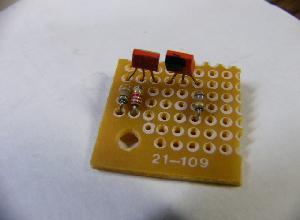

2.抵抗をとりつけます。左から18ｋΩ、2.2ｋΩ、18ｋΩとなります。つまりベースとプラス電源ラインに18ｋΩを取り付けコレクターとプラス電源ラインには2.2ｋΩとＬＥＤをつけることになります。

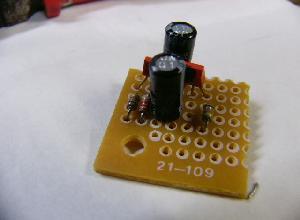

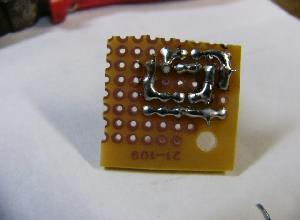

3．１０μＦ25ｗｖ（耐圧は25ｗｖでなくても10ｗｖ以上あれば良いです）これを写真のように向きが逆になるようにお互いを取り付けてプラス側はコレクターにマイナス側はもう一方のベースにとつなげはＯＫです。はんだづけ面の写真のように取り付けてください。

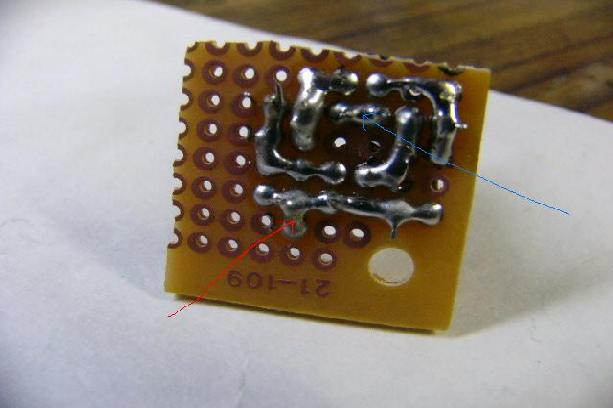

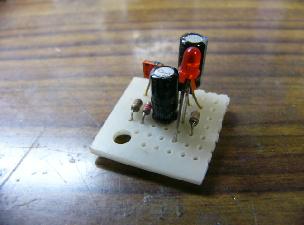

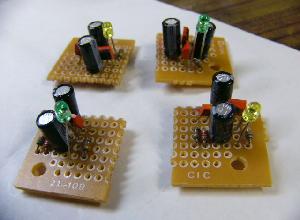

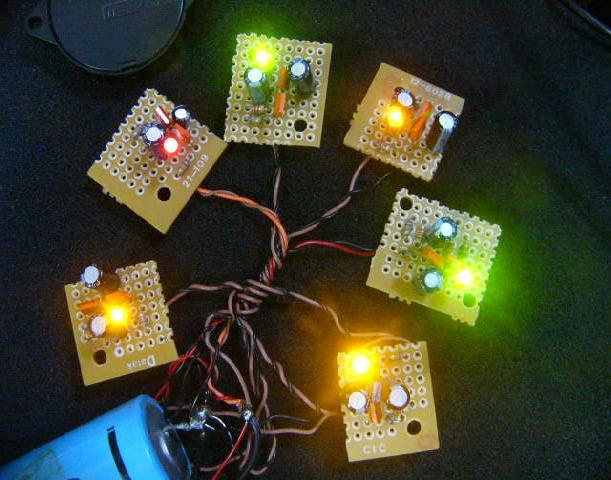

	最後にLEDを取り付ければ完成です。 電原をプラス側とマイナス側に配線すれば１０回/秒 程度の速さで点滅します。 ベースの18KΩか10μFのコンデンサーを大きくすれば 点滅の周期が遅くなります。周期を早くするには電解コ ンデンサーの値を小さくしてください。べースの抵抗を小 さくしても早くなりますがこの回路ではこれ以上ベースの 抵抗は小さくしないでくださいね。トランジスターが熱暴 走を起こして壊れちゃいます。 なに?電線の繋ぎ方がわからない? うーむ。下の写真のように青い線がエミッターのところ。 赤い線が電源ラインです。
