ワンダーキット　　　トンビ（とんび）　ＳＢ−１ＸＢ１ 　　発売終了

ＨＯＭＥ

電源ＤＣ６〜ＤＣ１２Ｖまたは００６Ｐ乾電池（９Ｖ）　　　消費電流：最大６０ｍＡ　静止時　５ｍＡ　　出力＝８Ωスピーカー　０．５Ｗ　ワンショット動作、繰り返し動作　基盤寸法　６３�o×５０�o

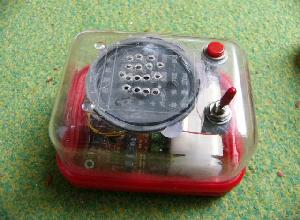

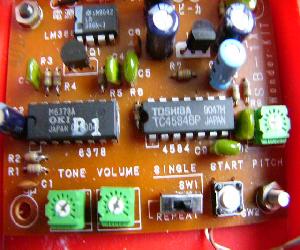

この製品もデジタル録音再生ＩＣつまり沖のＭ６３７８にトンビの音声ＤＡＴＡを焼いてあります。トンビの本当の鳴き声をあまり聞いたことが無いので試行錯誤でｔｏｎｅの位置を設定しました。 スタートスイッチをケースにつけ電源スイッチもとりつけたら右のようになりました。 音声ＩＣの１０番ピンにパルスを加えることにより１５番ピンからＤＡＴＡを読み出すことが出来ます。
組み立ての感想：基板のパターンが余分にはんだながれを防ぐためにレジストで塗られています。（今は大抵そうなっていますが．．これははんだづけする際には結構難しい気がします。私は３０年くらい趣味ではんだづけしていますがそれでも難しいと思うくらいですからね）何とかならないものかと思っています。はんだごては２０〜３０ワットのものが良いですね。ＳＷ１の取り付けが意外と難しくコツがいります。配線図とパーツリストが間違っていました。ちょっと古いので今のは大丈夫だと思います。場所はパーツリストＲ３Ｒ４の値が４７ｋΩとなっていますが４．７ｋΩです。
