ワンダーキット　　　電子鈴虫　(でんしすずむし）　ＳZ−64 　　1890円

ＨＯＭＥ

電源ＤＣ６〜ＤＣ１２Ｖまたは００６Ｐ乾電池（９Ｖ）　　　消費電流：最大1０ｍＡ　静止時　５ｍＡ　　出力＝圧電ブザー　タイマー回路による間隔繰り返し動作　基盤寸法　６３�o×５０�o
ゆきおのひとりごと：ワンダーキット製品の型番ですけど、なんだか適当につけてませんか?　これも S(す)Z(ず)-６(む)４(し)なんてね。面白いけど。
基本発振３ｋＨｚの回路と音の震えを作る回路、音がだんだん小さくなる減衰回路、それにタイマー部を加えた回路からなりたっています。 音質、音量調整はついていません。連続して鳴かせるので外部から電源を与えるようにしています。 本物の持つ涼しげな音質を圧電ブザーでうまく表現していますが本物には勝てないと思っています。 しかしここまで再現しているのは見事ですね。 　　　　　　電子鈴虫の声

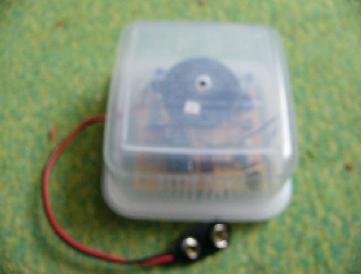

組み立ての感想：どのキットもそうなのですが最近は基板のはんだ面にレジストを塗ってはんだのつく面を極力少なくしているのは良いのですがはんだをする立場から言うとはんだづけに高い技術を要するのです。初心者に優しい回路をお願いしたいものです。やはりケースに圧電ブザーをむき出しで取り付けるよりはこの場合の動作からしてどこで鳴いてるのかなと思わせるように中に入れています。
