ワンダーキット　　　怪獣（かいじゅう）　ＳＢ−１ＸＥ１ 　　3675円
ＨＯＭＥ

電源ＤＣ６〜ＤＣ１２Ｖまたは００６Ｐ乾電池（９Ｖ）　　　消費電流：最大６０ｍＡ　静止時　５ｍＡ　　出力＝８Ωスピーカー　０．５Ｗ　ワンショット動作、繰り返し動作　基盤寸法　６３�o×５０�o

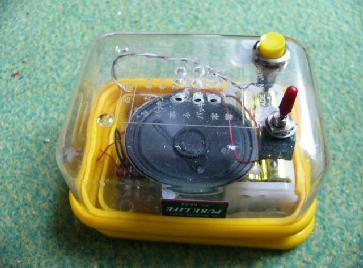

迫力ある怪獣の鳴き声を作り出します。回路は沖のＭ６３７８に音声データがあらかじめＲＯＭとして焼いてあります。このＩＣの１０ばんピンにパルスを入れることにより１５番ピンからデータを読み出します。音声をトランジスターで一段増幅した後低周波アンプＬＭ３８６にてスピカーを鳴らします。 　　　怪獣鳴き声サンプル
組み立て感想：この怪獣やカラス、鐘の音、トンビなど一連のＲＯＭを使った基板は同じ配置で殆ど同じ部品を使っていますのでだんだん組み立てになれてきます。ＩＣの足が開き気味なので入りにくいのと基板のレジストがやはり気になります。慣れればどうって事はないのでしょうが。ワンダーキットの製品は部品が足りないとか言うのは今のところないので信頼しています。ただ、回路図と違う部品リストがたまにあるのでどちらが本当なのかあせります。ＳＷの取り付けには少しこつがいりますがこれも慣れかな。説明書どおりに作ればまず成功します。
