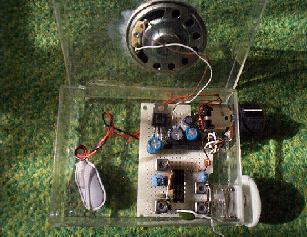

専用ＩＣを使ってＦＭラジオを作りました。回路は ごく一般的なものです。 ＦＭ用のＩＣはいろいろありますが一番扱いやすい ＩＣだと思います。 このＩＣはスーパーヘテロダイン（２段スーパー）にな っていますが１ＩＣなので手軽に扱えます。ご自分で 基板から作られる時はアース部分は大きくとって 不要な回り込みを防がないと動作が不安定になった り発振気味になったりします。 構成は東芝のＩＣ ＴＡ７７９２Ｐを使用してアンプに 同じく東芝のＴＡ７３６８Ｐを使用しています。 高性能なラジオですが外付け部品をあまり使用しな いので組み立て易いと思います。 ＡＭとは違った音の広がりを感じて下さい。 使用パーツは下の通りです。 出来る限り小型の部品を使用するようにして下さい
品名 数量 品名 数量 ＩＣ ＴＡ７７９２Ｐ １ ＦＭ用バリコン １ ＩＣ ＴＡ７３６８Ｐ １ 抵抗 1/4W 5.6kΩ １ FCZ１０．７ １ コンデンサー 0.056μＦ ２ ＦＣＺ１４４ ３ コンデンサー 0.01μＦ １ スピーカ １ コンデンサー0.001μＦ １ 電解 １００μＦ ３ コンデンサー 10PF ２ 電解 １０μＦ ２ コンデンサー 15PF １ 10KΩVR １ １０．７ＭＨｚフィルタ １ 電池ホルダー １ 基板 １	調整箇所は殆どありませんし、測定器がないと難しいので とりあえずＮＨＫ−ＦＭを受信しながら音が美しく入るように 局部発振のバリコン側トリマーを少し左右に回して下さい そして、１０．７ＭＨｚのＩＦＴコアを少し回してみてきれいに 受信できるか調整してみます。 あとは、１４４ＭＨｚのコイルのコアで音が大きくなるところ でとめます。無調整でも充分受信出来ます。 バリコンが入手しにくいかも知れません。キットで買われる のが賢明かも。ＦＣＺのコイルは東光のコイルでもＯＫです ボリゥムはＡ型（音量カーブがフラット）が最適ですが、なけ ればＢ型（抵抗値が直線変化）でも仕方ないでしょう 電解コンデンサーは１５ＷＶ以上であればＯＫです 回路図
