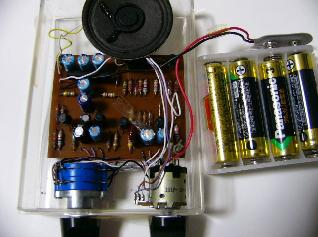

トランジスター６石を使って製作したアメパトサイレンですアンプ部は専用ICを使っています。 全部をＩＣで製作したほうが楽なのですがどこででも入手できるパーツを使って製作しました。 部品点数は多いですが確実に動作しますので一度作ってみて下さい。 アンプ部分はＴＡ７３６８Ｐを使用したシンプルな回路でまとめてあります。 ２つの発振器を組み合わせて３種類のサイレン音が出ます。ブロック毎の回路は基本回路でそれを組み合わせた のに過ぎません。部品数が多いので集める部品が不足しないように注意しましょう。 音の種類はパトカーの音、救急車の音、アメリカンパトロールの音です。
部 品 数量 部 品 数 量 部品 数 量 ＩＣ ＴＡ７３６８Ｐ １ 抵 抗 1/4W ２２０Ω １ スピーカー １ Ｔｒ ２ＳＣ３７２ ５ 抵 抗1/4W １ｋΩ １ ボリウム １ Ｔｒ ２ＳＡ４９５ １ 抵 抗1/4W ２．２ｋΩ ２ ツマミ ２ ダイオード ＩＮ−６０ ３ 抵 抗1/4W ４．７ｋΩ ２ ロータリーＳＷ １ 定電圧ダイオード 抵 抗1/4W ２２ｋΩ ４ ＳＷ １ ＲＤ６．２Ａ １ 抵 抗1/4W ４７ｋΩ １ ジャック １ コンデンサー 抵 抗1/4W ５６ｋΩ ４ ソケット １ セラミック ０．０１μＦ ２ 抵 抗1/4W ６８ｋΩ ４ 基板 １ マイラ ０．０３３μＦ １ 抵 抗1/4W １００ｋΩ ２ ケース １ 電解 ２．２μＦ/１０ＷＶ １ 抵 抗1/4W ４７０ｋΩ １ 電解 ４７μＦ/１０ＷＶ １ 電解 ３．３μＦ/１０ＷＶ １ 抵 抗1/4W １ＭΩ １ 電解 １００μＦ/１０ＷＶ １ 電解 ４．７μＦ/１０ＷＶ １ 電解 ３３μＦ/１０ＷＶ １ タンタル １０μＦ/１０ＷＶ １ 回路図
ロータリースイッチの説明: 回路図の中で端子�Cが共通になり端子�@　端子�A 端子�Bと切り替えます。2連式を使って同時に切り替えてくださいね。端子�Bは片方はオープン(何もつながない)になります。 ご注意：同じ番号を接続すると言う意味ではありませんよ。向かって左の�@から�Cで一組、右の�@から�Cで一組の接点と言うことです。この右と左の切り替えを同時に行うという意味です。 アンプ部分はトランジスターでも良いのですが100μFのコンデンサー3個とICだけでアンプになるのでとっても便利で重宝しています。TA7368Pの端子2,4,8は何も繋ぎません。端子�Bと�Hには100μFの電解コンデンサーでアースに落とします。
